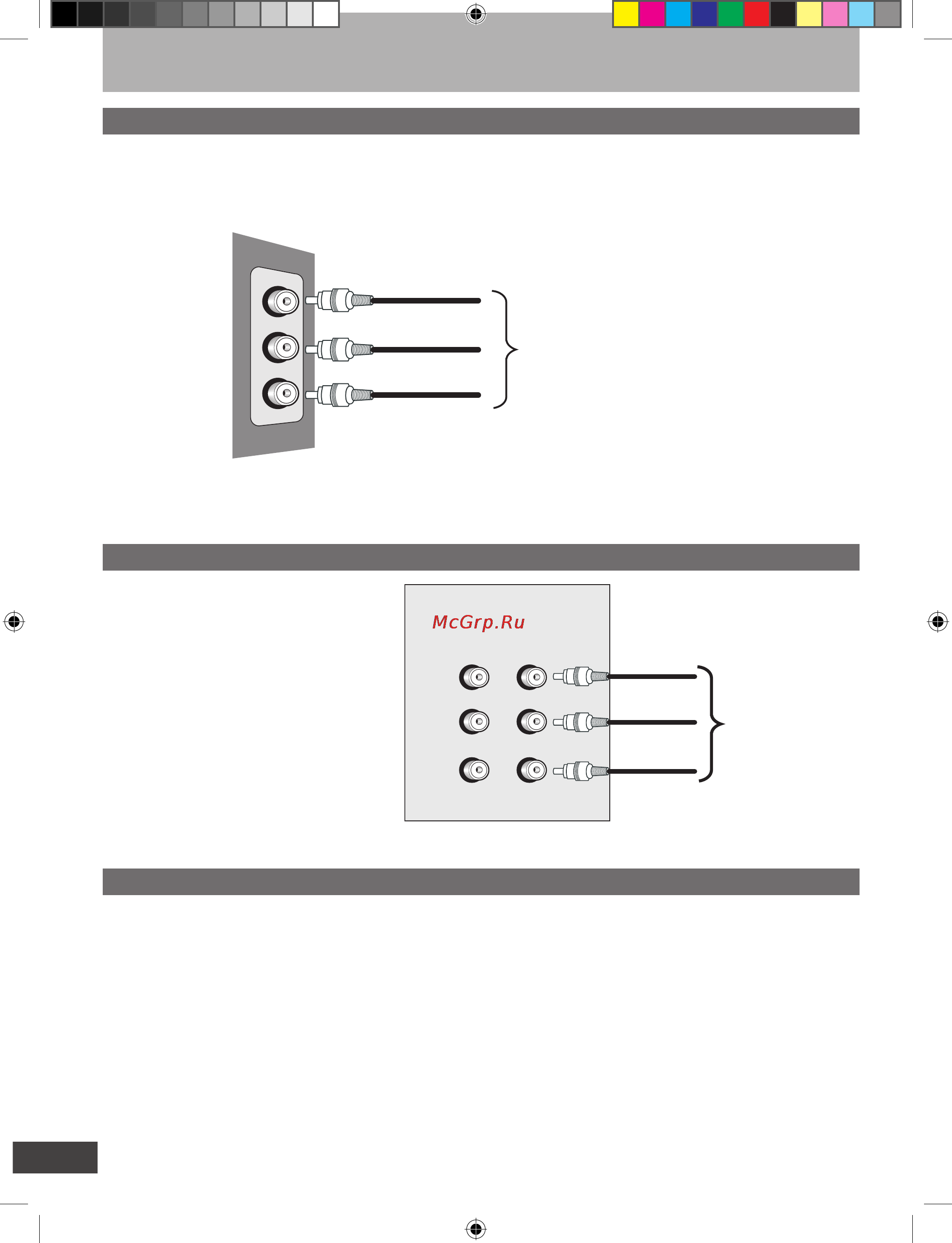

Установка и подключение телевизора
Для подключения VCR, цифрового и ка-
бельного ТВ (через ресивер), игровой
приставки, компьютера, цифрового фото-
аппарата, DVD-плеера через композитный
видеовход и аудиовходы R/L, находящиеся
на задней панели ТВ, подключите соедини-
тельные кабели как показано на рисунке,
нажмите кнопку
TV/AV
на ПДУ и установи-
те источник сигнала
EURO AV
. При этом, в
пункте
EURO
меню
УСТАНОВКА
должно
быть выбрано значение
VIDEO
.
Подключение через разъемы АV-входа на задней панели (только для 29СT06FS)
Для подключения VCR, цифрового и кабельного ТВ
(через ресивер), игровой приставки, компьютера,
цифрового фотоаппарата, DVD-плеера через компо
-
зитный видеовход и аудиовходы R/L, находящиеся
Подключение через разъемы АV-входа на боковой панели
на левой боковой панели ТВ, подключите соедини-
тельные кабели как показано на рисунке, нажмите
кнопку TV/AV на ПДУ и установите источник сигнала
AV.
Для подключения VCR, цифрового и кабельного ТВ
(через ресивер), DVD-плеера через входной разъем
СКАРТ подключите соединительные кабели как по
-
казано на рисунке, нажмите кнопку TV/AV на ПДУ и
установите источник сигнала EURO AV. При этом, в
Подключение внешних устройств к телевизору через разъем SCART IN-OUT ( СКАРТ)
пункте EURO меню УСТАНОВКА должно быть выбра-
но значение RGB, если для передачи видеосигнала
используется формат RGB, или значение VIDEO, если
передаваемый видеосигнал композитный.
R
L
V
Видеокамера
Игровая приставка
Видеомагнит
офон
Ре
сивер
Компьюте
р
DVD
-плеер
Фотоаппарат
Audio L
Audio R
Video
Выход АV Вход АV
OUT
V
L
R
IN
Видеокамера
Игровая приставка
Видеомагнитофон
Ре
сивер
Компьюте
р
DVD
-плеер
Фотоаппарат
Audio L
Audio R
Video
21-29CT06FS.indd 8 7/28/06 2:10:54 PM
