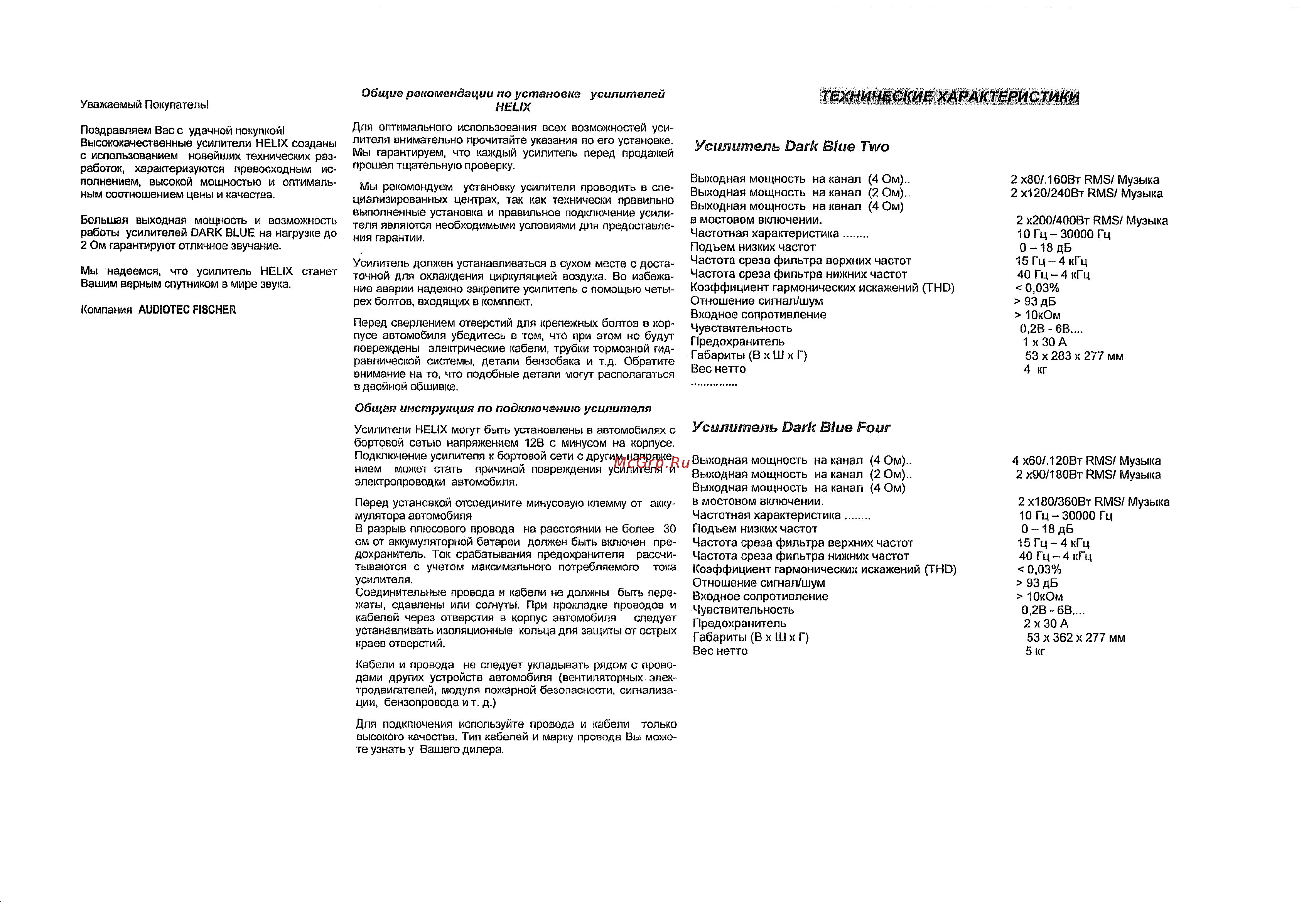

Общие рекомендации по установке усилителей HELIX Уважаемый Покупатель Поздравляем Вас с удачной покупкой Высококачественные усилители HELIX созданы с использованием новейших технических раз работок характеризуются превосходным ис полнением высокой мощностью и оптималь ным соотношением цены и качества Большая выходная мощность и возможность работы усилителей DARK ВШЕ на нагрузке до 2 Ом гарантируют отличное звучание Мы надеемся что усилитель HELIX Вашим верным спутником в мире звука Компания AUDIOTEC FISCHER станет Для оптимального использования всех возможностей уси лителя внимательно прочитайте указания по его установке Мы гарантируем что каждый усилитель перед продажей прошел тщательную проверку Мы рекомендуем установку усилителя проводить в спе циализированных центрах так как технически правильно выполненные установка и правильное подключение усили теля являются необходимыми условиями для предоставле ния гарантии Усилитель должен устанавливаться в сухом месте с доста точной для охлаждения циркуляцией воздуха Во избежа ние аварии надежно закрепите усилитель с помощью четы рех болтов входящих в комплект Перед сверлением отверстий для крепежных болтов в кор пусе автомобиля убедитесь в том что при этом не будут повреждены электрические кабели трубки тормозной гид равлической системы детали бензобака и т д Обратите внимание на то что подобные детали могут располагаться в двойной обшивке ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Усилитель Dark Blue Two Выходная мощность на канал 4 Ом Выходная мощность на канал 2 Ом Выходная мощность на канал 4 Ом в мостовом включении Частотная характеристика Подъем низких частот Частота среза фильтра верхних частот Частота среза фильтра нижних частот Коэффициент гармонических искажений ТНО Отношение сигнал шум Входное сопротивление Чувствительность Предохранитель Габариты В х Ш х Г Вес нетто 2 х80 160Вт RMS Музыка 2 х120 240Вт RMS Музыка 2 х200 400Вт RMS Музыка 10 Гц 30000 Гц 0 18 дБ 15 Гц 4 кГц 40 Гц 4 кГц 0 03 93 дБ ЮкОм 0 2В 6В 1 хЗОА 53 х 283 х 277 мм 4 кг Общая инструкция по подключению усилителя Усилители HELIX могут быть установлены в автомобилях с бортовой сетью напряжением 12В с минусом на корпусе Подключение усилителя к бортовой сети с другим напряже нием может стать причиной повреждения усилителя и электропроводки автомобиля Перед установкой отсоедините минусовую клемму от акку мулятора автомобиля В разрыв плюсового провода на расстоянии не более 30 см от аккумуляторной батареи должен быть включен пре дохранитель Ток срабатывания предохранителя рассчи тываются с учетом максимального потребляемого тока усилителя Соединительные провода и кабели не должны быть пере жаты сдавлены или согнуты При прокладке проводов и кабелей через отверстия в корпус автомобиля следует устанавливать изоляционные кольца для защиты от острых краев отверстий Кабели и провода не следует укладывать рядом с прово дами других устройств автомобиля вентиляторных элек тродвигателей модуля пожарной безопасности сигнализа ции бензопровода и т д Для подключения используйте провода и кабели только высокого качества Тип кабелей и марку провода Вы може те узнать у Вашего дилера Усилитель Dark Blue Four Выходная мощность на канал 4 Ом Выходная мощность на канал 2 Ом Выходная мощность на канал 4 Ом в мостовом включении Частотная характеристика Подъем низких частот Частота среза фильтра верхних частот Частота среза фильтра нижних частот Коэффициент гармонических искажений ТНО Отношение сигнал шум Входное сопротивление Чувствительность Предохранитель Габариты В х Ш х Г Вес нетто 4 х60 120Вт RMS Музыка 2 х90 180Вт RMS Музыка 2 х180 360Вт RMS Музыка 10 Гц 30000 Гц 0 18 дБ 15 Гц 4 кГц 40 Гц 4 кГц 0 03 93 дБ ЮкОм 0 2В 6В 2x30 А 53 х 362 х 277 мм 5 кг
