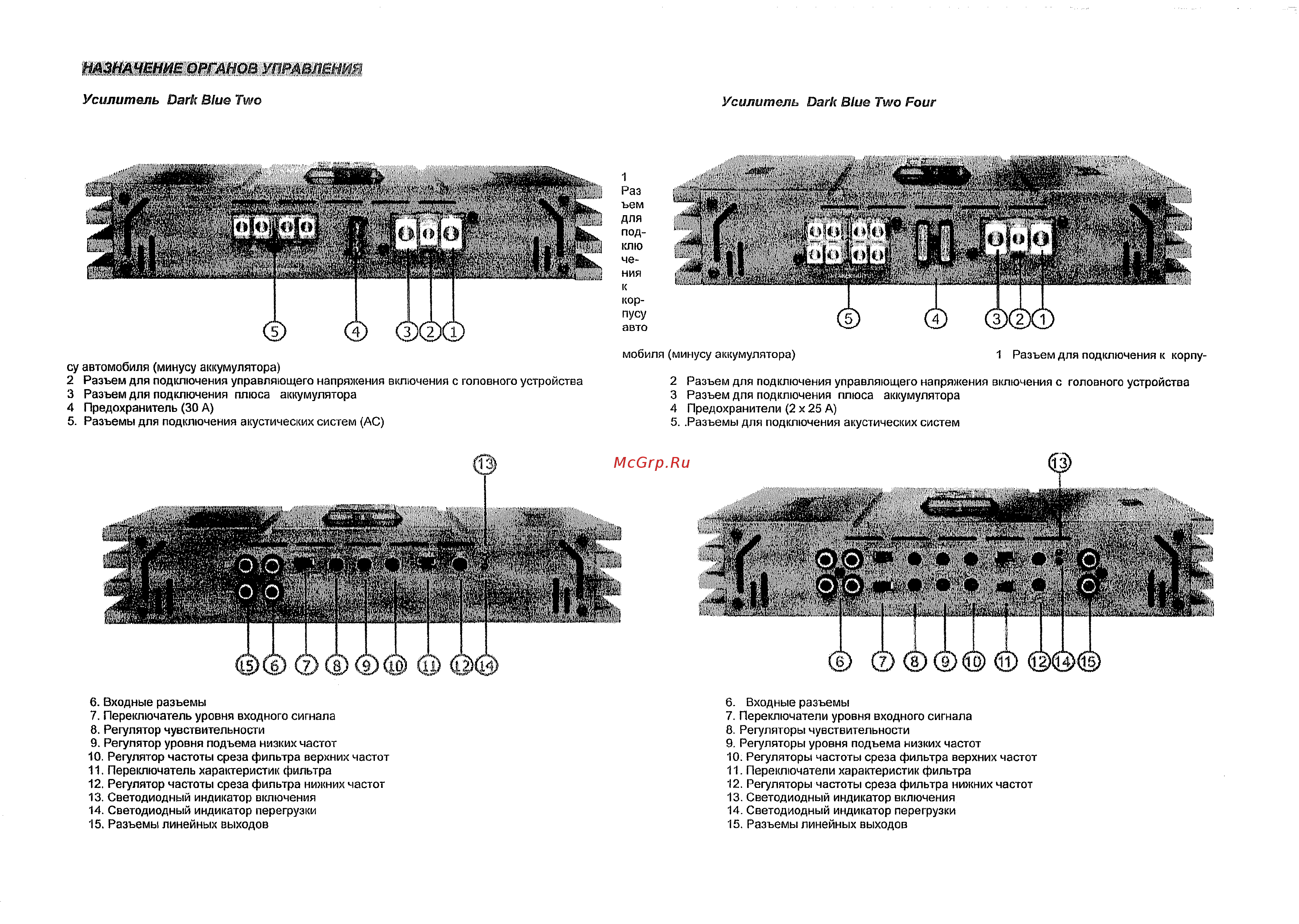

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ Усилитель Dark Blue Two Усилитель Dark Blue Two Four мобиля минусу аккумулятора су автомобиля минусу аккумулятора 2 Разъем для подключения управляющего напряжения включения с головного устройства 3 Разъем для подключения плюса аккумулятора 4 Предохранитель 30 А 5 Разъемы для подключения акустических систем АС 6 Входные разъемы 7 Переключатель уровня входного сигнала 8 Регулятор чувствительности 9 Регулятор уровня подъема низких частот 10 Регулятор частоты среза фильтра верхних частот 11 Переключатель характеристик фильтра 12 Регулятор частоты среза фильтра нижних частот 13 Светодиодный индикатор включения 14 Светодиодный индикатор перегрузки 15 Разъемы линейных выходов 1 Разъем для подключения к корпу 2 Разъем для подключения управляющего напряжения включения с головного устройства 3 Разъем для подключения плюса аккумулятора 4 Предохранители 2 х 25 А 5 Разъемы для подключения акустических систем 6 Входные разъемы 7 Переключатели уровня входного сигнала 8 Регуляторы чувствительности 9 Регуляторы уровня подъема низких частот 10 Регуляторы частоты среза фильтра верхних частот 11 Переключатели характеристик фильтра 12 Регуляторы частоты среза фильтра нижних частот 13 Светодиодный индикатор включения 14 Светодиодный индикатор перегрузки 15 Разъемы линейных выходов
