02
11
Ru

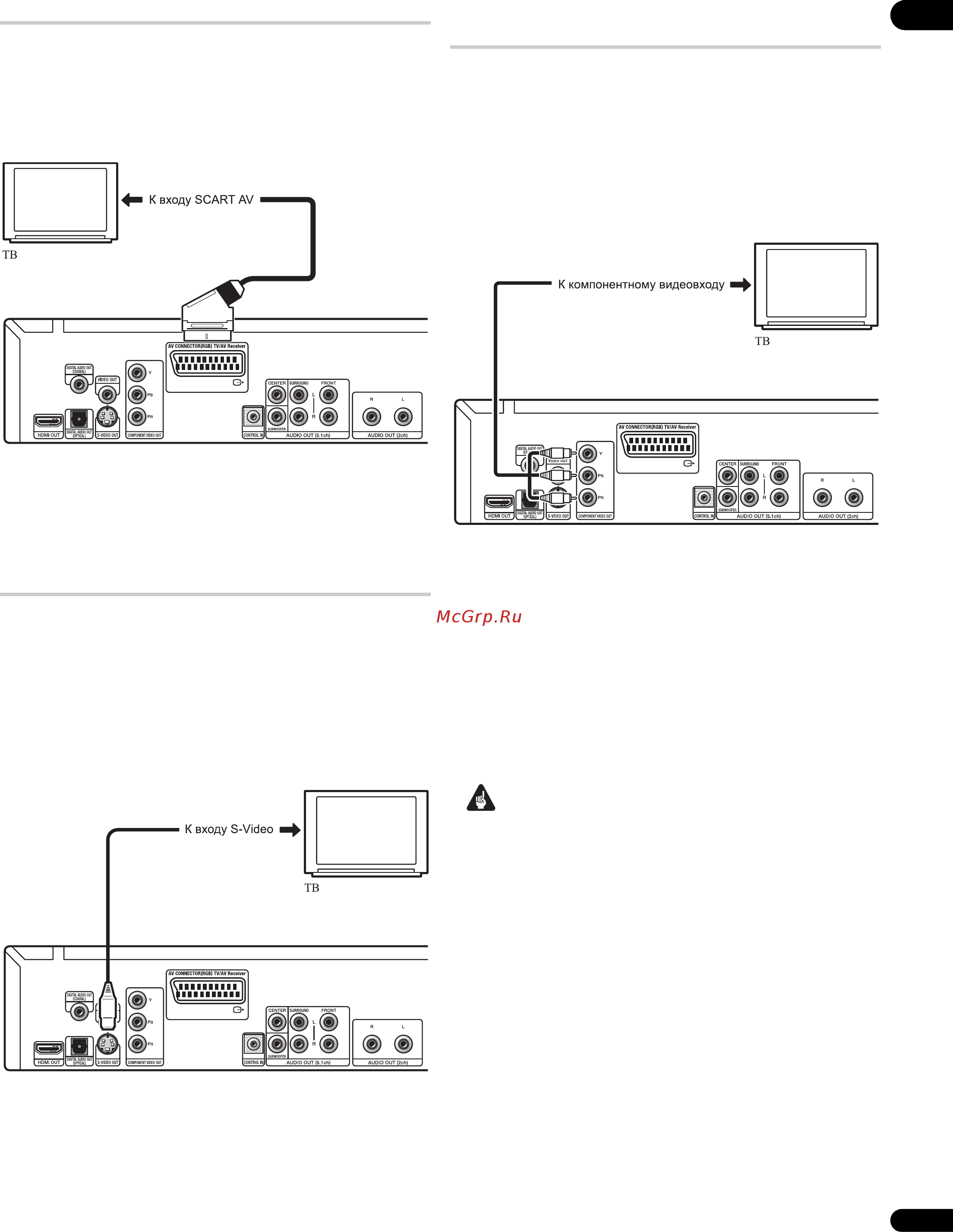

Подключение с помощью AV-кабеля SCART
Разъем AV типа SCART предназначен для подключения к
телевизору или ресиверу AV. Можно производить переключение
выходного видеосигнала между video, S-Video и RGB. Для
получения сведений об установке см. А/V вых. SCART на стр. 33.
Разъем SCART AV поддерживает вывод аналоговых аудиосигналов,
поэтому подключать разъемы AUDIO OUT (5.1ch) не требуется.
• Используйте кабель SCART (не входит в комплект
поставки) для подключения выхода AV CONNECTOR (RGB)
TV/AV Receiver к входу SCART AV телевизора (или
ресивера AV).
Подключение с использованием выхода
S-video
Если телевизор (или другое оборудование) оборудован входом
S-video, то для получения лучшего качества изображения вместо
стандартного (композитного) выхода можно использовать выход
S-video этого проигрывателя.
• Используйте кабель S-video (не входит в комплект
поставки) для подключения выхода S-VIDEO OUT к входу
S-video телевизора (или монитора или AV ресивера).
Перед подключением совместите маленький треугольник над
разъемом с такой же пометкой на штекере.
Подключение с использованием
компонентного видеовыхода
Для подключения проигрывателя к телевизору (или другому
оборудованию) вместо стандартного видеовыхода можно
использовать компонентный видеовыход. Это обеспечивает
наивысшее качество изображения из трех возможных вариантов
подключения.
• Используйте компонентный видеокабель (не входит в
комплект поставки) для подключения выходов
COMPONENT VIDEO OUT к компонентному видеовходу
телевизора, монитора или ресивера AV.
Просмотр видеосигналов 1080i/720p/576p/480p с
компонентных видеовыходов
Данный проигрыватель может выдавать с компонентных
видеовыходов видеосигналы 1080i/720p/576p/480p. По сравнению с
сигналом 576i/480i, частота развертки изображения в формате 1080i/
720p/576p/480p в два раза выше, в результате чего воспроизводится
более устойчивое изображение без мерцания.
Установка параметров проигрывателя для воспроизведения на
телевизоре сигнала построчной развертки или HD (высокое
разрешение) описана в разделе Разрешение (Макс) на стр. 33.
Когда проигрыватель настроен на вывод сигнала построчной
развертки, на передней панели отображается индикатор PRGSVE.
Внимание
• Если вы подключите к проигрывателю телевизор, не
поддерживающий режимы 1080i/720p/576p/480p и переключите
проигрыватель на вывод соответствующих сигналов, то на
экране вовсе не будет воспроизводиться никакого изображения.
В этом случае выключите всю аппаратуру и заново подключите
ее с помощью входящего в комплект поставки видеокабеля (см.
Быстрое подключение на стр.10), затем переключитесь обратно
в режим 576i/480i (см. Переключение видеовыхода в режим 576i/
480i с помощью органов управления на передней панели на
стр.12).
DVLX50_WY_RU.book Page 11 Wednesday, September 12, 2007 6:41 PM
