Pioneer DV-LX50 [9/48] Соединения
![Pioneer DV-LX50 [9/48] Соединения](/views2/1289017/page9/bg9.png)
02
9
Ru
Глава 2
Соединения

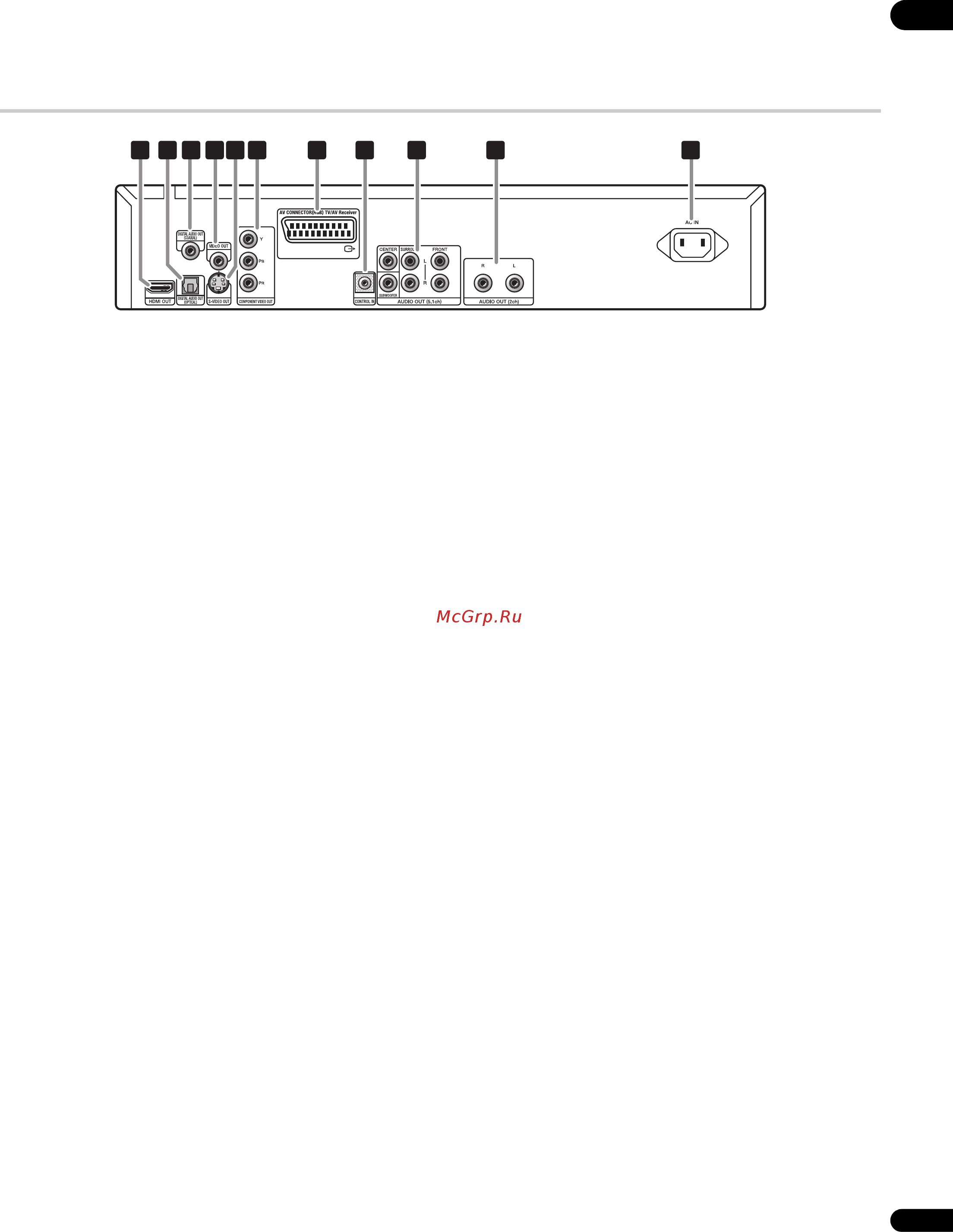

Задняя панель
1 HDMI OUT
Выход HDMI представляет собой высококачественный интерфейс
для цифровых аудио- и видеосигналов (стр.14).
2 DIGITAL AUDIO OUT OPTICAL
Цифровые оптические аудиовыходы служат для подключения к
PCM, Dolby Digital и/или DTS-совместимому ресиверу ресиверу AV
(стр. 13).
3 DIGITAL AUDIO OUT COAXIAL
Цифровые коаксиальные аудиовыходы служат для подключения к
PCM, Dolby Digital и/или DTS-совместимому ресиверу ресиверу AV
(стр. 13).
4VIDEO OUT
К видеовыходу (композитному) можно с помощью поставляемого в
комплекте видеокабеля подключить ваш телевизор или ресивер AV
(стр. 10).
5S-VIDEO OUT
Выход S-Video можно использовать вместо разъемов VIDEO OUT
(стр. 11).
6 COMPONENT VIDEO OUT
Высококачественный видеовыход служит для подключения
телевизора, монитора или ресивера AV, в которых имеются
компонентные видеовходы.
Произведите подключение с использованием имеющегося в продаже
трех-жильного компонентного видеокабеля (стр. 11).
7 AV CONNECTOR (RGB) TV/AV Receiver
Аудио-/видеовыход с AV-соединителем типа SCART служит для
подключения к телевизору или другому оборудованию с разъемом
SCART. Можно производить переключение выходного
видеосигнала между video, S-Video и RGB (стр. 11).
8 CONTROL IN
Используется для управления проигрывателем через сенсор
дистанционного управления или другой компонент Pioneer с
терминалом CONTROL OUT и с пометкой . Подключите выход
CONTROL OUT другого компонента ко входу CONTROL IN этого
проигрывателя, используя кабель с разъемами мини-штекер(стр. 13).
9 AUDIO OUT (5.1ch)
Многоканальные (5,1ch) аналоговые аудиовыходы служат для
подключения ресивера AV с многоканальными аналоговыми
аудиовходами (стр.12).
10 AUDIO OUT (2ch)
Аналоговые стерео-аудиовыходы для подключения телевизора,
ресивера AV или стереосистемы (стр.10).
11 AC IN
Подключите сюда поставляемый в комплекте кабель питания, затем
вставьте вилку в сетевую розетку.
2 3 4 6 7 8 9
10 11
51
DVLX50_WY_RU.book Page 9 Wednesday, September 12, 2007 6:41 PM
