04
26
Ru
Neo:6 –
Если включен один из режимов Neo:6
ресивера, этот индикатор загорается для индикации
формата Neo:6
(стр.28)
.
20 Символьный дисплей
Отображает различную информацию о системе.
21 Индикаторы источника приема
Светится для обозначения выбранного источника приема.

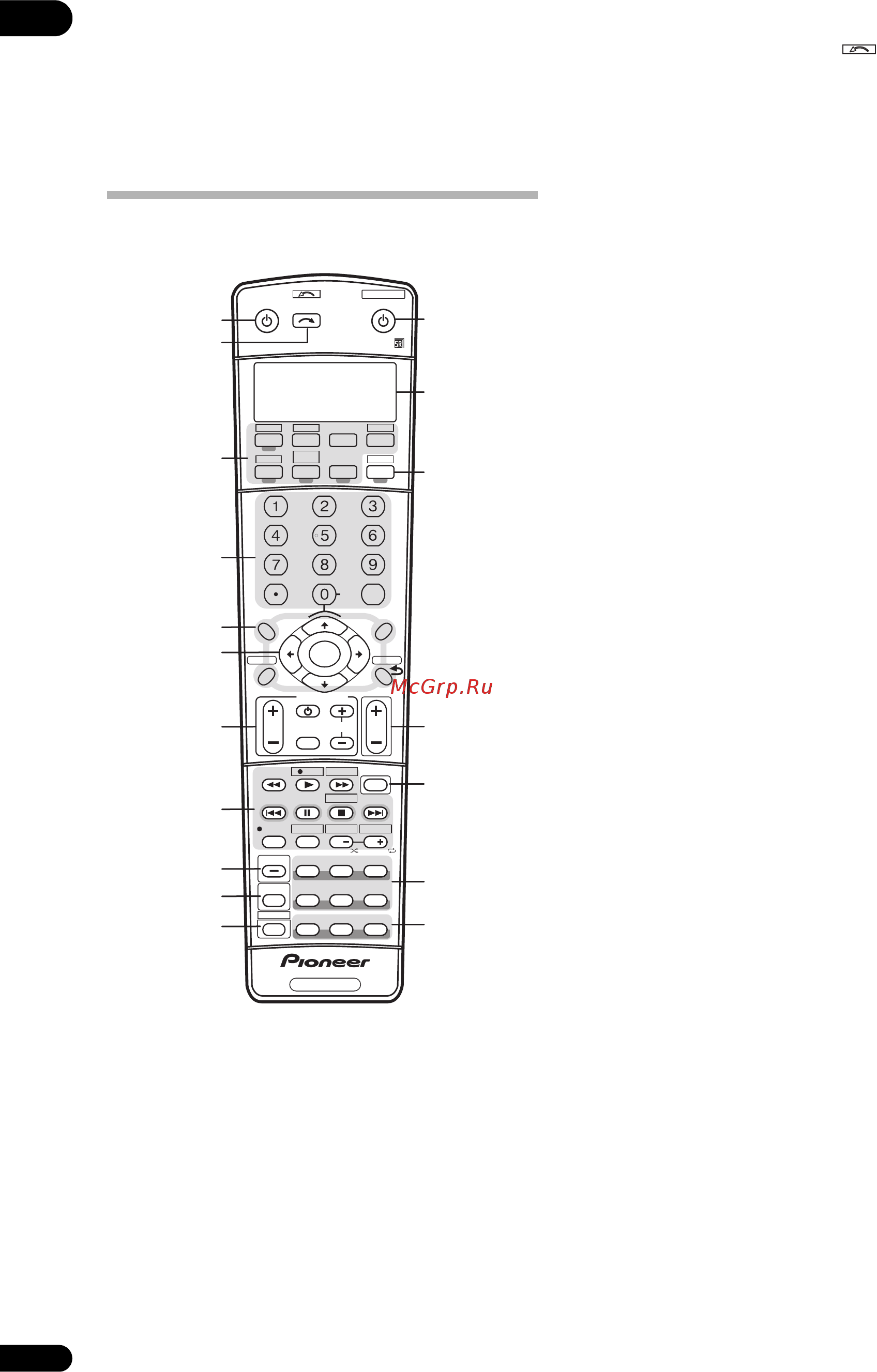

Пульт ДУ
На иллюстрации отображен пульт ДУ для VSX-LX70
Пульт ДУ имеет удобную цветовую маркировку,
соответствующую органам управления компонентами, в
которой использована следующая система (для доступа
нажимайте соответствующую кнопку источника входа):
• Зеленая –
Элементы управления ресивером (см. ниже)
• Красная – Элементы управления DVD (стр.80)
• Синяя – Элементы управления тюнером (стр. 36)
• Желтая – Элементы управления проигрывателем
iPod (стр. 53)
• Белая – Другие элементы управления (стр. 80)
1
RECEIVER
Переключение ресивера из режима ожидание во
включенный режим и обратно.
2
INPUT SELECT
Используйте для выбора источника входа (используйте
кнопку SHIFT для INPUT SELECT ).
3 Кнопки источника входа
Нажмите одну из этих кнопок для выбора другого
управляемого компонента (см. раздел Управление
остальными частями системы на стр.76).
4 Номерные кнопки и другие органы управления
ресивера/компонента
Номерные кнопки служат для непосредственного выбора
радиочастоты (
стр.36
) или дорожки на диске CD, DVD, и т.д.
Кнопку DISC (ENTER) можно применять для ввода
команд для телевизора или цифрового телевизора, а
также для выбора диска в многодисковом проигрывателе.
Для доступа сначала нажмите кнопку RECEIVER:
SLEEP – Используется для переключения ресивера в
режим отключения на ночь и выбора периода
времени до отключения (стр.73).
DIMMER – Уменьшает или увеличивает яркость
дисплея (стр.73).
ANALOG ATT – Аттенюирует (понижает) уровень
аналогового входного сигнала для предотвращения
искажений (стр.73).
SR+ – Включение/выключение режима SR+ (стр. 62).
GENRE –
Автоматически выбирается наиболее
подходящий режим Advanced Surround для жанра
текущего воспроизводимого источника (данная функция
доступна только при подключении к данному ресиверу
рекордера DVD производства Pioneer, поддерживающего
HDMI Control через HDMI) (
стр.33
).
CH LEVEL – Нажмите повторно для выбора канала,
а затем при помощи кнопок / отрегулируйте
уровень (стр. 51).
Для доступа сначала нажмите кнопку TUNER:
D.ACCESS – Нажав эту кнопку, можно вызвать
радиостанцию непосредственно с помощью
номерных кнопок (стр. 36).
CLASS – Cлужит для выбора одного из трех банков
(классов) запрограммированных радиостанций
(стр. 36).
5 Кнопки управления тюнером/компонентом/
SETUP
Доступ к этим кнопкам возможен после выбора
соответствующей кнопки источника входа (DVD, DVR1,
TV, и т.д.). Органы управления тюнером BAND, T.EDIT
и PTY SEARCH описываются в данных инструкциях,
начиная со стр. 36. Для доступа к следующим элементам
управления сначала нажмите кнопку RECEIVER:
A PARAMETER – Используйте для доступа к
аудиоопциям (стр.70).
V PARAMETER – Используйте для доступа к
видеоопциям (стр.71).
SETUP – Используйте для доступа к меню System
Setup (стр. 39).
RETURN – Нажмите для подтверждения и выхода из
текущего экрана меню (также используйте для
возврата в предыдущее меню дисков DVD или для
выбора закрытых субтитров цифрового телевизора).
SLEEP
CLEAR
+
10
SR
+
ANALOG
ATT
DISC
DIMMER
CLASS
D.ACCESS
RECEIVER SOURCE
SYSTEM OFF
INPUT
SELECT
ENTER
TV CONTROL
SHIFT
VOL
DVD TV
BD TV CTRL
DVR1
TUNE
TUNE
ST ST
STATUS
MCACC S.DIRECT
MULTI OPE
SIGNAL SEL
T. D IS P
SBch
STEREO/
F.S.SURR
JUKEBOX
TV CH
INPUT
SELECT
MPX
AUDIO SUBTITLE
ADV.SURR
STANDARD
PHASE
THX
INFO
MUTE
REC
TV VOL
i Pod
TUNER
RECEIVER
ENTER
REC STOP
HDD
CH
CH
DVD
A PARAMETER
TOP MENU
V PARAMETER
MENU T.EDIT
BAND
PROGRAM
GUIDE
RETURN
SETUP
PTY SEARCH
CD
DVR2
HOME MEDIA
GALLERY
CD-R
ZONE2/3
DISP
RECEIVER
TV/DTV
CH
LEVEL
GENRE
HDMI
EON
A
BCDE
4
3
5
7
8
11
9
10
6
2
1
12
13
14
15
16
17
18
