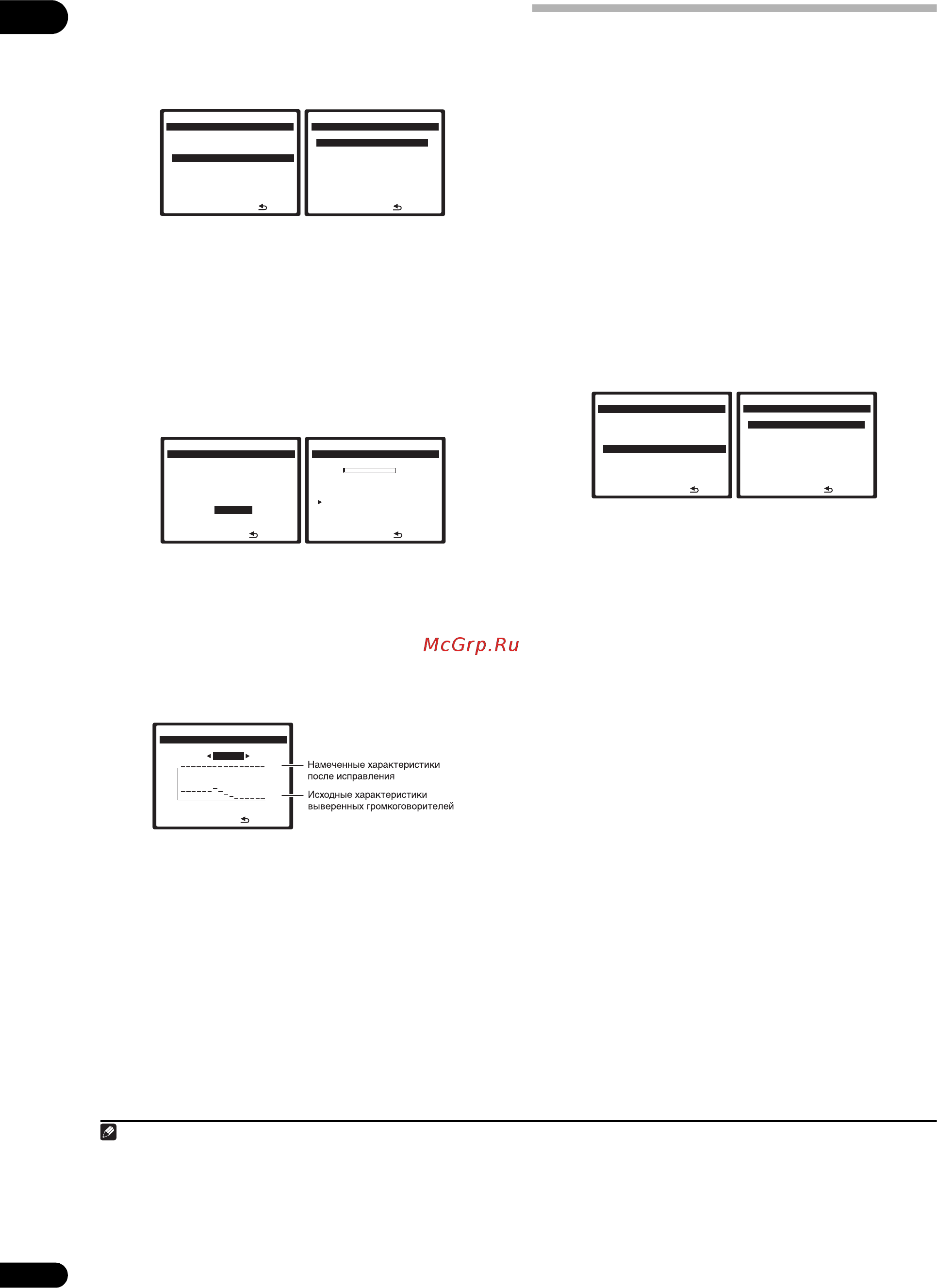

08
48
Ru
1 Выберите в меню System Setup пункт «
FULL
BAND PHASE CTRL
».
См. раздел Настройка параметров ресивера в меню
System Setup выше, если вы еще не находитесь на этом
экране.
2 Выберите параметр и нажмите кнопку
ENTER
.
• Measurement – Калибровка и исправление
характеристик частота-фаза каждого
громкоговорителя.
• Group Delay View – Исходные характеристики
групповой задержки выверенных громкоговорителей
и намеченные характеристики могут отображаться в
графическом виде.
3 При выборе «
Measurement
», нажмите
ENTER
.
По окончанию измерения Full Band Phase Control, можно
выбрать Group Delay View и просмотреть результаты на
экране.
4 При выборе «
Group Delay View
», можно
отобразить график с характеристиками групповой
задержки. Когда проверка будет закончена,
нажмите
RETURN
.
1
Это изображение появляется в соответствии с
настройками, выбранными в пункте Measurement (п. 2
выше). С помощью / выберите канал, который
требуется проверить.
2
Data Management
Эта система позволяет хранить предварительно заданные настройки
MCACC, обеспечивая возможность калибровки системы для
различных позиций прослушивания (или регулировки частот для этих
позиций прослушивания).
3
Это обеспечивает удобство различения
настроек в зависимости от типа прослушиваемого источника и
положения во время прослушивания (например, просмотр фильмов с
дивана или воспроизведение видеоигр рядом с телевизором).
В этом меню можно проверять текущие установки, копировать их из одной
предварительно заданной настройки в другую, присваивать названия
предварительно заданным настройкам для простоты идентификации и
удаления ненужных предварительно заданных настроек.
1 Выберите «Data Management» в меню System
Setup.
См. раздел Настройка параметров ресивера в меню
System Setup выше, если вы еще не находитесь на этом
экране.
2 Выберите настройку, которую требуется
отрегулировать.
• MCACC Data Check – Проверка параметров любой
из предварительно заданных настроек MCACC с
помощью экранного дисплея (см. раздел Проверка
данных предварительно заданных настроек MCACC
ниже).
• Memory Rename –
Присвойте название предварительно
заданным настройкам MCACC для простоты
идентификации (см. раздел
Переименование
предварительно заданных настроек MCACC ниже
).
• MCACC Memory Copy –
Копирование параметров из одной
предварительно заданной настройки MCACC в другую (см. раздел
Copying MCACC preset data (Копирование данных
предварительно заданных настроек MCACC) ниже
).
• MCACC Memory Clear – Удалите ненужные
предварительно заданные настройки MCACC (см.
раздел Сброс предварительно заданных настроек
MCACC ниже).
• Output PC – См. раздел Подключение компьютера
для вывода Advanced MCACC на стр.63.
Проверка данных предварительно заданных
настроек MCACC
После завершения выполнения указаний разделов
Автоматическая настройка для объемного звучания
(MCACC & Full Band Phase Control)
на стр.8 или
Автоматическая настройка MCACC (Expert)
на стр.39
можно проверить откалиброванные настройки с помощью
экранного дисплея.
Примечание
1 При подключении компьютера к данному ресиверу, исходные характеристики групповой задержки выверенных громкоговорителей и исправленные
характеристики групповой задержки могут отображаться в трехмерном виде на компьютере.
2 Низкочастотный громкоговоритель исключается из исправления. Супер-высокочастотный динамик в супер-высокочастотном диапазоне исключается из
исправления. Также, громкоговорители, теоретически не подвергающиеся групповой задержке (например, полнодиапазонные громкоговорители),
исключаются из исправления. Так как калибровка содержит пространственные характеристики, одинаковые результаты могут быть не достигнуты при
повторном выполнении калибровки, в зависимости от аудиовизуальной среды и акустической системы.
1. Auto MCACC
2. Surr Back System
3. Manual MCACC
4. FULL BAND PHASE CTRL
5. Data Management
6. Manual SP Setup
7. Input Setup
8. Other Setup
:Exit
System Setup MENU
DVD/LD
-
55.0
dB
:Return
a. Measurement
b. Group Delay View
4. FULL BAND PASE CTRL
DVD/LD
-
55.0
dB
ENTER:Next
:Cancel
FULL BAND PHASE CTRL
Measurement
[ START ]
4a. Measurement
DVD/LD
-
55.0
dB
ENTER:Start
4a. Measurement
DVD/LD
0.0
dB
ENTER:Start
Now Analyzing
…
( 5/ 5)
FULL BAND PHASE CTRL
Delay Check [ OK]
Group Delay [ ]
:Cancel
4b. Group Delay View
DVD/L
D
ms
-
55.0
dB
Original & Target
Channel Front
:Return
Hz
Tgt
Org
^
^
^
3 Это можно сделать, выполняя указания разделов Автоматическая настройка для объемного звучания (MCACC & Full Band Phase Control) на стр.8 или
Автоматическая настройка MCACC (Expert) на стр. 39, которые необходимо было выполнить ранее.
1. Auto MCACC
2. Surr Back System
3. Manual MCACC
4. FULL BAND PHASE CTRL
5. Data Management
6. Manual SP Setup
7. Input Setup
8. Other Setup
:Exit
System Setup MENU
DVD/LD
-
55.0
dB
:Return
5. Data Management
DVD/LD
-
55.0
dB
a. MCACC Data Check
b. Memory Rename
c. MCACC Memory Copy
d. MCACC Memory Clear
e. Output PC
VSX_LX60LX70_Ru.book Page 48 Tuesday, June 5, 2007 8:36 PM
