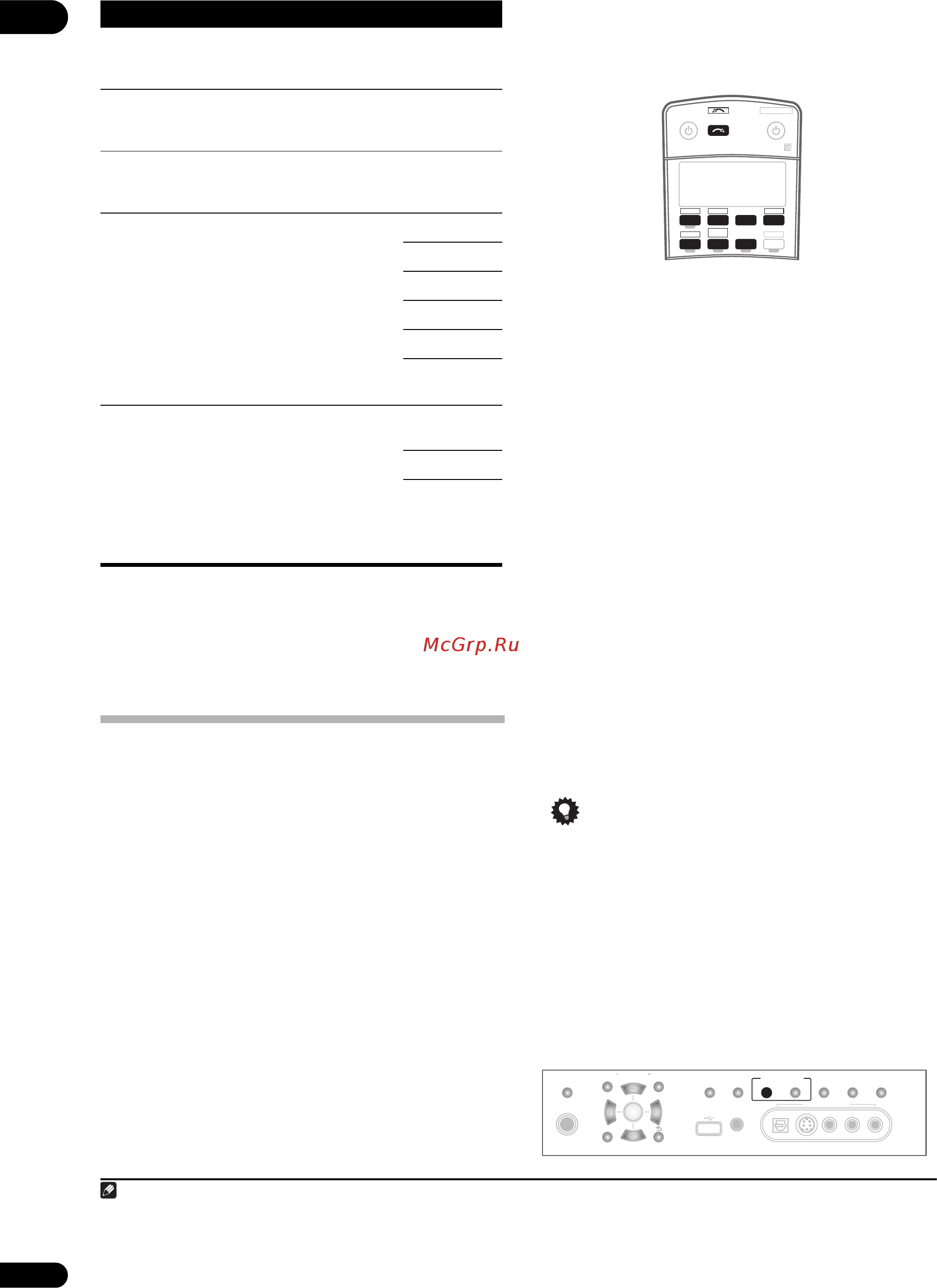

12
72
Ru
Выполнение аудио- или видеозаписи
Аудио- или видеозапись можно выполнить либо с
помощью встроенного тюнера, либо с помощью аудио- или
видеоисточника, подключенного к ресиверу (например,
проигрывателя компакт-дисков или телевизора).
1
Для использования данной функции, требуется
установить ZONE2/RECSEL на RECSEL в ZONE
Audio Setup. Подробнее, см. раздел ZONE Audio Setup
на стр.68.
Следует запомнить, что сделать цифровую запись с
аналогового источника или наоборот невозможно,
поэтому убедитесь, что компоненты, участвующие в
записи, подключены одним и тем же образом (подробнее
см. раздел Подключение оборудования на стр. 12).
Поскольку при выполнении записей (с видеоразъемов
OUT
)
преобразователь видеосигнала недоступен, убедитесь в том, что
для подключения рекордера к ресиверу используется тот же тип
видеокабеля, что и для подключения видеоисточника (того,
который требуется записать). Например, если используемый
источник подключен с помощью кабеля S-video, рекордер
необходимо подключить также с помощью кабеля S-video.
Для получения дополнительной информации о
подключении видео, см. раздел Подключение рекордера
DVD/HDD, видеомагнитофона и других
аудиоисточников на стр. 16.
1 Выберите источник, который требуется
использовать для записи.
Используйте кнопки источников входа (или кнопку
INPUT SELECT).
• Если необходимо, нажмите кнопку SIGNAL
SELECT для выбора сигнала входа,
соответствующего компоненту источника (для
получения дополнительной информации см. раздел
Выбор входного сигнала на стр. 31).
2 Подготовьте источник, который требуется
использовать для записи.
Выполните настройку на нужную радиостанцию,
вставьте компакт-диск, видеокассету, диск DVD и т.д.
3 Подготовьте рекордер/магнитофон.
Вставьте чистую кассету, мини-диск, видеокассету и т.д.
в записывающее устройство и установите уровни записи.
Если вы не знаете, как это делается, см. инструкции,
прилагаемые к записывающему устройству. На
большинстве видеомагнитофонов уровень записи звука
устанавливается автоматически. Если вы не уверены в
этом, обратитесь к инструкциям, прилагаемым к
используемому компоненту.
4 Начните запись, затем начните
воспроизведение на компоненте-источнике.
Совет
• При наличии цифрового рекордера, подключенного к
цифровому выходу DIGITAL OUT1 (ZONE3) и при
включении ZONE 3 (см. раздел Использование
органов управления MULTI-ZONE на стр. 60), можно
также выбрать другой источник приема для данного
выхода, пока на дисплее отображено ZONE 3.
Воспроизведение другого источника во время
записи
С помощью данного ресивера, можно прослушивать другой
аналоговый источник, кроме записываемого источника.
CONTRAST
Регулировка контрастности между
светлыми и темными участками.
от –10 дo +10
По умолчанию:
0
HUE Регулирует баланс красного/
зеленого.
от –10 дo +10
По умолчанию:
0
CHROMA Настройка насыщенности со слабой
до яркой.
от –10 дo +10
По умолчанию:
0
RES
a
(Разрешение)
Обозначает выходное разрешение
видеосигнала (когда аналоговые
поступающие видеосигналы
выводятся на соединитель HDMI OUT,
выберите данную настройку в
соответствии с разрешением монитора
и просматриваемым изображением).
При выборе
AUTO
, в зависимости от
возможности экрана, подключенного
к данному ресиверу, разрешение
выбирается автоматически.
AUTO
PURE
480p/576p
720p
1080i
1080p
ASP
(Аспект)
Указывает аспектное соотношение
при приеме аналоговых
видеосигналов и их выводе через
выход HDMI. Просматривая каждую
настройку на дисплее, выполните
нужные настройки (если
изображение не совпадает с типом
монитора, отображается срезка или
черные полосы).
THROUGH
(отсутст.)
NORMAL
ZOOM
a. При выборе значения разрешения для данной настройки и
преобразовании поступающего аналогового сигнала и выхода в качестве
сигналов HDMI, изображение может не отображаться, в зависимости от
поступающих видеосигналов или разрешения монитора. Также, в
зависимости от используемого компонента-источника или монитора,
разрешение выхода может отличаться от данной настройки.
Преобразование до 1080p доступно только для поступающих сигналов
480i/576i/480p/576p.
Примечание
1• Настройки уровня громкости, аудиопараметров (например, управление тональностью), и эффектов объемного звучания ресивера не влияют на
записываемый сигнал.
• Некоторые цифровые источники защищены от копирования и могут записываться только в аналоговом режиме.
• Некоторые видеоисточники защищены от копирования. Записать их нельзя.
Настройка
Назначение
Параметр(ы)
RECEIVER SOURCE
SYSTEM OFF
INPUT
SELECT
DVD TV
BD TV CTRL
DVR1 i Pod
TUNER
RECEIVER
CD
DVR2
HOME MEDIA
GALLERY
CD-R
ZONE2/3
HDMI
(TUNE)
(TUNE)
PHONES
PARAMETER
SETUP
(ST) (ST)
AUDIO VIDEO
TUNER EDITSPEAKERS BAND
CONTROL ON/OFF
SIGNAL
SELECT
STEREO/
F.S.SURR
SB ch
PROCESSING
VIDEO/GAME 2 INPUT
DIGITAL IN S-VIDEO VIDEO L RAUDIO
MULTI – ZONE &
SOURCE/REC SEL
MCACC
SETUP MIC
RETURN
ENTER
USB
VSX_LX60LX70_Ru.book Page 72 Tuesday, June 5, 2007 8:36 PM
