Инструкция по эксплуатации и техобслуживанию. Станок деревообрабатывающий. Стр. 12

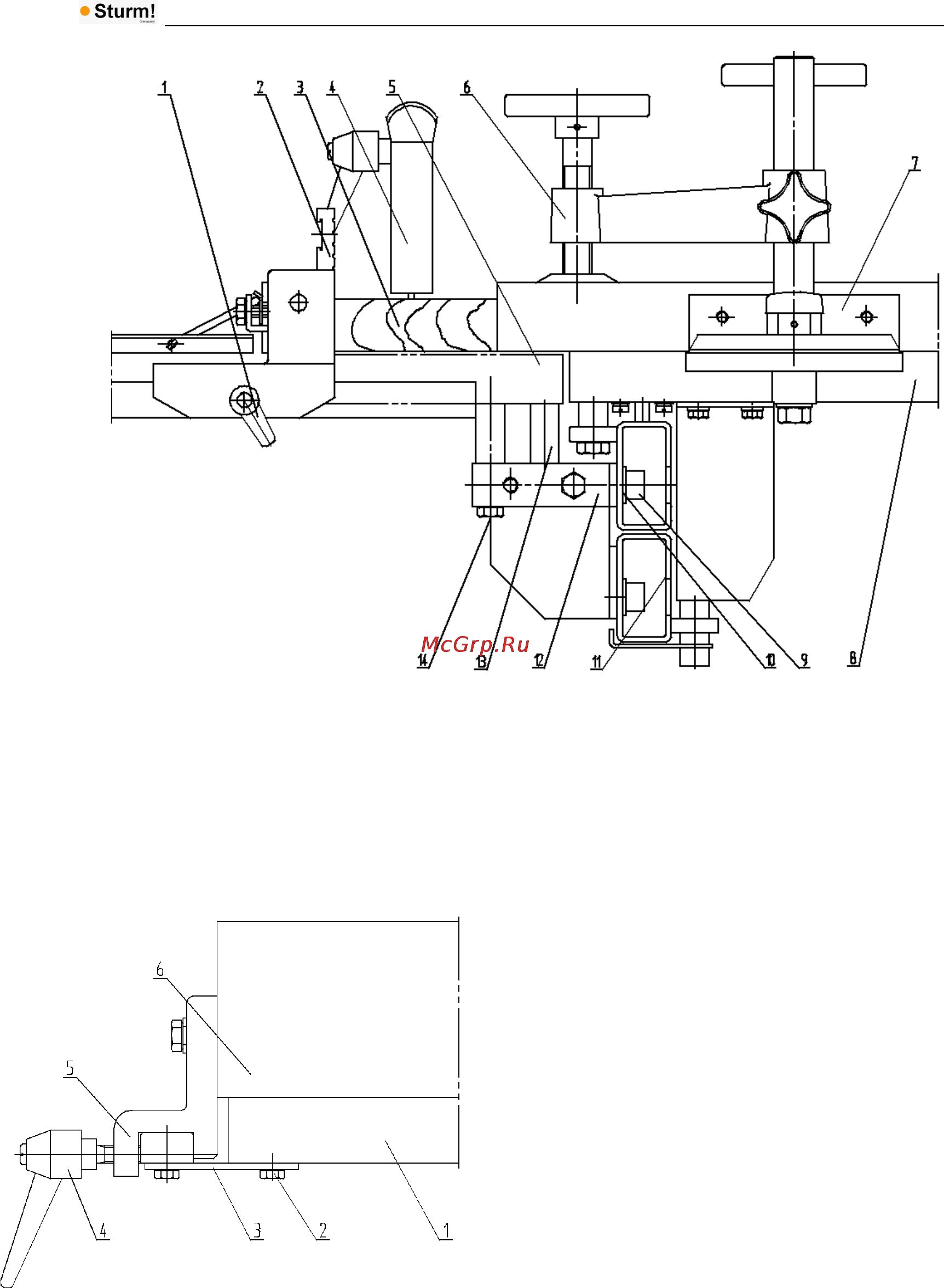

Рис.5
Схема поперечной резки
1.планка-фиксатор направляющей 2.направляющая 3.рабочая деталь 4.кожух пилы
5.столик для пилки 6.валик 7.круговая шкала 8.столик поперечной резки 9. винт
M10×20 10. прижимная пластина 11.направляющее устройство 12.квадратная
пластина 13.шаблон расстояния 14.болт M8×75
Рис..6
Схема монтажа и регулировки
1.передняя скамья 2.болт M6×12 3.основание
линейки base 4.запорный рычаг 5.основание
направляющей 6.направляющая
