очки, для защиты глаз. Всегда добивайтесь, чтобы смонтированные узлы были

надежно закреплены, содержались в чистоте и в полной исправности.

Работа на станке и подготовка его к пуску.

Замена ножей (Рис. 8)

Станок оснащен 3 уже установленными ножами; однако каждый раз будет возникать

необходимость затачивать или заменять их. Это делается следующим образом:

● Выключите станок и выньте вилку из штепселя, отключите питание.

● Ослабьте три винта 5 валика 4

гаечным ключом, входящим в

комплект инструментов. Затем

отрегулируйте ножи.

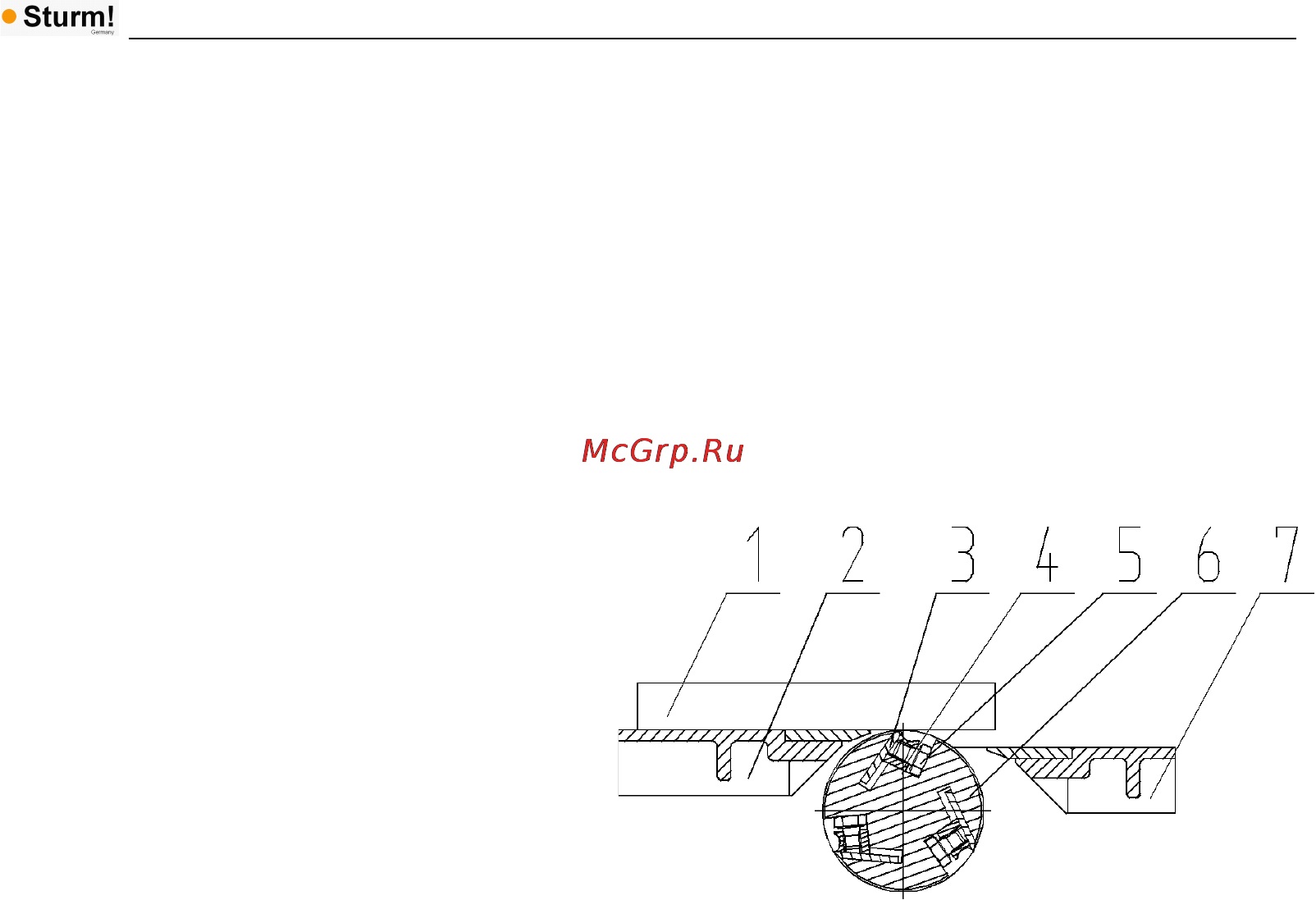

Рис.8 Монтаж фрезы и схема

регулировки

1.прямая линейка 2.задняя скамья

3.фреза 4.зажим 5.болт M8×10 6.вал

7.передняя скамья

● держите лезвие по центру, положите линейку 1 на заднюю скамью 2, поверните вал

6, регулируйте длину ножей над поверхностью скамьи, пока она на достигнет линейки

1 на задней скамье 2. Установите лезвие параллельно задней скамье или на 0.05 мм

выше задней скамьи на основании задней скамьи 2. Теперь затяните три винта 5

нажимного валика 4. Сначала затяните средний винт, потом два боковых. Повторите

эту операцию и завершите установку трех ножей.

Предупреждение:

● Не смешивайте ножи разных типов и марок.

● Заточите ножи таким образом, чтобы высота заточки и угол (38°-42°) были

одинаковыми для всего комплекта.

● Ножи могут затачиваться до минимальной высоты 21 мм (оригинальные размеры -

260×30×3мм).

Строгание поверхности (Рис.9)

Строгание поверхности производится в один или несколько приемов. После

обеспечения ровной поверхности древесины (первая сторона) переходите на

обработку второй стороны под 90° к первой. Установите первую плоскость против

направляющей 7, а вторую – против приемного столика 4. Положите левую руку

впереди правой и слегка нажмите на деревянную поверхность. После этого

пропустите деревянную деталь мимо оградительного щитка 3. Прижмите деревянную

поверхность левой рукой на внешнем столике. И продолжайте постоянно прижимать

деталь правой рукой. Ни в коем случае не кладите руку под оградительный щиток 3.
