Инструкция по эксплуатации и техобслуживанию. Станок деревообрабатывающий. Стр. 16

Передвиньте защитное устройство в правую часть столика 4 и зафиксируйте ее

планкой 6 до полного использования мостового оградительного щитка 3.

Предупреждение: Поверните гладкую поверхность направляющей 7 влево (Рис.9) для

демонтажа пилы, сверла и кожуха фрезы. Установите кожух пилы и крышку вала.

Переведите кнопку 1 в положение R (Рис.14).

● Для строгания на широкой стороне с высотой до 60 мм. поставьте оградительный

щиток 3 сбоку от направляющей 7 и прижмите к обрабатываемой детали.

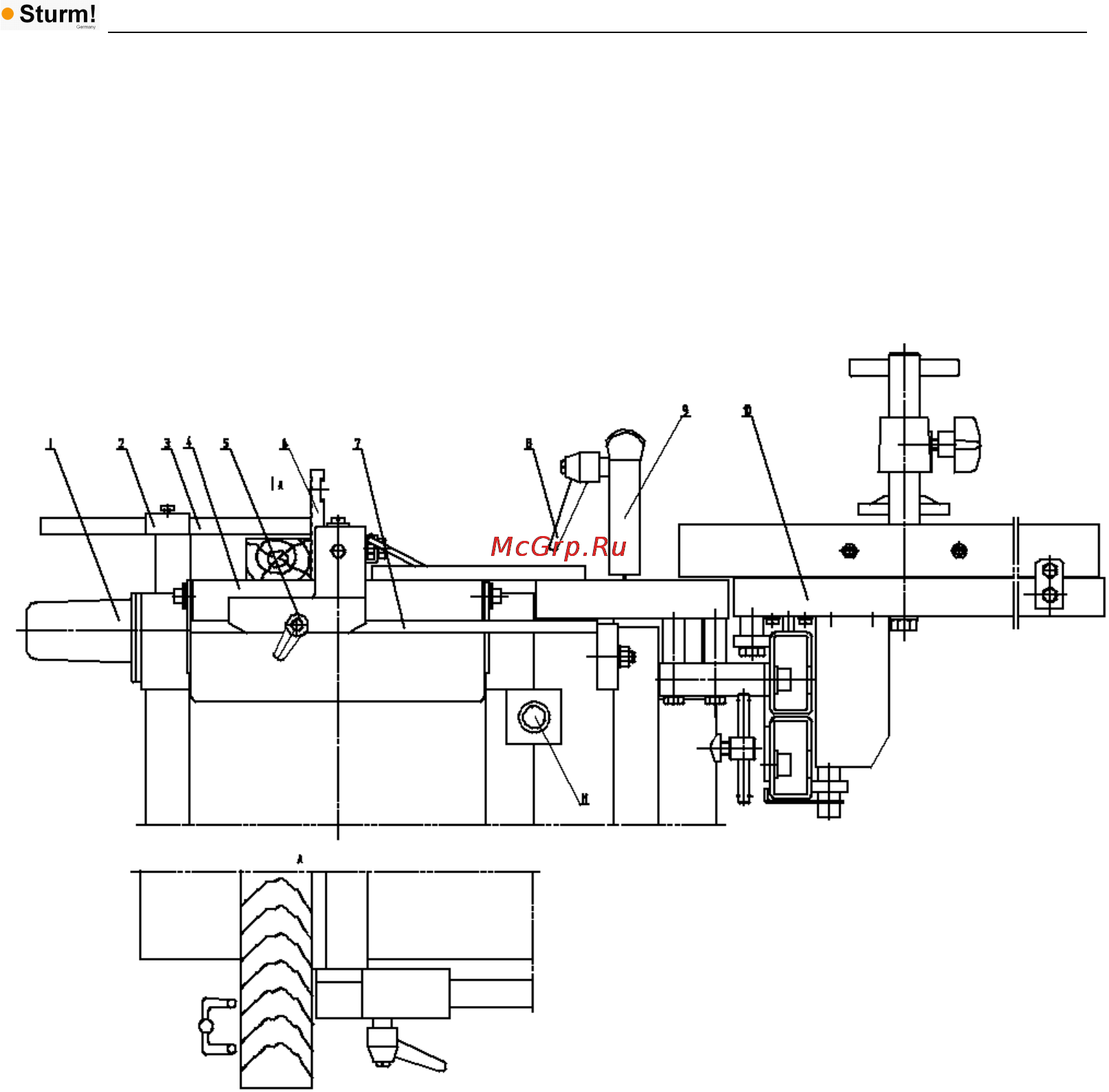

Рис.9

Схема строгания поверхности (для широкой детали)

1.кожух шпинделя 2. держатель мостового ограждающего щитка 3.мостовой

ограждающий щиток 4.передний верстак 5.основание линейки 6.запорный рычаг

7.направляющая для строгания и пилки 8.запорный рычаг 9.защитный кожух при

пилке 10.столик для пилки 11.аварийный выключатель
