Инструкция по эксплуатации и техобслуживанию. Станок деревообрабатывающий. Стр. 17

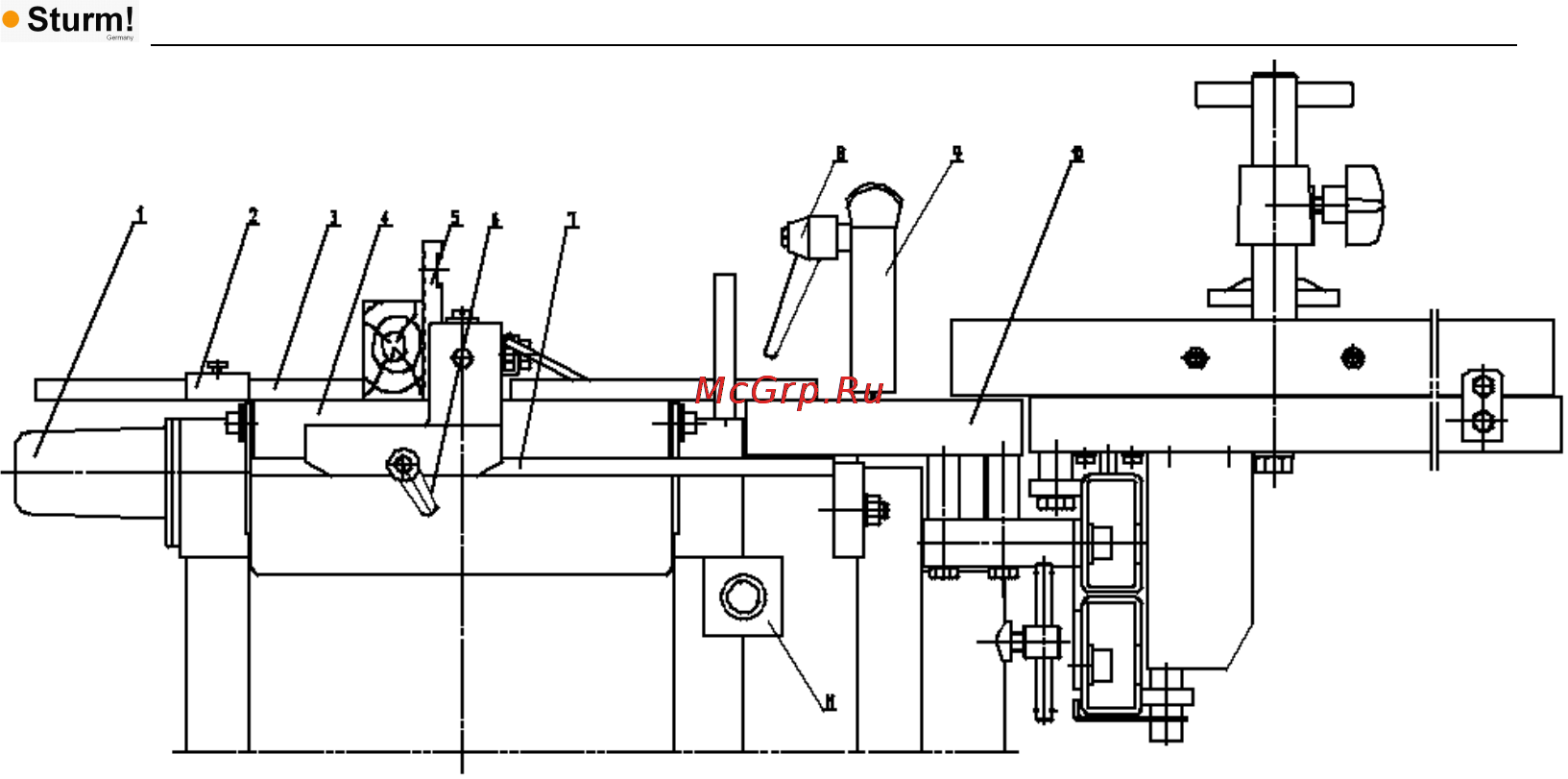

Рис.10

Схема строгания (для тонких и толстых деталей)

1.кожух шпинделя 2.держатель мостового ограждающего щитка 3.мостовой

ограждающий щиток 4.передний верстак 5. направляющая для строгания и пилки

6.запорный рычаг 7. основание линейки 8.запорный рычаг 9.защитный кожух пилы

10.верстак для пилки 11.аварийный выключатель.

● Для строгания по широкой стороне с высотой детали более 60 мм подгоните к

детали ограждающий щиток на столике станка (Рис.10).

● Оператор во время работы занимает положение, указанное на Рис. 9.

● Продвигайте обрабатываемую деталь медленно и равномерно.

● Следите, чтобы деталь не имела трещин и опасных сучков и всегда проходила

вогнутой стороной в направлении верстаков.

● Старайтесь избегать слишком коротких и мелких деталей, а при необходимости их

обработки используйте специальные плоские зажимы.

● При обработке длинных деталей используйте держатели на стороне выхода.

● Ножи должны быть острыми и не иметь трещин.

● В случае внезапной неполадки или несчастного случая нажмите кнопку E (11).

● По завершении работы выключите станок и очистите верстак.

● После работы закройте ножи направляющей 3.
