Инструкция по эксплуатации и техобслуживанию. Станок деревообрабатывающий. Стр. 21

выведите фрезы на одинаковую высоту с блоком; при необходимости установки

фрезы с прямыми зубцами диаметр фрезы должен составлять 74 мм; для фрезы с

фигурными зубцами максимальный диаметр не должен превышать104 мм.

● Установите узел 4 и прокладку 5 в нужном положении и зафиксируйте гайкой 6.

● Отрегулируйте положение верстака относительно инструмента в зависимости от

ширины рабочей детали, после чего закрепите верстак.

● Установите кожух фрезы 3, обеспечьте необходимый прижим детали подающим

валиком (используется в качестве устройства против отдачи) и выводным валиком.

Высота детали не должна выходить за уровень фрезы.

● Переключатель 1 поставьте в положение R (Рис.14). Направление подачи – то же,

что и при строгании под давлением. Глубина фрезерования составит около 3 мм.

Максимальная глубина не может превышать 5 мм.

● Во время работы оператор должен стоять слева и позади станка.

Рис.13

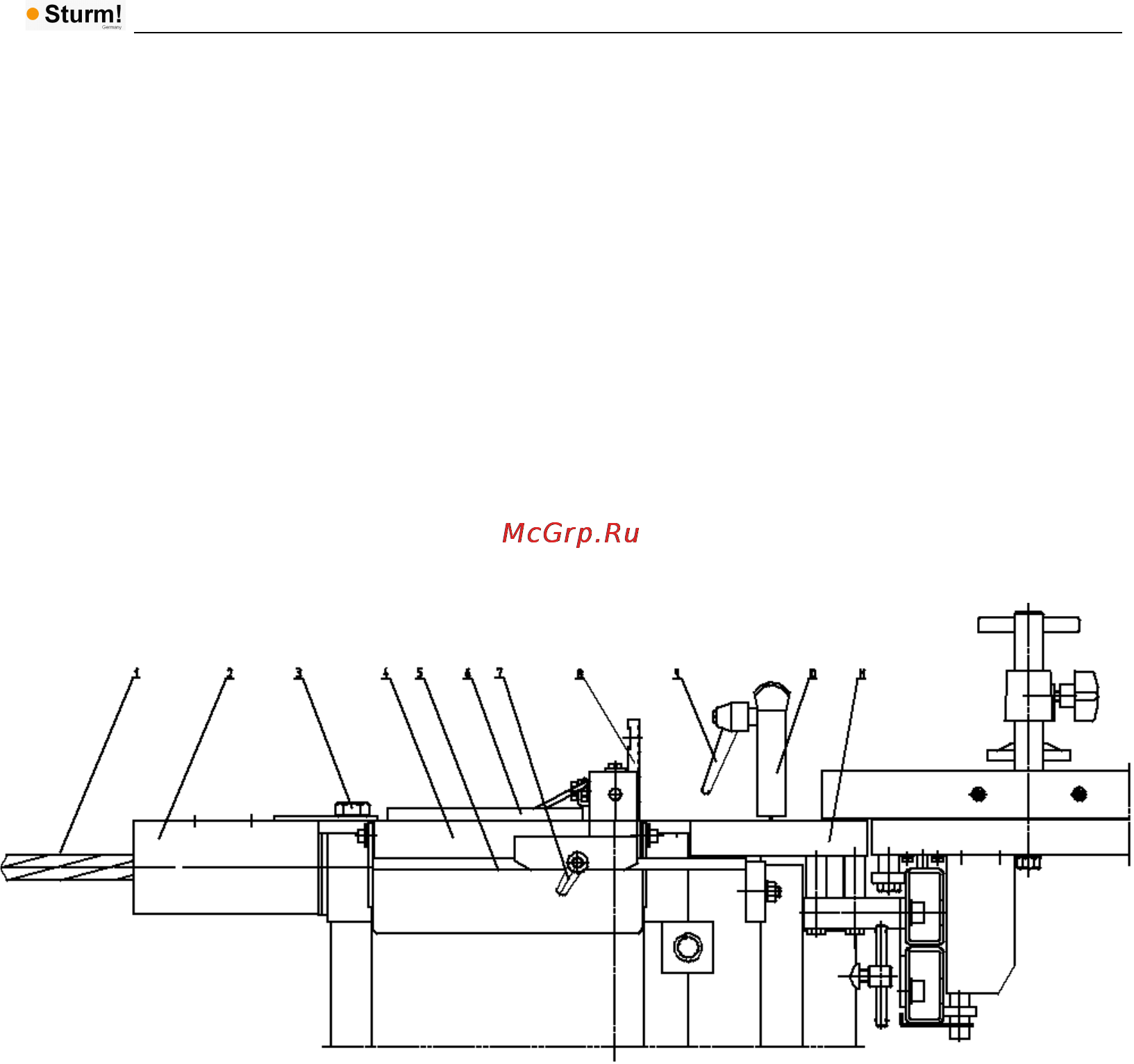

Схема защиты при сверлении

1.сверло 2.кожух дрели 3.болт M8×12 4.передний верстак 5.основание линейки

6.крышка вала 7.запорный рычаг 8.направляющая для пилки и строгания 9.запорный

рычаг 10. защитная крышка при пилке 11.верстак для пилки

Рекомендации для работы

● Надевайте очки.

● Ножи должны быть частыми, острыми и иметь одинаковый вес.

● Cдеталь не должна иметь трещин и опасных сучков.

● Продвигайте деталь медленно и равномерно.

● Не опускайте столик до полной остановки шпинделя.

● При неполадках нажмите кнопку 2 (Рис.14).

● Проверяйте состояние вала и надежность крепления крышек.

● По окончании работ снимите фрезу, очистите от опилок и поставьте кожух на
