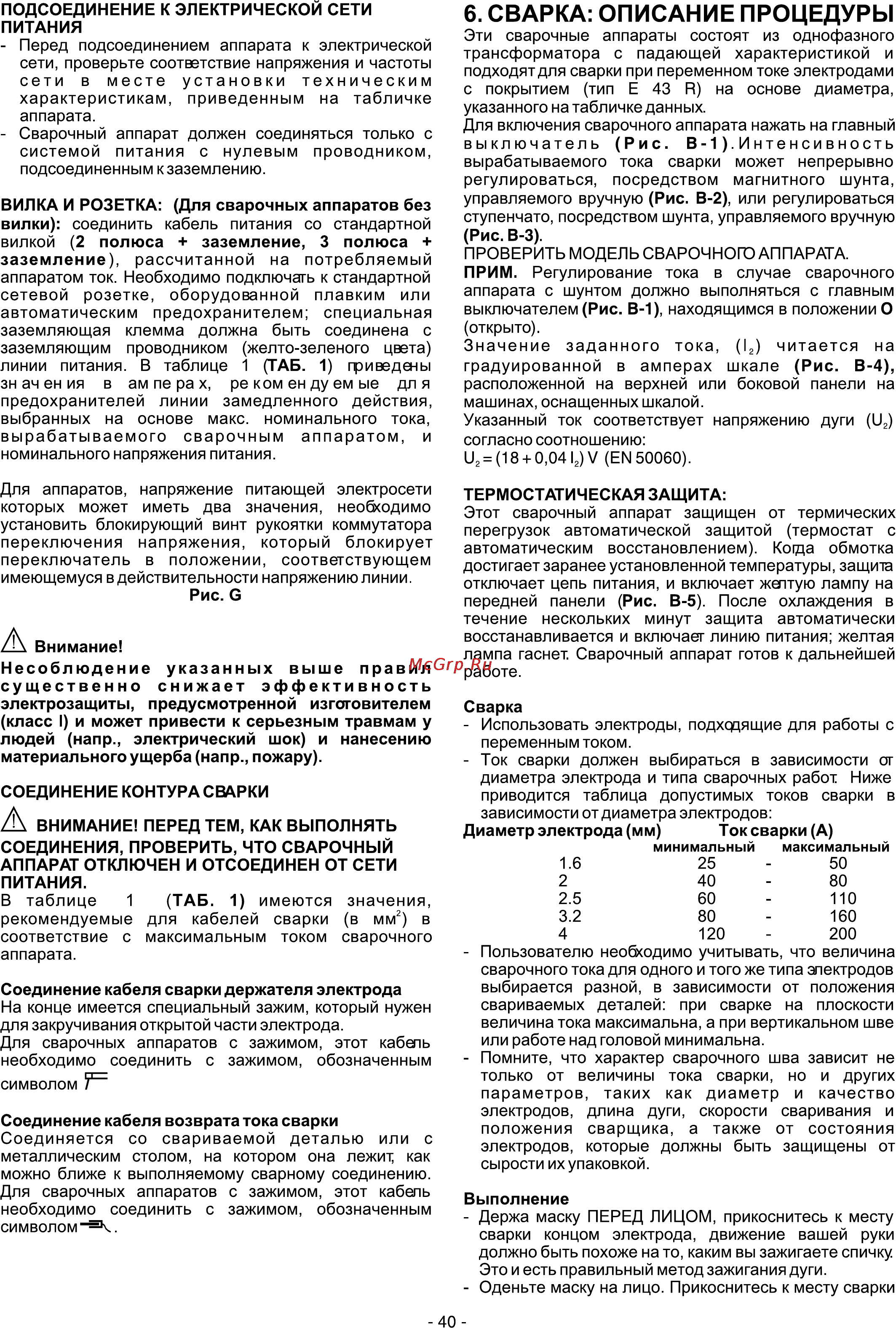

ПОДСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ПИТАНИЯ Перед подсоединением аппарата к электрической сети проверьте соответствие напряжения и частоты сети в месте установки техническим характеристикам приведенным на табличке аппарата Сварочный аппарат должен соединяться только с системой питания с нулевым проводником подсоединенным к заземлению ВИЛКА И РОЗЕТКА Для сварочных аппаратов без вилки соединить кабель питания со стандартной вилкой 2 полюса заземление 3 полюса заземление рассчитанной на потребляемый аппаратом ток Необходимо подключать к стандартной сетевой розетке оборудованной плавким или автоматическим предохранителем специальная заземляющая клемма должна быть соединена с заземляющим проводником желто зеленого цвета линии питания В таблице 1 ТАБ 1 приведены значения в амперах рекомендуемые для предохранителей линии замедленного действия выбранных на основе макс номинального тока вырабатываемого сварочным аппаратом и номинального напряжения питания Для аппаратов напряжение питающей электросети которых может иметь два значения необходимо установить блокирующий винт рукоятки коммутатора переключения напряжения который блокирует переключатель в положении соответствующем имеющемуся в действительности напряжению линии Рис С Внимание Несоблюдение указанных выше правил существенно снижает эффективность электрозащиты предусмотренной изготовителем класс I и может привести к серьезным травмам у людей напр электрический шок и нанесению материального ущерба напр пожару СОЕДИНЕНИЕ КОНТУРА СВАРКИ Д ВНИМАНИЕ ПЕРЕД ТЕМ КАК ВЫПОЛНЯТЬ СОЕДИНЕНИЯ ПРОВЕРИТЬ ЧТО СВАРОЧНЫЙ АППАРАТ ОТКЛЮЧЕН И ОТСОЕДИНЕН ОТ СЕТИ ПИТАНИЯ В таблице 1 ТАБ 1 имеются значения рекомендуемые для кабелей сварки в мм2 в соответствие с максимальным током сварочного аппарата Соединение кабеля сварки держателя электрода На конце имеется специальный зажим который нужен для закручивания открытой части электрода Для сварочных аппаратов с зажимом этот кабель необходимо соединить с зажимом обозначенным символом Соединение кабеля возврата тока сварки Соединяется со свариваемой деталью или с металлическим столом на котором она лежит как можно ближе к выполняемому сварному соединению Для сварочных аппаратов с зажимом этот кабель необходимо соединить с зажимом обозначенным символом эч 40 6 СВАРКА ОПИСАНИЕ ПРОЦЕДУРЫ Эти сварочные аппараты состоят из однофазного трансформатора с падающей характеристикой и подходят для сварки при переменном токе электродами с покрытием тип Е 43 R на основе диаметра указанного на табличке данных Для включения сварочного аппарата нажать на главный выключатель Рис В 1 Интенсивность вырабатываемого тока сварки может непрерывно регулироваться посредством магнитного шунта управляемого вручную Рис В 2 или регулироваться ступенчато посредством шунта управляемого вручную Рис В 3 ПРОВЕРИТЬ МОДЕЛЬ СВАРОЧНОГО АППАРАТА ПРИМ Регулирование тока в случае сварочного аппарата с шунтом должно выполняться с главным выключателем Рис В 1 находящимся в положении О открыто Значение заданного тока 12 читается на градуированной в амперах шкале Рис В 4 расположенной на верхней или боковой панели на машинах оснащенных шкалой Указанный ток соответствует напряжению дуги 1 2 согласно соотношению и2 18 0 04 12 У ЕЫ 50060 ТЕРМОСТАТИЧЕСКАЯ ЗАЩИТА Этот сварочный аппарат защищен от термических перегрузок автоматической защитой термостат с автоматическим восстановлением Коща обмотка достигает заранее установленной температуры защита отключает цепь питания и включает желтую лампу на передней панели Рис В 5 После охлаждения в течение нескольких минут защита автоматически восстанавливается и включает линию питания желтая лампа гаснет Сварочный аппарат готов к дальнейшей работе Сварка Использовать электроды подходящие для работы с переменным током Ток сварки должен выбираться в зависимости от диаметра электрода и типа сварочных работ Ниже приводится таблица допустимых токов сварки в зависимости от диаметра электродов Диаметр электрода мм Ток сварки А минимальный максимальный 1 6 25 50 2 40 80 2 5 60 110 3 2 80 160 4 120 200 Пользователю необходимо учитывать что величина сварочного тока для одного и того же типа электродов выбирается разной в зависимости от положения свариваемых деталей при сварке на плоскости величина тока максимальна а при вертикальном шве или работе над головой минимальна Помните что характер сварочного шва зависит не только от величины тока сварки но и других параметров таких как диаметр и качество электродов длина дуги скорости сваривания и положения сварщика а также от состояния электродов которые должны быть защищены от сырости их упаковкой Выполнение Держа маску ПЕРЕД ЛИЦОМ прикоснитесь к месту сварки концом электрода движение вашей руки должно быть похоже на то каким вы зажигаете спичку Это и есть правильный метод зажигания дуги Оденьте маску на лицо Прикоснитесь к месту сварки
