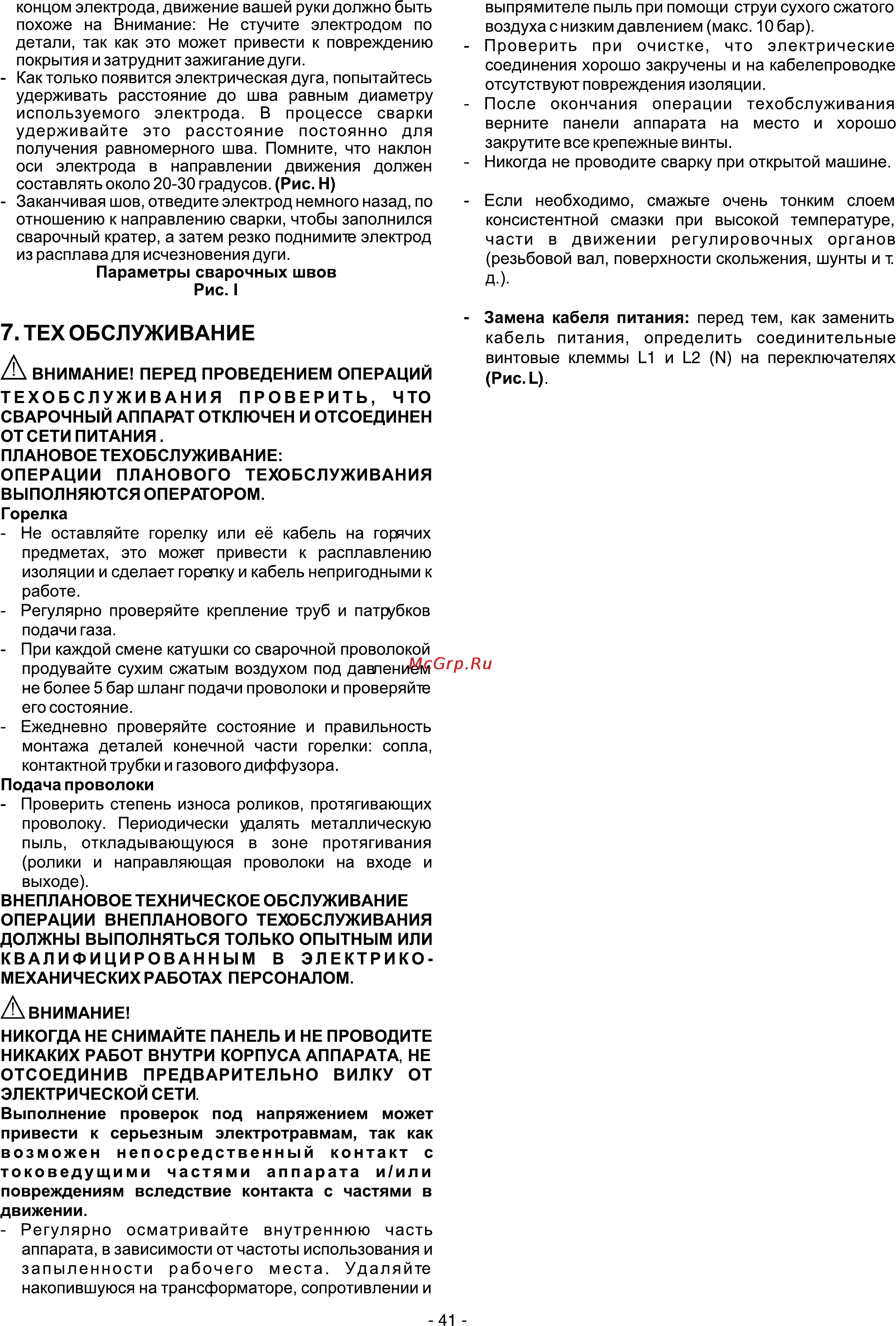

концом электрода движение вашей руки должно быть похоже на Внимание Не стучите электродом по детали так как это может привести к повреждению покрытия и затруднит зажигание дуги Как только появится электрическая дуга попытайтесь удерживать расстояние до шва равным диаметру используемого электрода В процессе сварки удерживайте это расстояние постоянно для получения равномерного шва Помните что наклон оси электрода в направлении движения должен составлять около 20 30 градусов Рис Н Заканчивая шов отведите электрод немного назад по отношению к направлению сварки чтобы заполнился сварочный кратер а затем резко поднимите электрод из расплава для исчезновения дуги Параметры сварочных швов Рис I ВНИМАНИЕ ПЕРЕД ПРОВЕДЕНИЕМ ОПЕРАЦИЙ ТЕХОБСЛУЖИВАНИЯ ПРОВЕРИТЬ ЧТО СВАРОЧНЫЙ АППАРАТ ОТКЛЮЧЕН И ОТСОЕДИНЕН ОТСЕТИ ПИТАНИЯ ПЛАНОВОЕ ТЕХОБСЛУЖИВАНИЕ ОПЕРАЦИИ ПЛАНОВОГО ТЕХОБСЛУЖИВАНИЯ ВЫПОЛНЯЮТСЯ ОПЕРАТОРОМ Горелка Не оставляйте горелку или её кабель на горячих предметах это может привести к расплавлению изоляции и сделает горелку и кабель непригодными к работе Регулярно проверяйте крепление труб и патрубков подачи газа При каждой смене катушки со сварочной проволокой продувайте сухим сжатым воздухом под давлением не более 5 бар шланг подачи проволоки и проверяйте его состояние Ежедневно проверяйте состояние и правильность монтажа деталей конечной части горелки сопла контактной трубки и газового диффузора Подача проволоки Проверить степень износа роликов протягивающих проволоку Периодически удалять металлическую пыль откладывающуюся в зоне протягивания ролики и направляющая проволоки на входе и выходе ВНЕПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОПЕРАЦИИ ВНЕПЛАНОВОГО ТЕХОБСЛУЖИВАНИЯ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО опытным или КВАЛИФИЦИРОВАННЫМ В ЭЛЕКТРИКО МЕХАНИЧЕСКИХ РАБОТАХ ПЕРСОНАЛОМ Д ВНИМАНИЕ НИКОГДА НЕ СНИМАЙТЕ ПАНЕЛЬ И НЕ ПРОВОДИТЕ НИКАКИХ РАБОТ ВНУТРИ КОРПУСА АППАРАТА НЕ ОТСОЕДИНИВ ПРЕДВАРИТЕЛЬНО ВИЛКУ ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ Выполнение проверок под напряжением может привести к серьезным электротравмам так как возможен непосредственный контакт с токоведущими частями аппарата и или повреждениям вследствие контакта с частями в движении Регулярно осматривайте внутреннюю часть аппарата в зависимости от частоты использования и запыленности рабочего места Удаляйте накопившуюся на трансформаторе сопротивлении и 41 Если необходимо смажьте очень тонким слоем консистентной смазки при высокой температуре части в движении регулировочных органов резьбовой вал поверхности скольжения шунты и т Д 7 ТЕХ ОБСЛУЖИВАНИЕ Ж выпрямителе пыль при помощи струи сухого сжатого воздуха с низким давлением макс 10 бар Проверить при очистке что электрические соединения хорошо закручены и на кабелепроводке отсутствуют повреждения изоляции После окончания операции техобслуживания верните панели аппарата на место и хорошо закрутите все крепежные винты Никогда не проводите сварку при открытой машине Замена кабеля питания перед тем как заменить кабель питания определить соединительные винтовые клеммы Ы и 12 Ь на переключателях РисА
