Xoro HSD 706 [11/36] Подключение

Подключите коннектор MINI JACK аудио кабеля (из комплектации проигрывателя) к

разъему AUDIO на правой боковой панели проигрывателя, а белый и красный разъемы

RCAаудио кабеля к аудио входам телевизора.

Если у Вашего телевизора только один аудио вход (моно), используйте любой (белый или

красный) разъем RCA аудио кабеля для подключения к аудио входу телевизора. При этом

необходимо для пункта «Dual Mono» раздела «Dolby» меню настроек проигрывателя

установить одно из двух значений «L-Mono» или «R-Mono». Тогда сигналы всех каналов

записи будут полностью микшироваться в левый (L-Mono) или в правый (R-Mono) выходной

канал проигрывателя, и соответственно поступят в телевизор с моно аудио входом без

потерь.

Подключите коннектор MINI JACK видео/коаксиального кабеля (из комплектации

проигрывателя) к разъему VIDEO/COAXIAL на правой боковой панели проигрывателя. А

желтый коннектор RCA видео/коаксиального кабеля к видео входу телевизора. Для

телевизоров, у которых есть видео вход S-VIDEO, лучше использовать подключение S-

VIDEO кабелем. Для этого необходимо подключить MINI JACK коннектор S-VIDEO кабеля

(из комплектации проигрывателя) к разъему S-VIDEO на правой боковой панели

проигрывателя, а MINI-DIN коннектор S-VIDEO кабеля к S-VIDEO входу телевизора.

Перед подключением к телевизору, необходимо полностью обесточить DVD

проигрыватель. Если Вы подключаете DVD проигрыватель к телевизору с помощью

S-VIDEO кабеля, пожалуйста, НЕ подключайте при этом желтый коннектор RCA

видео/коаксиального кабеля к VIDEO входу телевизора. Лучшее качество

изображения обеспечивается при подключении DVD проигрывателя к S-VIDEO входу

телевизора.

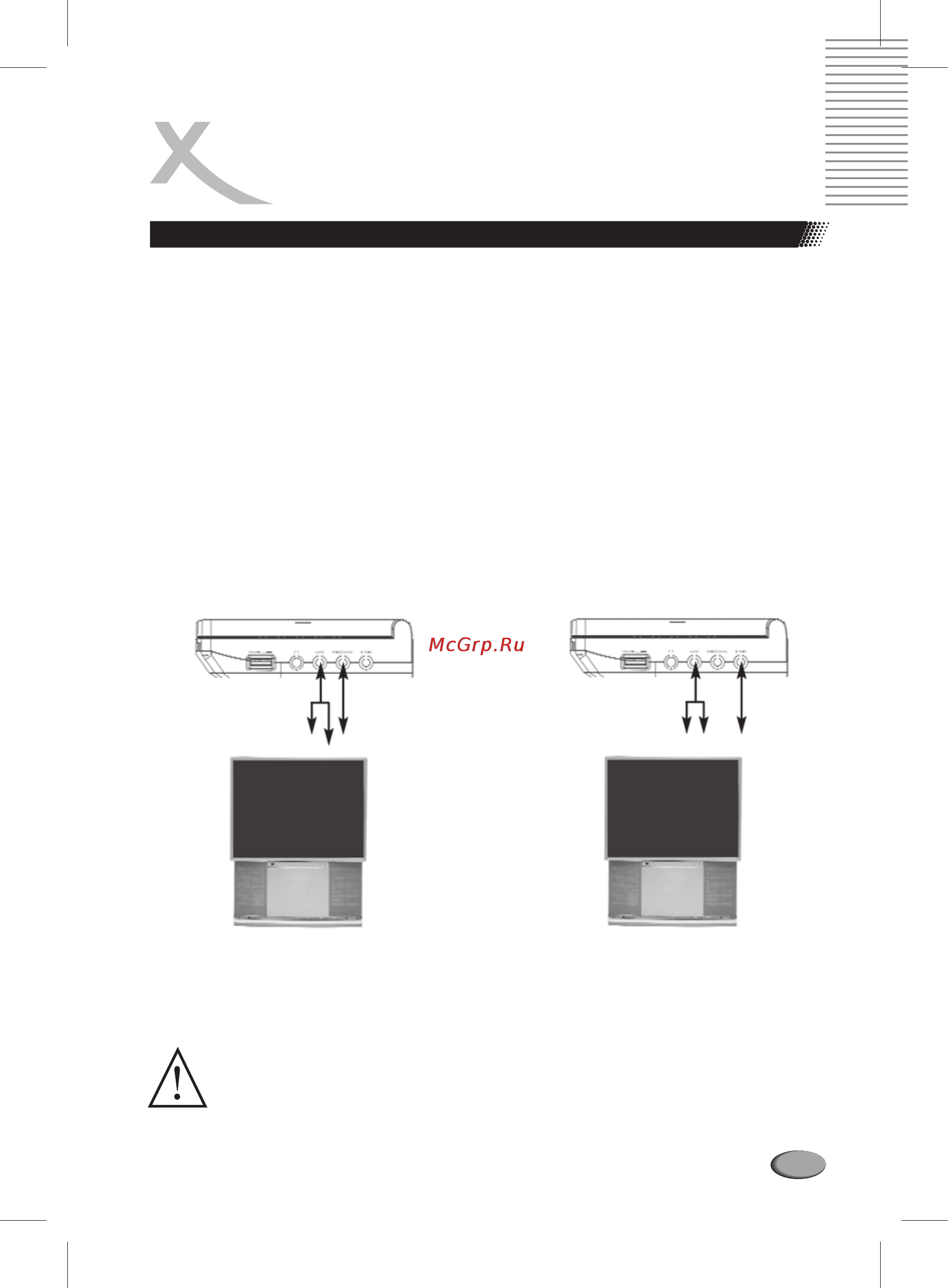

ПОДКЛЮЧЕНИЕ

Разъем

AUDIO

Разъем

VIDEO/COAXIAL

белый желтый

красный

Рис. А. Подключение к VIDEO входу

телевизора

Разъем

AUDIO

Разъем

S-VIDEO

белый красный

Рис. B. Подключение к S-VIDEO входу

телевизора

Подключение проигрывателя к телевизору
