ПОДКЛЮЧЕНИЕ

Подключите коннектор MINI JACK аудио кабеля (из комплектации проигрывателя) к

разъему AUDIO на правой боковой панели проигрывателя, а белый и красный разъемы

RCA аудио кабеля к аудио входам телевизора.

Если у Вашего телевизора только один аудио вход (моно), используйте любой (белый

или красный) разъем RCA аудио кабеля для подключения к аудио входу телевизора. При

этом необходимо для пункта «Dual Mono» раздела «Dolby» меню настроек

проигрывателя установить одно из двух значений «L%Mono» или «R%Mono». Тогда

сигналы всех каналов записи будут полностью микшироваться в левый (L%Mono) или в

правый (R%Mono) выходной канал проигрывателя, и соответственно поступят в

телевизор с моно аудио входом без потерь.

Подключите коннектор MINI JACK видео/коаксиального кабеля (из комплектации

проигрывателя) к разъему VIDEO/COAXIAL на правой боковой панели проигрывателя. А

желтый коннектор RCA видео/коаксиального кабеля к видео входу телевизора. Для

телевизоров, у которых есть видео вход S%VIDEO, лучше использовать подключение S%

VIDEO кабелем. Для этого необходимо подключить MINI JACK коннекторS%VIDEO кабеля

(из комплектации проигрывателя) к разъему S%VIDEO на правой боковой панели

проигрывателя, а MINI%DIN коннектор S%VIDEO кабеля к S%VIDEO входу телевизора.

Перед подключением к телевизору, необходимо полностью обесточить DVD

проигрыватель. Если Вы подключаете DVD проигрыватель к телевизору с

помощью S%VIDEO кабеля, пожалуйста, НЕ подключайте при этом желтый

коннектор RCA видео/коаксиального кабеля к VIDEO входу телевизора. Лучшее

качество изображения обеспечивается при подключении DVD проигрывателя к S%

VIDEO входу телевизора.

Разъем

AUDIO

Разъем

VIDEO/COAXIAL

белый желтый

красный

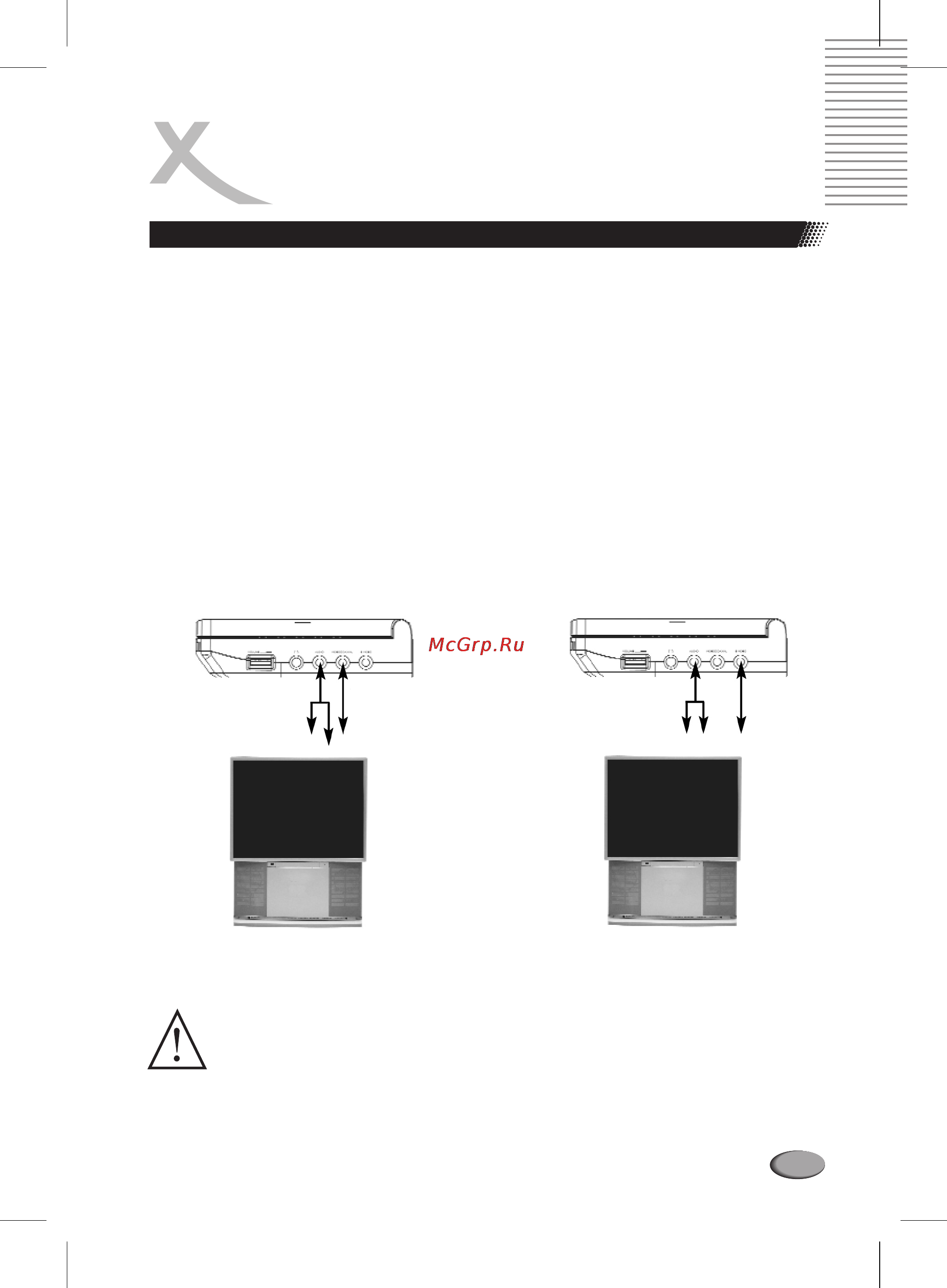

Рис. А. Подключение к входу

телевизора

VIDEO

Разъем

AUDIO

Разъем

SGVIDEO

белый красный

Рис. . Подключение к входу

телевизора

B SGVIDEO

Подключение проигрывателя к телевизору
