Celestron AstroMaster 114 AZ [4/7] Ручное управление телескопом

7. Ослабьте фиксаторы секций опор, расположенные в нижней части опор (Рис. 2-7),

выдвиньте секции опор на требуемую длину и закрепите фиксаторы. Тренога с

полностью выдвинутыми секциями опор показана на Рис. 2-8.

8. Тренога обладает наибольшей жесткостью и устойчивостью в нижнем положении.

Ручное управление телескопом

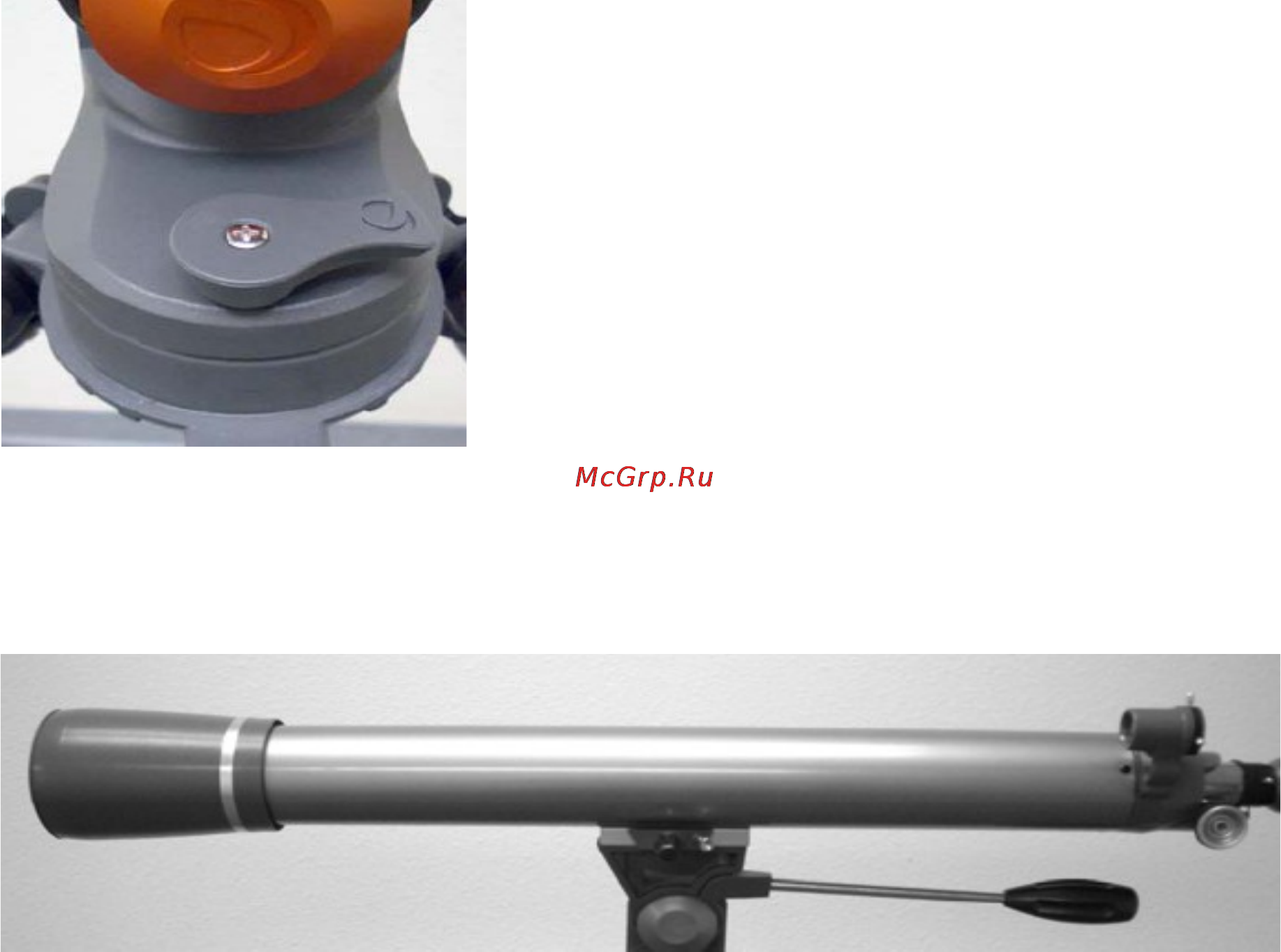

Монтировка телескопа AstroMaster легко поворачивается в любом направлении. Контроль

положения телескопа по вертикали осуществляются с помощью рычага управления (Рис. 2-10).

Фиксация положения монтировки по горизонтали осуществляется при помощи фиксатора (Рис.

2-9).

Для того, чтобы ослабить фиксацию положения телескопа,

поверните рычаг управления и фиксатор против часовой

стрелки. После этого, вы сможете с легкостью поворачивать

телескоп в любом направлении. Для фиксации поверните

рычаг и фиксатор по часовой стрелке.

Рис. 2-9

Рис. 2-10

Установка трубы телескопа на монтировку

Труба телескопа устанавливается сверху на монтировку при помощи пластины типа "ласточкин

хвост" (Рис. 2-11). У телескопов Ньютона 114 AZ установочная пластина представляет собой

скобу, прикрепленную к хомутам оптической трубы. У телескопов-рефракторов 70 AZ и 90 AZ

установочная пластина расположена вдоль трубы и прикреплена к нижней ее части. Перед тем,

как установить трубу телескопа на монтировку, убедитесь что фиксатор и рычаг

управления закреплены. Поверните площадку для установки телескопа в горизонтальное

положение как показано на Рис. 2-10. Это необходимо для того, чтобы при установке
