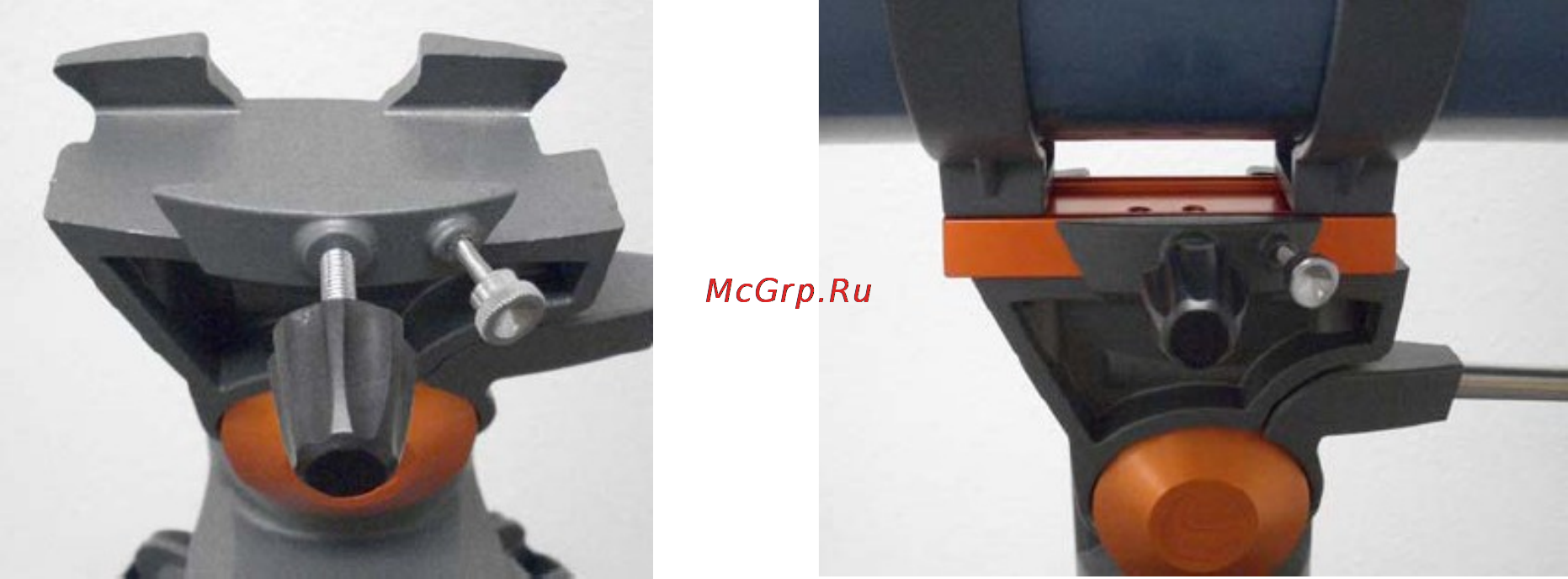

Рис. 2-11 Рис. 2-12

Фиксатор и предохранительный винт

на платформе для крепления телескопа.

Показана труба телескопа 90AZ.

оптической трубы телескопа не произошло резких движений монтировки. Снимите крышку,

закрывающую объектив рефрактора или крышку, находящуюся в передней части оптической

трубы рефлектора. Для установки трубы телескопа:

1. Снимите бумажную упаковку с оптической трубы телескопа. Перед тем, как снять

бумажную упаковку с трубы телескопа Ньютона 114 AZ потребуется снять хомуты с

трубы.

2. Ослабьте фиксатор и предохранительный винт на монтировке сбоку на платформе для

крепления телескопа так, чтобы винты не выступали во внутреннюю часть платформы

см. Рис. 2-11.

3. Задвиньте пластину для крепления типа ласточкин хвост в прорезь в верхней части

платформы для крепления телескопа (рис. 2-12).

4. Закрепите пластину на платформе при помощи фиксатора.

5. Затяните предохранительный винт до положения, при котором конец винта упирается

сбоку в пластину.

ПРИМЕЧАНИЕ: Никогда не ослабляйте какие-либо фиксаторы трубы телескопа или

монтировки, кроме фиксаторов по осям прямых восхождений и склонений.

Установка диагонального зеркала и окуляров (рефрактор)

Диагональное зеркало представляет собой призму, которая преломляет изображение под

прямым углом относительно оси телескопа-рефрактора. Это позволяет наблюдать в более

комфортном положении. Диагональное зеркало дает прямое изображение, при котором

изображение не перевернуто сверху вниз и справа налево, что делает телескоп подходящим для

наблюдений наземных объектов. Также, диагональное зеркало может поворачиваться в любое

положение для обеспечения большей комфортности наблюдений. Для установки диагонального

зеркала и окуляров:

1. Вставьте малую посадочную втулку диагонального зеркала в адаптер для окуляров

1.25” фокусировочного узла телескопа-рефрактора – Рис. 2-13. Перед установкой убедитесь,

что два фиксатора окуляра, расположенные на адаптере не выступают внутрь адаптера, а также

не забудьте снять крышку с адаптера.
