Celestron PowerSeeker 114 EQ [4/8] Сборка телескопа
![Celestron PowerSeeker 114 EQ [4/8] Сборка телескопа](/views2/1029363/page4/bg4.png)
- 4 -

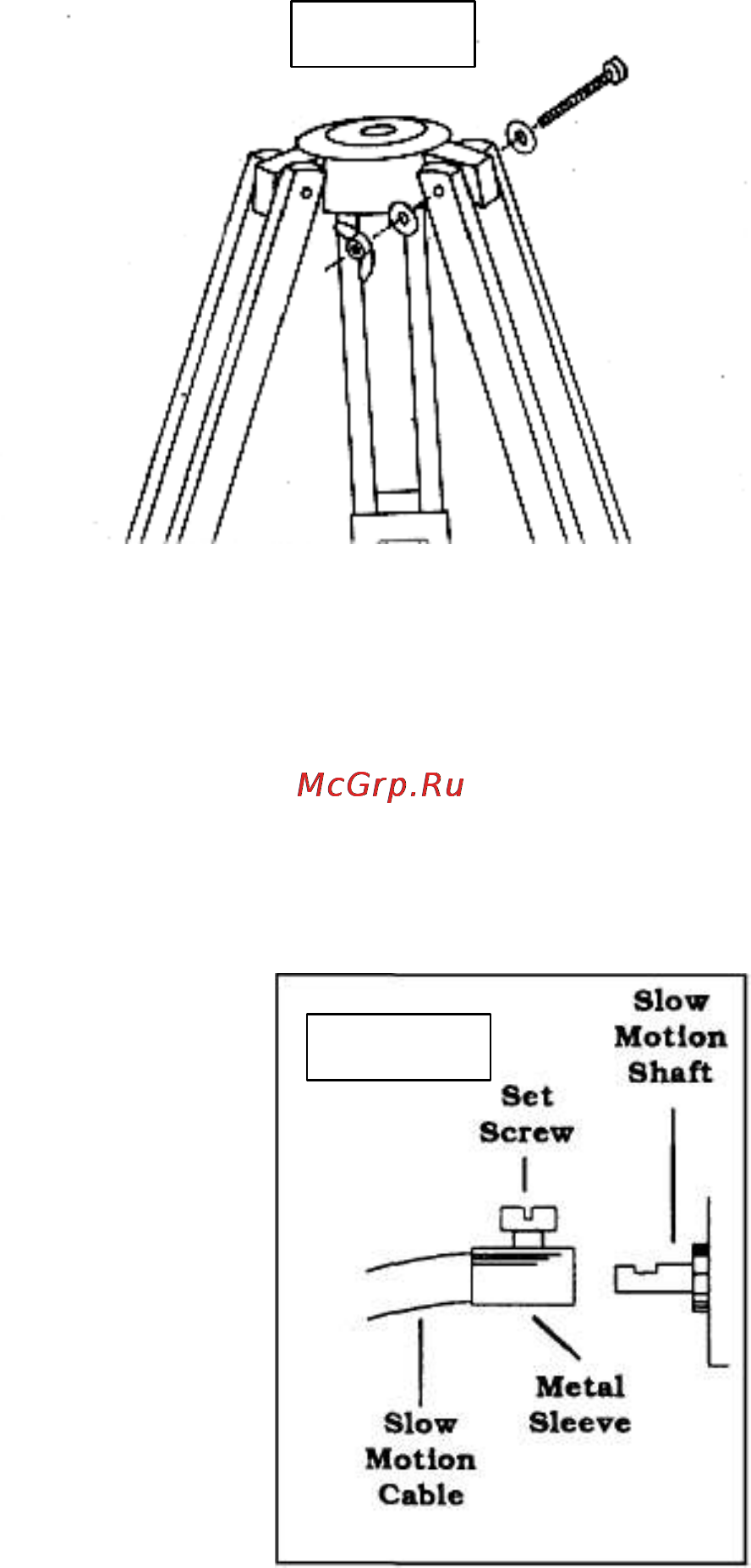

Рис. 1-2
Рис. 1-3
Сборка телескопа
Прежде всего, возьмите экваториальную монтировку (18), опоры треноги (10) и узел крепления
треноги (9).
1. Совместите пазы опоры с выступами на узле крепления треноги (9). Убедитесь, что крепления
для стяжки (13) на опорах повернуты внутрь.
2. Проденьте винты из комплекта через
отверстия в опорах и крепежном узле
(рис. 1-2). Наденьте на винт гайку с шайбой
и закрутите. Данное крепление не следует
затягивать до конца, чтобы позднее при
установке полочки для принадлежностей
отрегулировать расстановку опор. Теперь на
штатив можно устанавливать полочку для
аксессуаров.
3. Установите полочку для принадлежностей на
стяжку треноги (13), совместите отверстия и
закрепите ее тремя барашковыми винтами.
Затяните все винты и убедитесь в
устойчивости конструкции.
Установка экваториальной монтировки
1. Вставьте экваториальную монтировку (18) в отверстие узла крепления треноги (9).
2. Поверните экваториальную монтировку таким образом, чтобы направление оси склонений
(куда вставляется ось противовеса (16)) совпало с направлением одной из опор треноги.
3. Прикрутите монтировку к треноге с помощью винта крепления монтировки (11) в нижней ее
части.
Перед установкой оптической трубы необходимо предварительно
установить на монтировку противовес и рукоятки механизмов тонких
движений.
1. Вверните ось противовеса (16) по часовой стрелке в ось
склонений экваториальной монтировки. Установите на ось
противовес (17) и закрепите его винтом, расположенным на
его боковой части.
2. Возьмите рукоятку механизма тонких движений по оси
склонений (7) и установите ее на монтировку с помощью
крепежного винта (рис. 1-3). Крепежный винт затягивается на
сточенной поверхности вала механизма тонких движений,
предотвращая проскальзывание тросика во время
наблюдений.
3. Возьмите рукоятку тонкой настройки по оси прямого восхождения (17) и установите ее
вышеописанным способом.
Установка оптической трубы
Теперь вы готовы к установке оптической трубы (5) на экваториальную монтировку (18).
1. Немного ослабьте винты (4), которыми фиксируется положение хомутов на трубе.
2. Расставьте хомуты так, чтобы расстояние между ними равнялось расстоянию между
отверстиями посадочной площадки (20).
3. Установите трубу на монтировку, продев шпильки, расположенные в нижней части хомутов,
через отверстия в монтировке.
