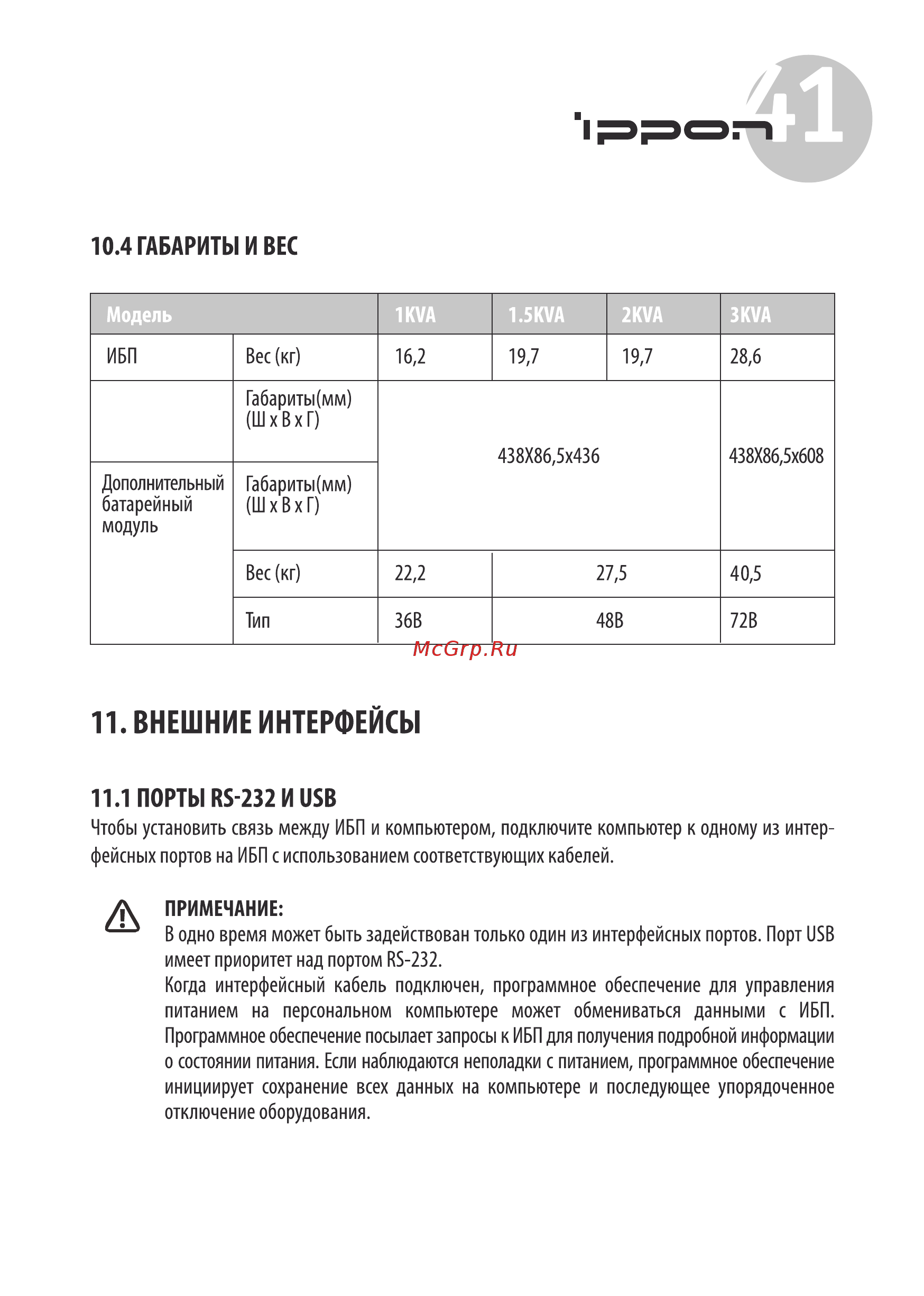

4 10 4 ГАБАРИТЫ И ВЕС Модель ИБП Вес кг 1KVA 1 5KVA 2KVA 3KVA 16 2 19 7 19 7 28 6 Габариты мм ШхВхГ 438X86 5x436 Дополнительный батарейный модуль 438X86 5x608 Габариты мм ШхВхГ Вес кг 22 2 27 5 40 5 Тип 36В 48В 72В 11 ВНЕШНИЕ ИНТЕРФЕЙСЫ 11 1 ПОРТЫ RS 232 И USB Чтобы установить связь между ИБП и компьютером подключите компьютер к одному из интер фейсных портов на ИБП с использованием соответствующих кабелей А ПРИМЕЧАНИЕ В одно время может быть задействован только один из интерфейсных портов Порт USB имеет приоритет над портом RS 232 Когда интерфейсный кабель подключен программное обеспечение для управления питанием на персональном компьютере может обмениваться данными с ИБП Программное обеспечение посылает запросы к ИБП для получения подробной информации о состоянии питания Если наблюдаются неполадки с питанием программное обеспечение инициирует сохранение всех данных на компьютере и последующее упорядоченное отключение оборудования
