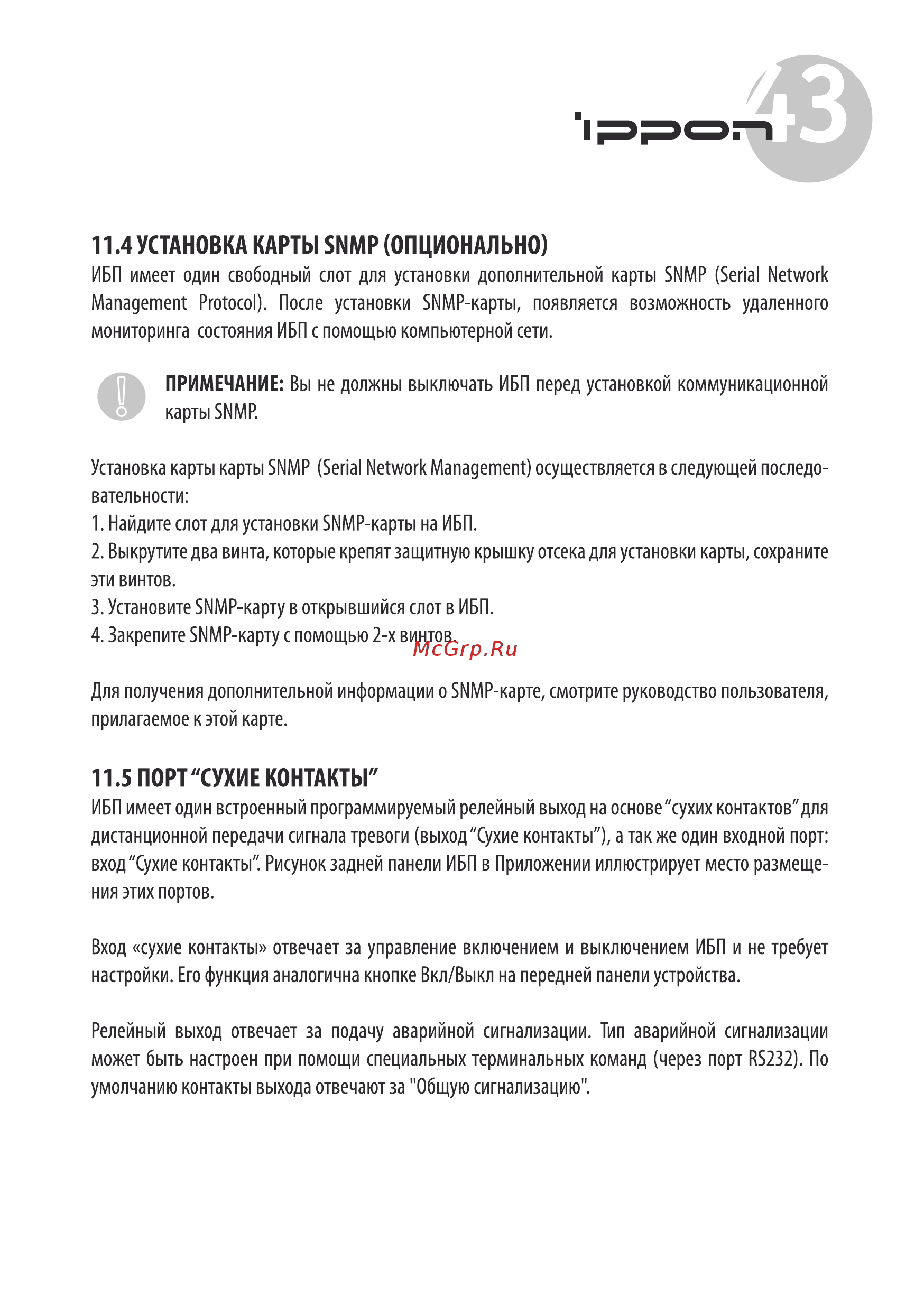

11 4 УСТАНОВКА КАРТЫ SNMP ОПЦИОНАЛЬНО ИБП имеет один свободный слот для установки дополнительной карты SNMP Serial Network Management Protocol После установки SNMP карты появляется возможность удаленного мониторинга состояния ИБП с помощью компьютерной сети ПРИМЕЧАНИЕ Вы не должны выключать ИБП перед установкой коммуникационной карты SNMP Установка карты карты SNMP Serial Network Management осуществляется в следующей последо вательности 1 Найдите слот для установки SNMP карты на ИБП 2 Выкрутите два винта которые крепят защитную крышку отсека для установки карты сохраните эти винтов 3 Установите SNMP карту в открывшийся слот в ИБП 4 Закрепите SNMP карту с помощью 2 х винтов Для получения дополнительной информации о SNMP карте смотрите руководство пользователя прилагаемое к этой карте 11 5 ПОРТ СУХИЕ КОНТАКТЫ ИБП имеет один встроенный программируемый релейный выход на основе сухих контактов для дистанционной передачи сигнала тревоги выход Сухие контакты а так же один входной порт вход Сухие контакты Рисунок задней панели ИБП в Приложении иллюстрирует место размеще ния этих портов Вход сухие контакты отвечает за управление включением и выключением ИБП и не требует настройки Его функция аналогична кнопке Вкл Выкл на передней панели устройства Релейный выход отвечает за подачу аварийной сигнализации Тип аварийной сигнализации может быть настроен при помощи специальных терминальных команд через порт RS232 По умолчанию контакты выхода отвечают за Общую сигнализацию
