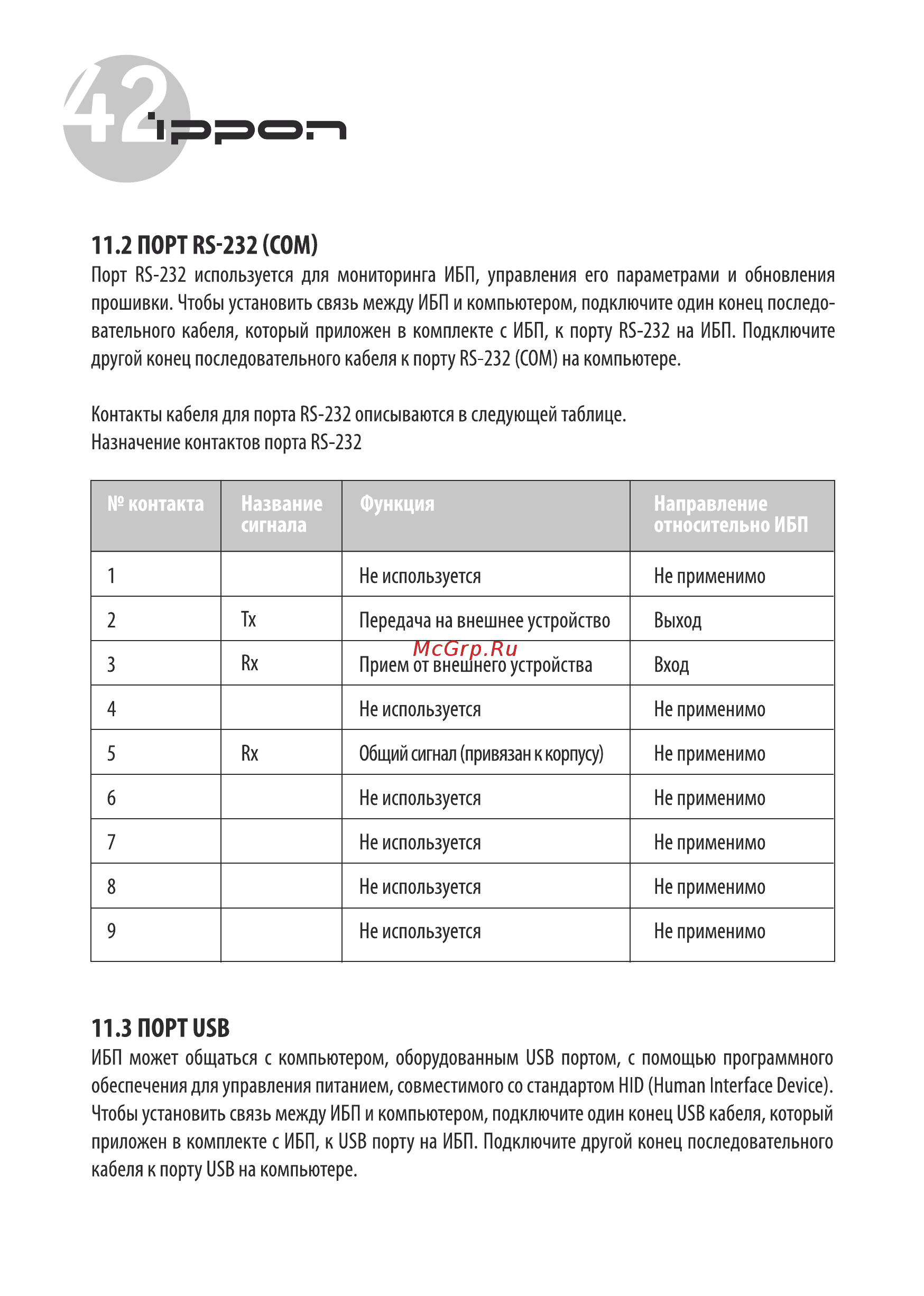

11 2 ПОРТ К5 232 СОМ Порт И 232 используется для мониторинга ИБП управления его параметрами и обновления прошивки Чтобы установить связь между ИБП и компьютером подключите один конец последо вательного кабеля который приложен в комплекте с ИБП к порту В 232 на ИБП Подключите другой конец последовательного кабеля к порту В 232 СОМ на компьютере Контакты кабеля для порта 133 232 описываются в следующей таблице Назначение контактов порта 135 232 контакта Название сигнала 1 Функция Направление относительно ИБП Не используется Неприменимо 2 Тх Передача на внешнее устройство Выход 3 Rx Прием от внешнего устройства Вход Не используется Неприменимо Общий сигнал привязан к корпусу Неприменимо б Не используется Неприменимо 7 Не используется Неприменимо 8 Не используется Неприменимо 9 Не используется Неприменимо 4 5 Rx 11 3 ПОРТ USB ИБП может общаться с компьютером оборудованным USB портом с помощью программного обеспечения для управления питанием совместимого со стандартом HID Human Interface Device Чтобы установить связь между ИБП и компьютером подключите один конец USB кабеля который приложен в комплекте с ИБП к USB порту на ИБП Подключите другой конец последовательного кабеля к порту USB на компьютере
