Для настройки соосности искателя и трубы телескопа:
1. Снимите крышки с объектива и окуляра искателя и телескопа. Выберите хорошо
видимый днем объект на расстоянии от 400 метров и наведите на него телескоп.
2. Посмотрите в окуляр искателя на то же объект и запомните его положение.
3. Не двигая трубу телескопа, поворотами винтов на кольцах крепления искателя
установите перекрестие, видимое в искатель, на объект. Центр перекрестия должен
совпадать с центром объекта, видимого в главную трубу телескопа. Для
правильной центровки может потребоваться несколько попыток.
4. Если изображение в искателе нерезкое (не в фокусе), потребуется провести
фокусировку искателя. На корпусе искателя, между объективом и креплением
находится кольцо. Ослабьте его несколькими поворотами против часовой стрелки.
Затем движениями объектива относительно корпуса искателя добейтесь резкого
изображения. Зафиксируйте кольцо.
Установка диагональной призмы и окуляра- 80-мм модель
Диагональная призма отклоняет световые лучи на 45°относительно оптической оси
телескопа. Это позволяет наблюдателю смотреть в окуляр в более удобном положении.
Диагональная призма также дает прямое (незеркальное и неперевернутое) изображение
объекта, что удобно для наблюдения наземных объектов. Диагональная призма может
поворачиваться в любое удобное положение. Для установки диагональной призмы и
окуляров:
Снимите крышку с задней части телескопа поворотом против часовой стрелки -
рис. 2-18.
1. Установите диагональную призму трубкой меньшего диаметра в отверстие
окулярной части телескопа. Убедитесь, что винты на телескопе не мешают
установке призмы (не входят внутрь установочного отверстия). Установив призму,
зажмите винты для ее прочной фиксации – рис. 2-19.
2. Установите посадочную втулку окуляра в отверстие на диагональной призме, перед
тем убедившись, что винты не входят внутрь установочного отверстия. Зажмите
винты на призме для фиксации окуляра в отверстии-см. рис. 2-20.
3. Смена окуляров производится в обратном порядке, см.п.2 и 3 выше.

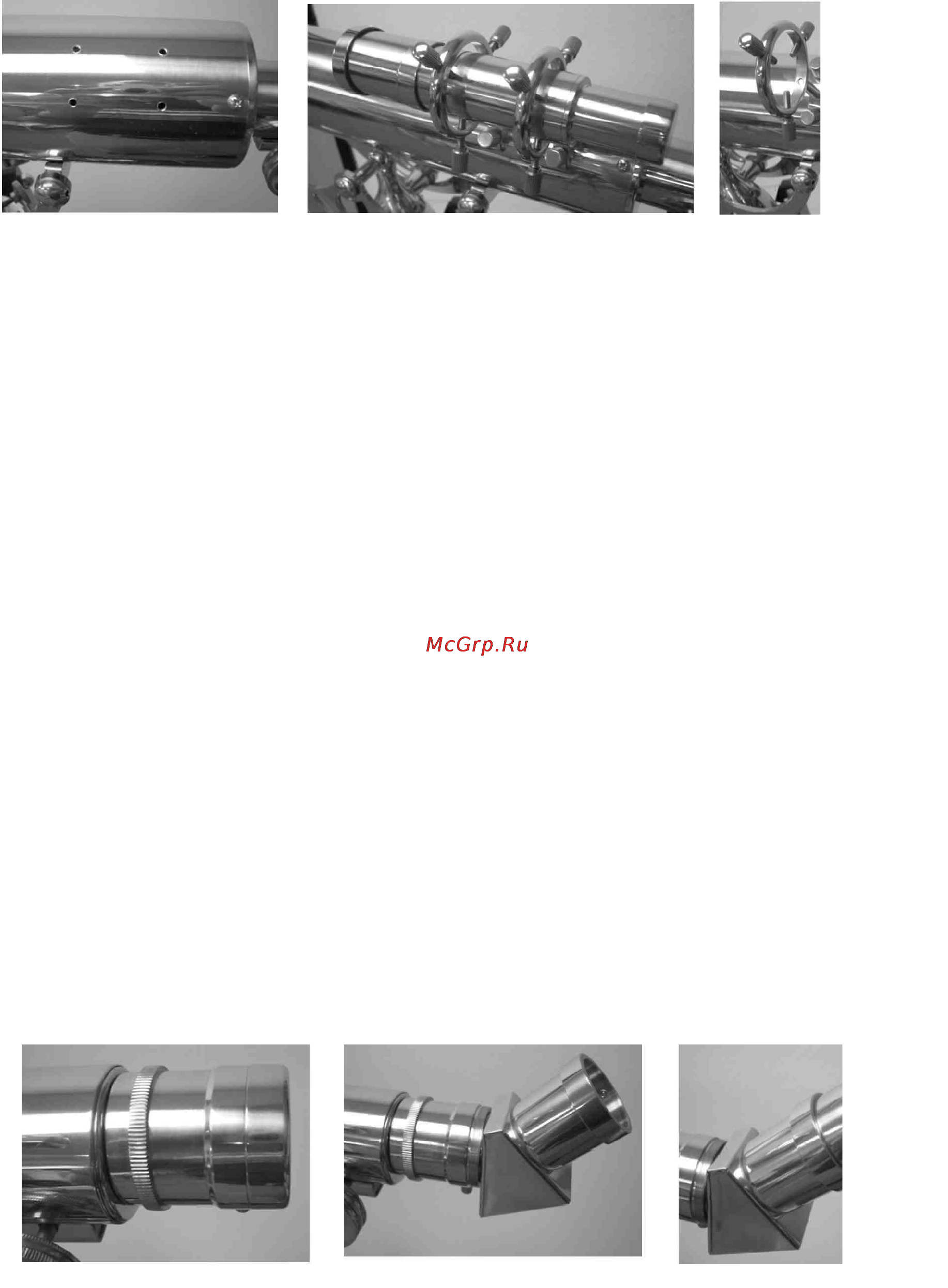

Рис.2-18 Рис. 2-19 Рис. 2-20
