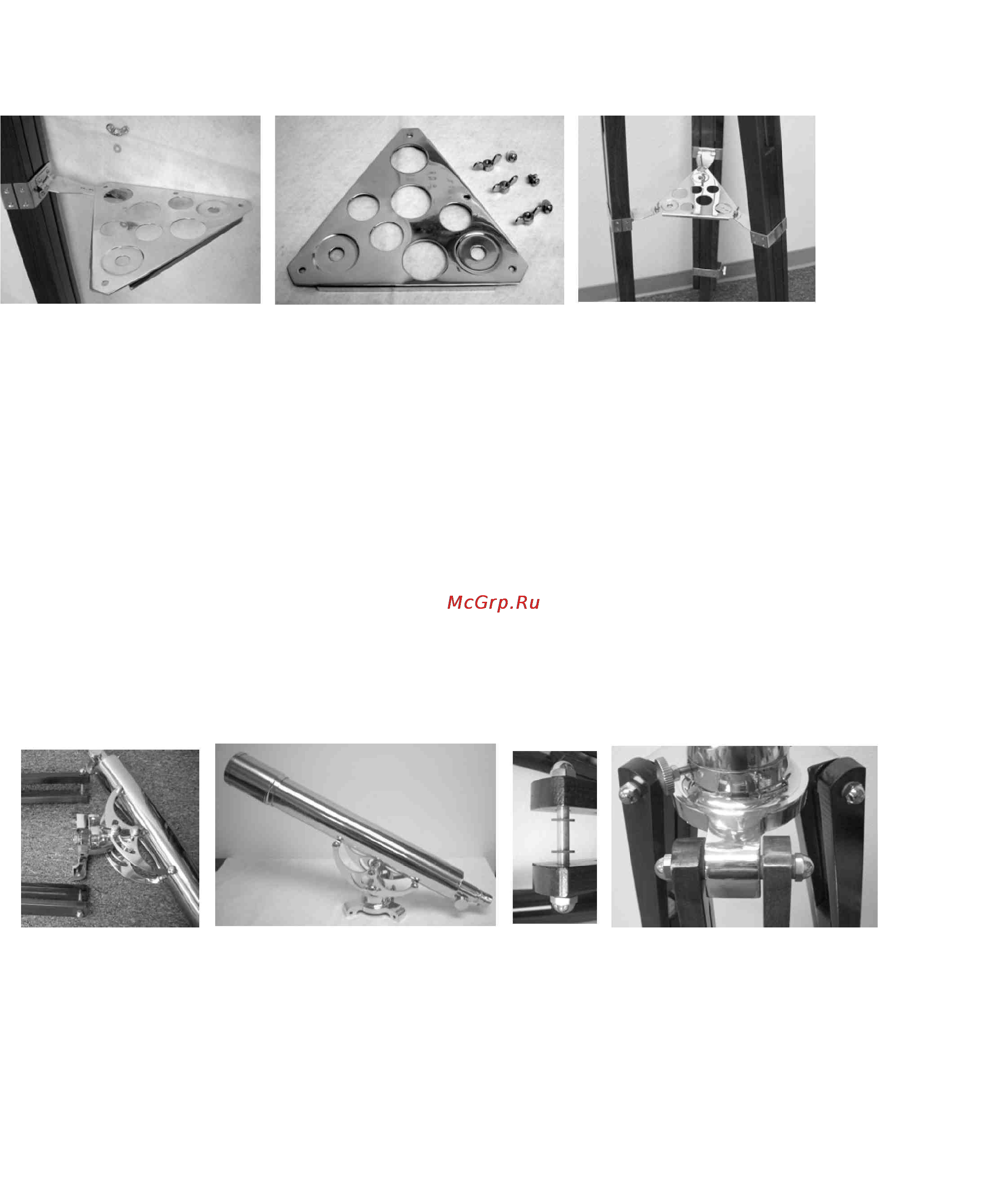

6. На рис. 2-5 показано присоединение площадки к креплению на опоре штатива. В процессе
сборки достаточно завинтить винты вручную, а после закрепления всех трех следует прочно
затянуть их с помощью крестообразной отвертки, придерживая другой рукой крыльчатую
гайку.
7. Установленная и закрепленная площадка показана на рис.2-7
Рис. 2-5 Рис. 2-6 Рис. 2-7
8. Опоры штатива могут быть вытянуты на желаемую длину. Для 50-мм модели минимальная
высота штатива составляет 89 см., максимальная- 152 см.; для 80-мм. модели -109 и 183 см.
соответственно. Ослабив фиксатор в нижней части каждой опоры (рис.2-2), можно вытянуть
центральную секцию опоры на желаемую длину. Затем следует снова затянуть фиксаторы.
9. Высота штатива может подгоняться до достижения наиболее удобного положения. Наибольшей
устойчивостью штатив обладает при малом выдвижении опор треноги.
10. На 80-мм модели отверстия в полочке для аксессуаров могут использоваться для хранения
дополнительных (не идущих в комплекте) окуляров посадочным диаметром 1.25".
Установка телескопа и монтировки на штатив
Труба телескопа поставляется с уже присоединенной азимутальной монтировкой. Следующим шагом
сборки будет присоединение трубы уже закрепленной на ней монтировкой) к штативу. Для этой
работы потребуется два человека, поскольку опоры штатива могут легко смещаться в ходе
центрирования болтов, которые скрепляют верхнюю часть штатива с нижней частью монтировки. На
рисунках показана 80-мм модель. Для 50 –мм модели, если не указано иначе, порядок сборки то же.
Рис. 2-8 Рис. 2-9 Рис. 2-10 Рис. 2-11
1. Расположите штатив на полу.
2. Разместите оптическую трубу с монтировкой между двумя опорами штатива, показано на рис. 2-8
3. Отверстия в монтировке нижней части рис. 2-9) должны располагаться между опорами штатива и
крепиться к ним винтовой стяжкой опоры- см. рис. 2-10.
4. Извлеките стяжку (болт с шайбами) из верхней части каждой опоры. В 50-мм модели шайбы на
внутренней части стяжки отсутствуют.
5. Поместите проушину- отверстие монтировки в верхнюю часть опоры. Затем проденьте болт с шайбой
с одной стороны опоры сквозь проушину- отверстие монтировки в совпадающее отверстие на другой
стороне опоры. Шайбы на опоре должны располагаться так же, как они были смонтированы до
разборки. Затяните болты ключом.
6. Присоединенная к штативу монтировка должна выглядеть как на рисунке 2-11.
