Сборка телескопа
В данной части инструкции описан порядок сборки телескопа Ambassador. Поскольку некоторые детали
телескопа (особенно 80-мм модели) довольно тяжелы, то, для обеспечения аккуратности и во избежание
появления царапин на бронзовой отделке, сборку телескопа легче производить вдвоем. Части телескопа
упакованы в защитную обертку, которую нужно снимать осторожно.
Телескоп поставляется в одной коробке. В комплект всех моделей телескопов Ambassador входят:
оптическая труба с присоединенной азимутальной монтировкой, три опоры треноги, полочка для
аксессуаров/распорка треноги, инструкция по эксплуатации.
Кроме этого, в комплект 80-мм модели входят: окуляр, призма прямого изображения, искатель прямого
изображения, крепление искателя с крепежной фурнитурой.
Для сборки телескопа потребуется малая крестообразная отвертка и два малых гаечных ключа на 16 мм.
(5/8").
Сборка штатива
1. Извлеките из коробки три опоры штатива – рис.2-1. Опоры штатива 50-мм телескопа несколько меньше в
длину и ширину, чем у 80-мм модели, в остальном они аналогичны.
2. Ослабьте (поворотом против часовой стрелки) винт- фиксатор в нижней части опоры (рис.2-2), и
выдвиньте центральную деревянную секцию приблизительно на 25 см, что упростит сборку. Затяните винт-
фиксатор. Повторите те же действия для других опор треноги. Верхняя часть опор должна выглядеть как на
рисунке 2-3.
3. Затем нужно установить площадку для аксессуаров (распорку), присоединив ее к креплениям на опорах
– крепление изображено на рис. 2-4. Обратите внимание: крепление в 80-мм модели (оно изображено на
рисунке) имеет 5 отверстий, а в 50-мм модели используется продольный паз. Петли крепления на всех трех
опорах должны быть обращены внутрь.
4. Площадка для аксессуаров показана на рис.2-6 –вместе с тремя крыльчатыми гайками и тремя винтами с
шайбами. На рисунке винты и шайбы показаны отдельно от крыльчатых гаек: в комплекте поставки они
соединены во избежание утери мелких деталей, но для сборки их нужно развинтить.
5. Площадку нужно установить, как показано на рисунке- с тем, чтобы крыльчатые гайки навинчивались
сверху на винты с шайбами, пропущенные сквозь площадку с нижней ее стороны. Сначала установите гайки
и винты с шайбами во второе от опоры штатива отверстие площадки (на 80-мм модели). На 50-мм модели
они устанавливаются в среднюю часть паза крепления на опоре. Место присоединения площадки и
креплению на опоре возможно впоследствии изменить.

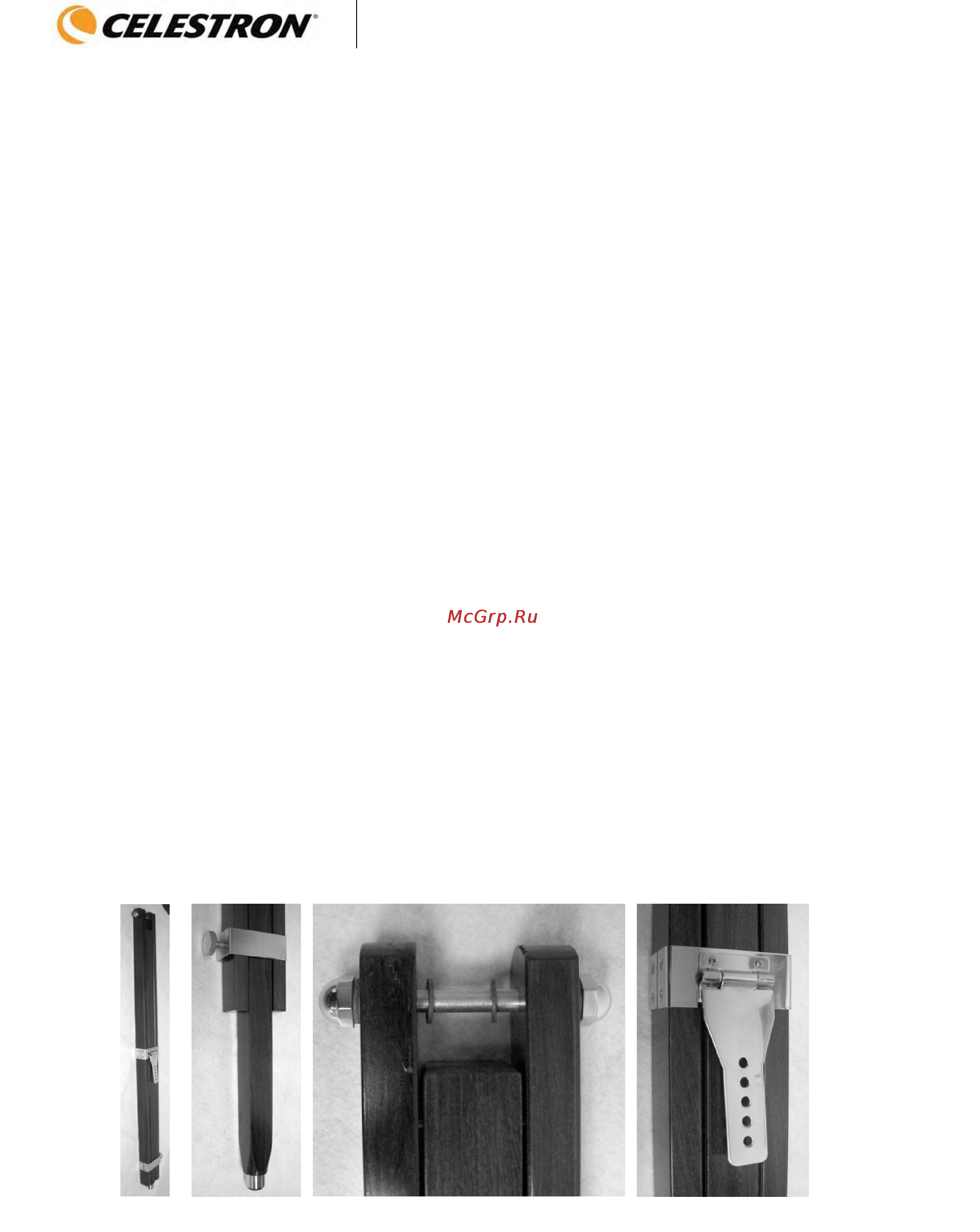

Рис.2-1 Рис.2-2 Рис.2-3 Рис.2-4
