43

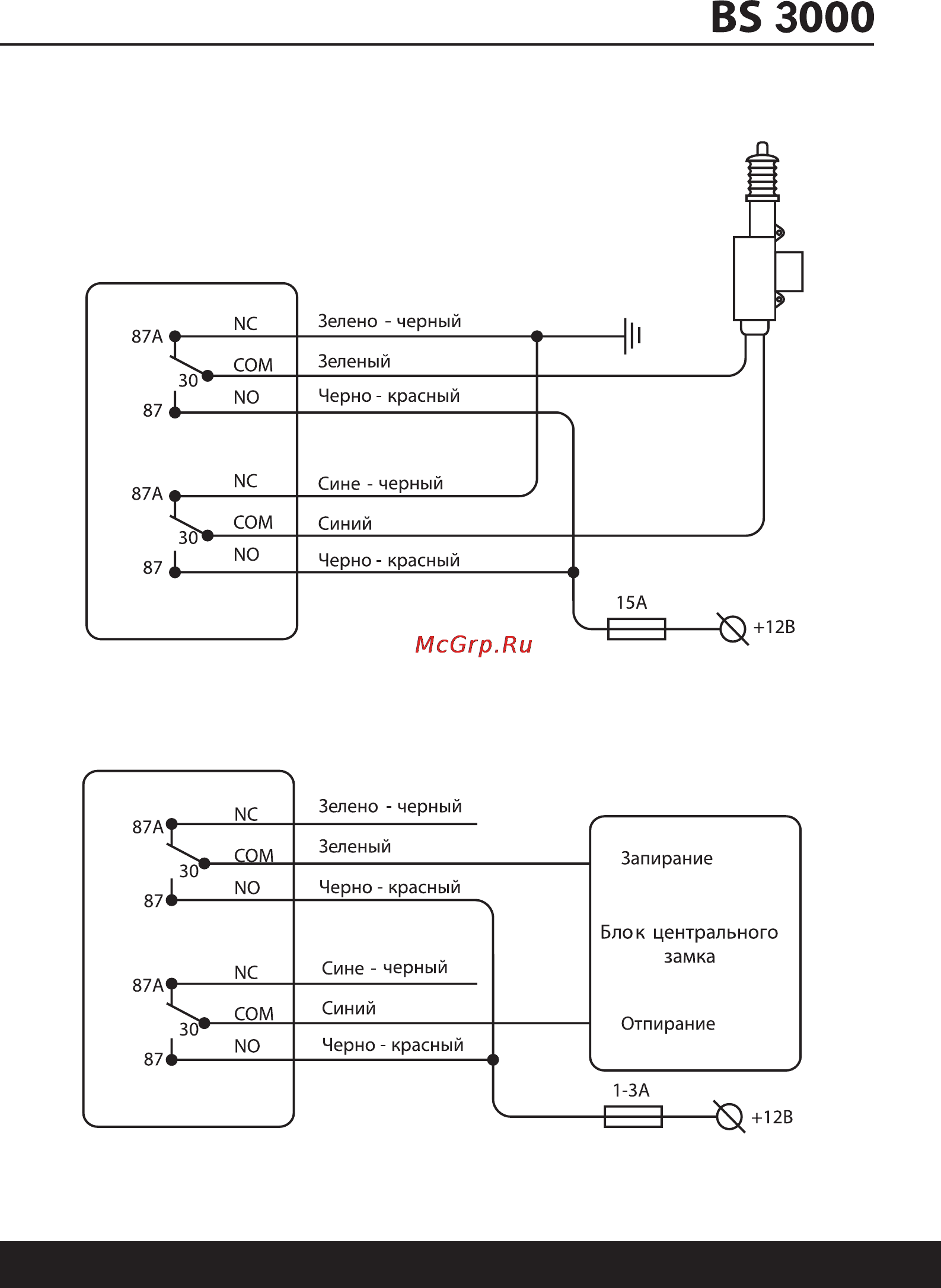

13. Схемы подключения Ц.3.
Подключение дополнительного электропривода (импульс 0.8 с)
Подключение к штатному блоку с управлением положительным (+12 В) импульсом 0.8 с
