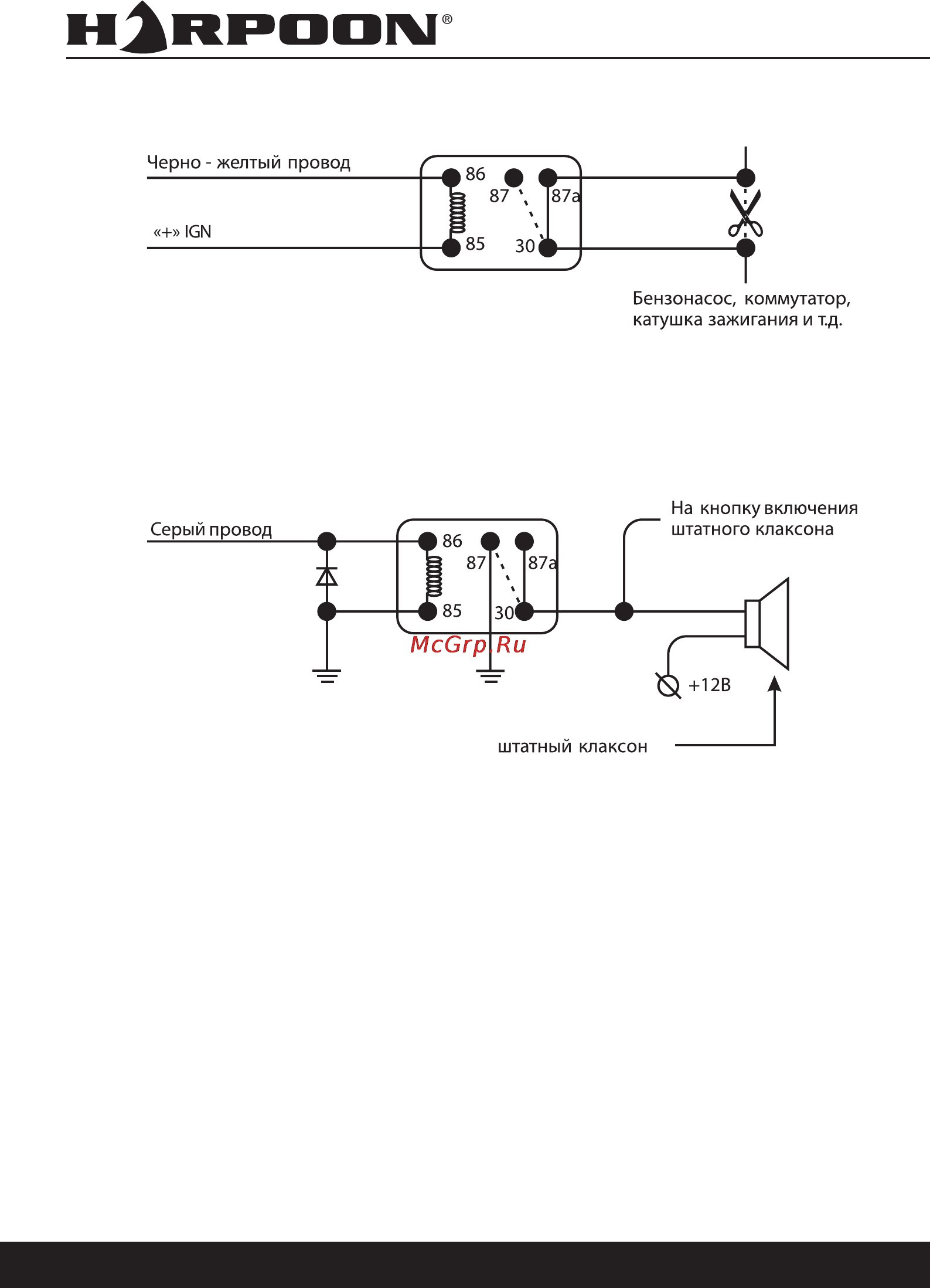

15. Схема подключения дополнительной блокировки двигателя
16. Схема подключения штатного клаксона
Система HARPOON допускает подключение как обычной сирены, так и штатного клаксона, вариант
использования звукового оповещающего устройства выбирается программно(см. таблицу программирования
охранных функций).
