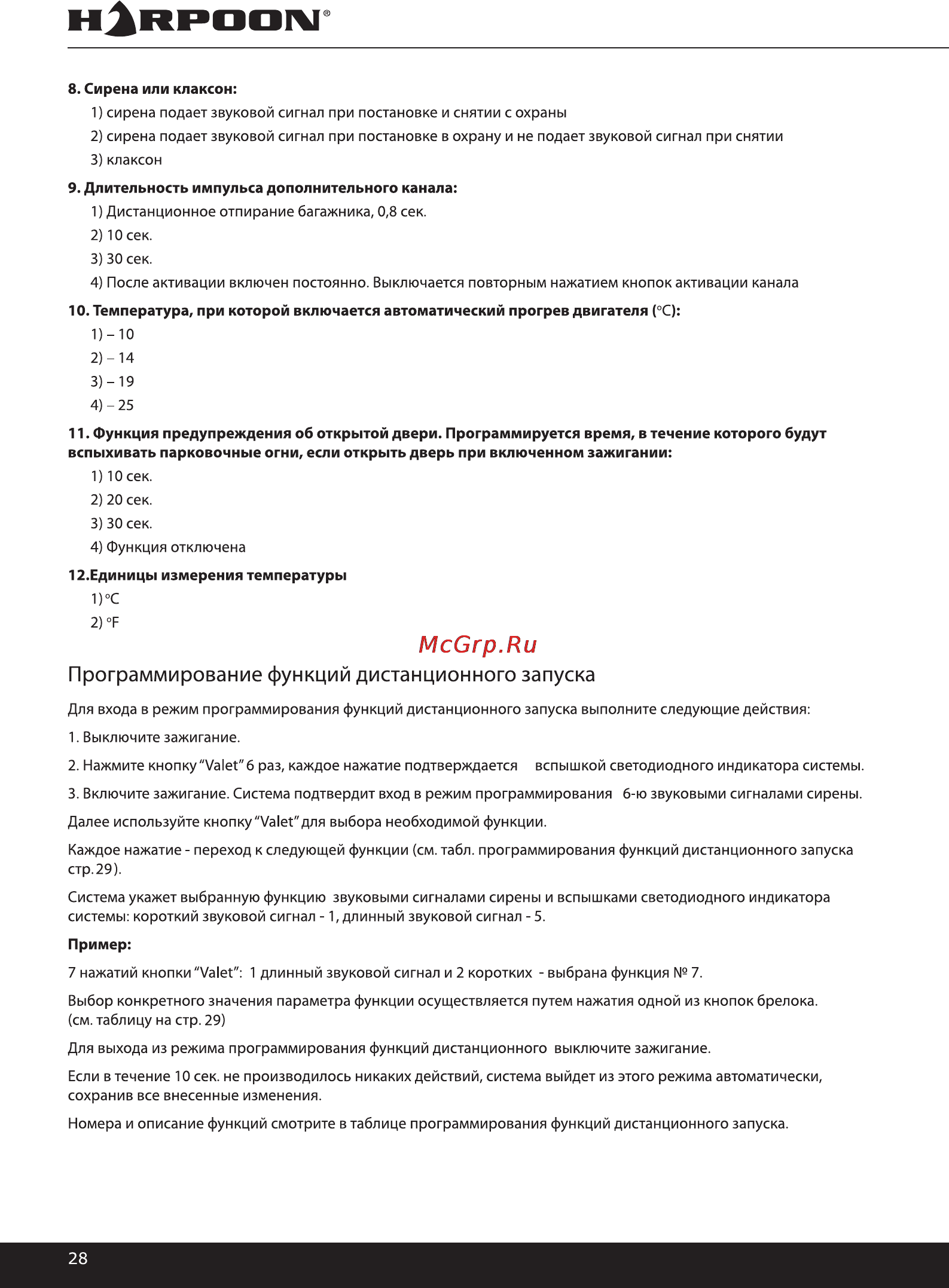

Н ИРООМ 8 Сирена или клаксон 1 сирена подает звуковой сигнал при постановке и снятии с охраны 2 сирена подает звуковой сигнал при постановке в охрану и не подает звуковой сигнал при снятии 3 клаксон 9 Длительность импульса дополнительного канала 1 Дистанционное отпирание багажника 0 8 сек 2 10 сек 3 ЗОсек 4 После активации включен постоянно Выключается повторным нажатием кнопок активации канала 10 Температура при которой включается автоматический прогрев двигателя С 1 10 2 14 3 19 4 25 11 Функция предупреждения об открытой двери Программируется время в течение которого будут вспыхивать парковочные огни если открыть дверь при включенном зажигании ПЮсек 2 20 сек 3 30 сек 4 функция отключена 12 Единицы измерения температуры 1 С 2 F Программирование функций дистанционного запуска Для входа в режим программирования функций дистанционного запуска выполните следующие действия 1 Выключите зажигание 2 Нажмите кнопку Valet 6 раз каждое нажатие подтверждается вспышкой светодиодного индикатора системы 3 Включите зажигание Система подтвердит вход в режим программирования 6 ю звуковыми сигналами сирены Далее используйте кнопку Valet для выбора необходимой функции Каждое нажатие переход к следующей функции см табл программирования функций дистанционного запуска стр 29 Система укажет выбранную функцию звуковыми сигналами сирены и вспышками светодиодного индикатора системы короткий звуковой сигнал 1 длинный звуковой сигнал 5 Пример 7 нажатий кнопки Valet 1 длинный звуковой сигнал и 2 коротких выбрана функция 7 Выбор конкретного значения параметра функции осуществляется путем нажатия одной из кнопок брелока см таблицу на стр 29 Для выхода из режима программирования функций дистанционного выключите зажигание Если в течение 10 сек не производилось никаких действий система выйдет из этого режима автоматически сохранив все внесенные изменения Номера и описание функций смотрите в таблице программирования функций дистанционного запуска 28
