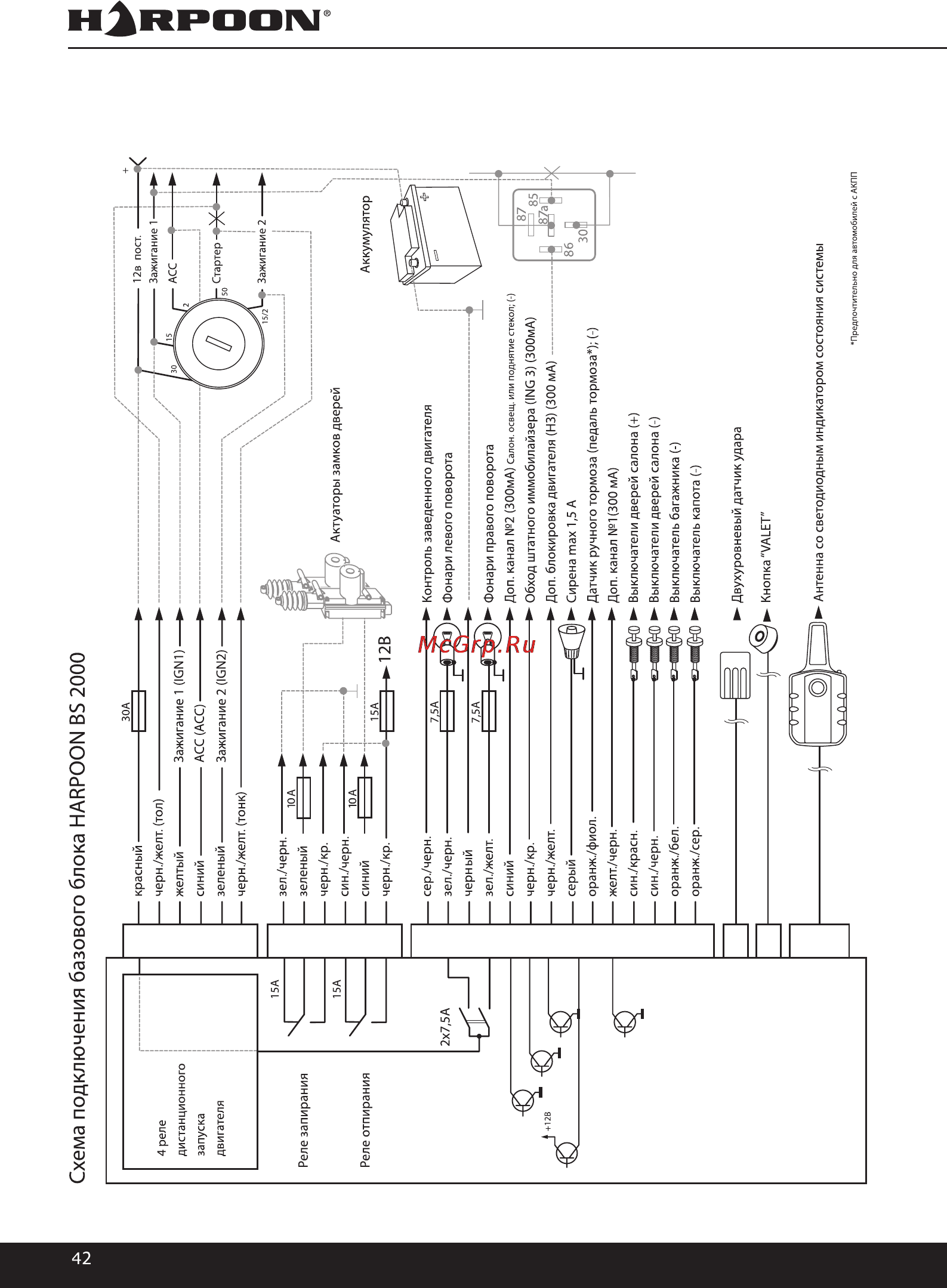

Схема подключения базового блока HARPOON BS 2000 красный Зажигание 1 чернУжелт тол 4 реле дистанционного запуска двигателя желтый Зажигание 1 IGN1 синий АСС АСС зеленый Зажигание 2 IGN2I чернУжелт тон к Зажиганил 2 зелУчерн Реле запирания чернУкр Актуаторы замков дверей синУчерн Реле отпирания синий Аккумулятор чернУкр 2x7 5А серУчерн зелУчерн Контроль заведенного двигателя Фонари левого поворота черный зелУжелт Фонари правого поворота синий Доп канал 2 ЗООмА Салок вещ или поднятие стекол чернУкр Обход штатного иммобилайзера ING 3 ЗООмА чернУжелт серый Доп блокировка двигателя НЗ 300 мА j оранжУфиол Датчик ручного тормоза педаль тормоза желтУчерн синУкрасн Доп канал 1 300 мА синУчерн eG Выключатели дверей салона оранжУбел Go Выключатель багажника оранжУсер Сирена max 1 5 А Выключатели дверей салона Выключатель капота Двухуровневый датчик удара Кнопка VALET Антенна со светодиодным индикатором состояния системы Пведпочтигелмю для тоисСмлдй с АКЛП
