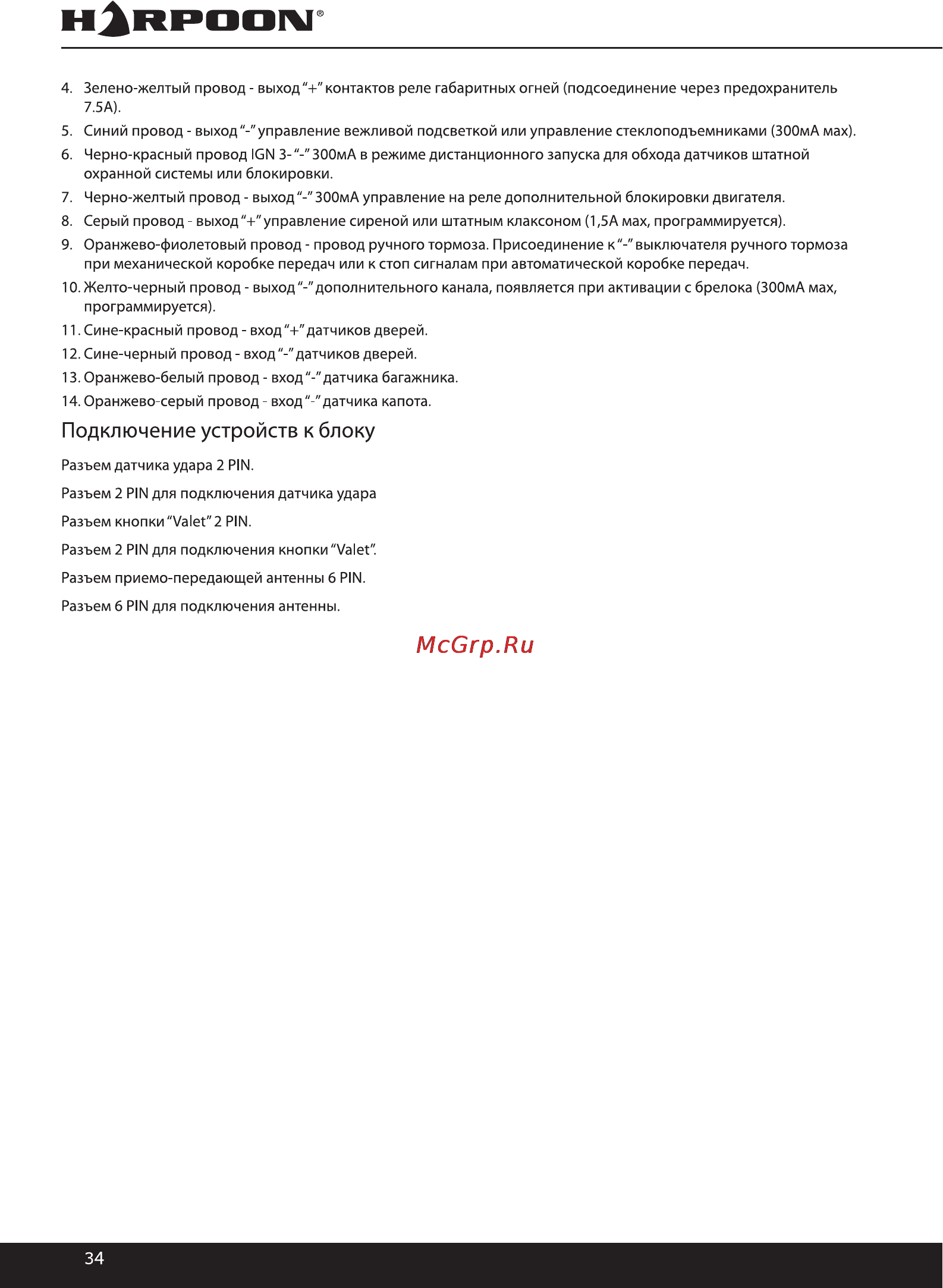

H RPOOIV 4 Зелено желтый провод выход контактов реле габаритных огней подсоединение через предохранитель 7 5А 5 Синий провод выход управление вежливой подсветкой или управление стеклоподъемниками ЗООмА мах 6 Черно красный провод IGN 3 ЗООмА в режиме дистанционного запуска для обхода датчиков штатной охранной системы или блокировки 7 Черно желтый провод выход ЗООмА управление на реле дополнительной блокировки двигателя 8 Серый провод выход управление сиреной или штатным клаксоном 1 5А мах программируется 9 Оранжево фиолетовый провод провод ручного тормоза Присоединение к выключателя ручного тормоза при механической коробке передач или к стоп сигналам при автоматической коробке передач 10 Желто черный провод выход дополнительного канала появляется при активации с брелока ЗООмА мах программируется 11 Сине красный провод вход датчиков дверей 12 Сине черный провод вход датчиков дверей 13 Оранжево белый провод вход датчика багажника 14 Оранжево серый провод вход датчика капота Подключение устройств к блоку Разъем датчика удара 2 PIN Разъем 2 PIN для подключения датчика удара Разъем кнопки Valet 2 PIN Разъем 2 PIN для подключения кнопки Valet Разъем приемо передающей антенны 6 PIN Разъем 6 PIN для подключения антенны 34
