Leica TS09 FlexLine [138/342] Подпрограмма разбивка

FlexLine, 138

Приложения

9.5.5 Подпрограмма Разбивка

Общие сведения Эта подпрограмма вычисляет расхождение между положением измеренной точки

и вычисленным ее положением. На дисплей выводятся ортогональные (ΔВдоль,

ΔПоперек, Δ ) и полярные (ΔHz, Δ , Δ ) расхождения.

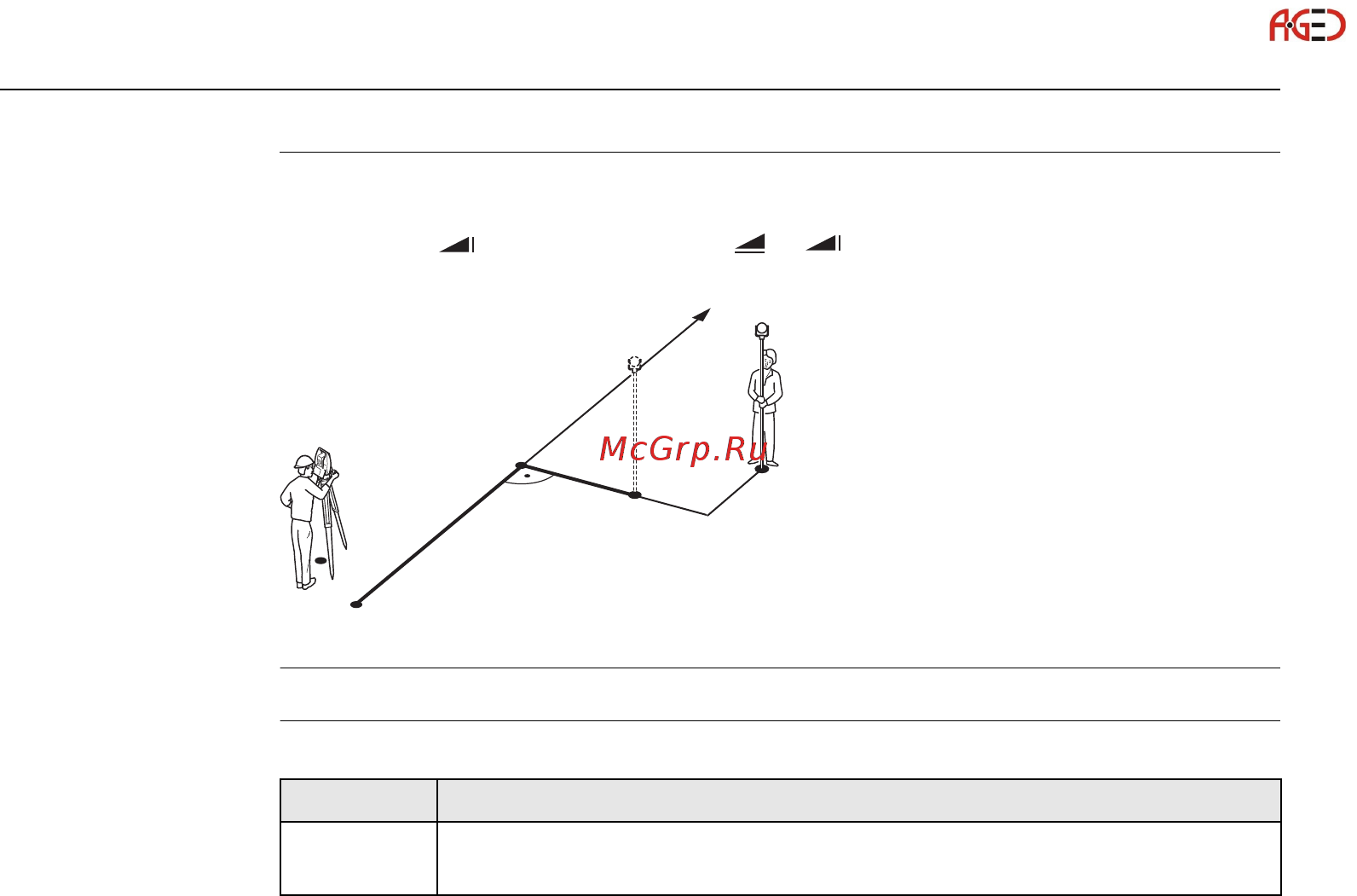

Пример ортогональной разбивки

Доступ Нажмите на РАЗБИВК в окне БАЗОВАЯ ЛИНИЯ - ОСН..

Ортогональная

разбивка

Введите элементы разбивки проектной точки от опорной линии.

P0 Точка установки инструмента

(станция)

P1 Опорная точка

P2 Разбивочная точка

P3 Измеренная точка

a Опорная линия

b Δ Параллельный сдвиг

c Δ Продольный сдвиг

TSOX_038

Строка Описание

Линия Продольное отклонение: имеет знак +, если проектное положение

точки находится дальше конца опорной линии.
