Приложения

Элементы

разбивки склонов

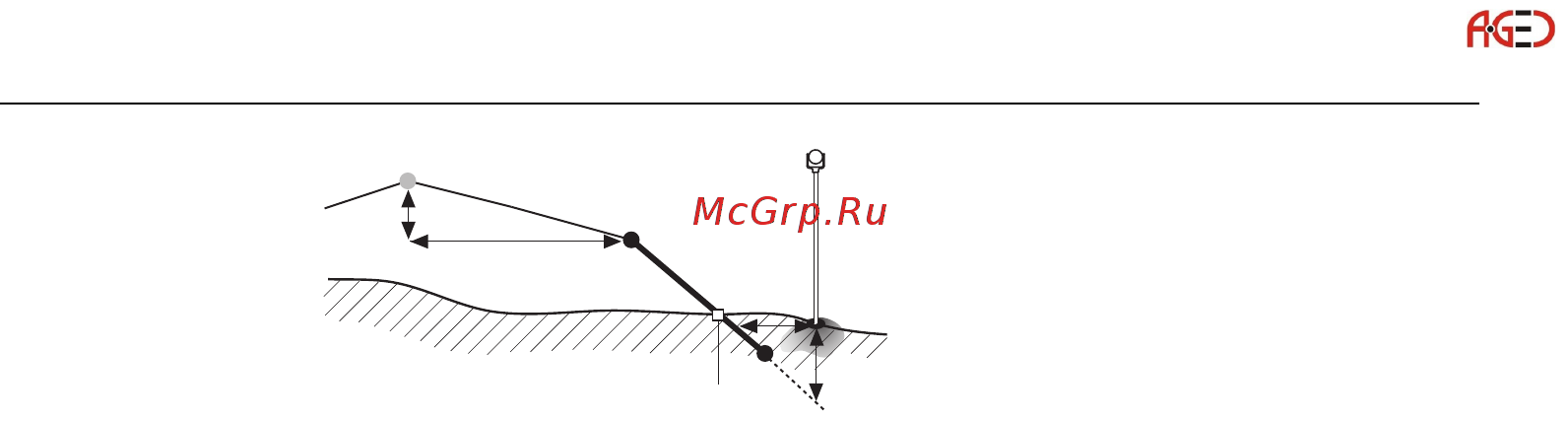

Элементы разбивки уклонов:

a) Разбивка в плане - определяется заданными элементами пикетажа.

b) Точка гребня - определяется заданными значениями правого/левого сдвига и

разностью отметок.

c) Уклон - это отношение двух величин, определяющее крутизну склона.

d) Точка кювета - это точка пересечения между проектным откосом и существу-

ющей поверхностью. Точка гребня и точка кювета находятся на одном склоне.

e) Существующая поверхность - это земная поверхность до начала строитель-

ных работ.

P1 Измеренная точка

a Проектная ось дороги

b Точка бровки

c Склон

d Точка кювета

e Реальная поверхность

f Заданный сдвиг

g Заданная разность отметок

h Выемка при заданном склоне

i pСмещение к кювету

TSOX_052
