Leica TS09 FlexLine [192/342] Основные термины

FlexLine, 192

Приложения

9.13.2 Основные термины

Элементы

дорожных

проектов

Как правило, эти проекты включают разбивку в плане и по вертикали.

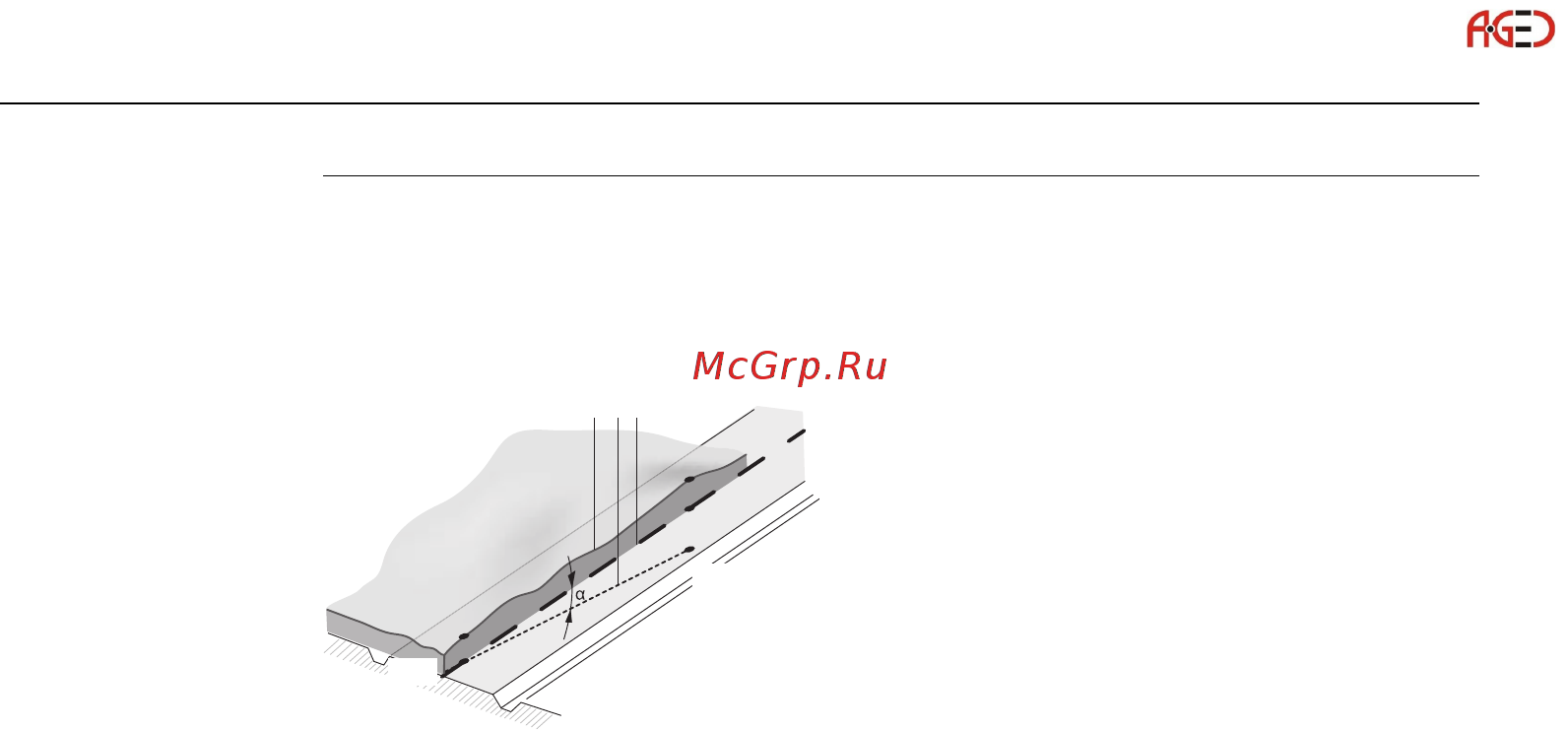

Любая проектная точка Р1 определяется

тремя координатами в заданной системе и по

своему положению может принадлежать к

одному из трех типов:

P1 ' Положение на существующей поверх-

ности

P1 " Положение вдоль проектной оси

P1 '" Положение на проектной горизон-

тальной плоскости

Вторая точка P2 определяет:

P1 ' P2 ' Проекция оси дороги на сущес-

твующую поверхность

P1 '' P2 '' Ось дороги на проектной плос-

кости

P1 ''' P2 ''' Проектная горизонтальная

плоскость

α Угол между вертикальным и

горизонтальным створом.

a Существующая поверхность

b Горизонтальная проектная плоскость

c Вертикальный створ

TSOX_108

P1’

P1’’’

P2’

P2’’

abc

P2’’’

P1’’
