6

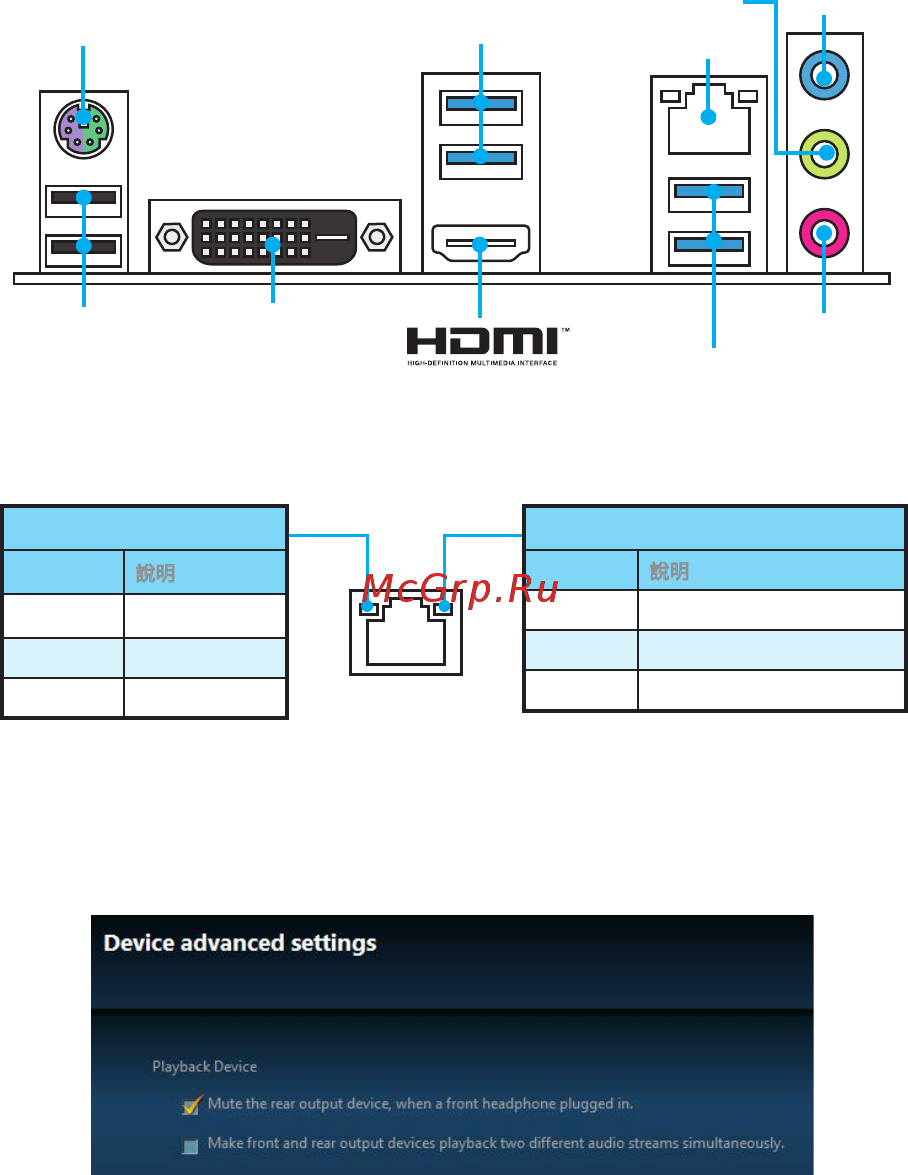

背板 I/O
背板 I/O
PS/2
LAN
USB 3.1 Gen1
Type-A
USB 3.1 Gen1
Type-A
USB 2.0
DVI-D
音源輸入 音源輸出
麥克風輸入
連線/ 工作燈號
狀態 說明
關閉 未連線
黃燈 已連線
閃爍 資料傳輸中
速度燈號
狀態 說明
關閉 傳輸速率 10 Mbps
綠燈 傳輸速率 100 Mbps
橘燈 傳輸速率 1 Gbps
網路連接埠 LED 燈狀態表
音頻 7.1 聲道配置
要配置 7.1 聲道音頻，必須將前置音頻 I/O 模組連接到 JAUD1 接頭，然後按照以下步
驟操作。
1. 點擊 Realtek HD Audio Manager > Advanced Settings ，打開下面的對話框。
2. 插入前置耳機時請選擇靜音後置輸出設備。
3. 將揚聲器插入後置和前置 I/O 面板上的音頻插孔。 當您通過音頻插孔插入設備時，會
彈出一個對話窗口，訪問您當前連接的設備。
