CPU_FAN1, SYS_FAN1: 팬 커넥터

팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다.

PWM 모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전

속도를 조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다.

만일 PWM 모드 팬 커넥터에 3-핀 (Non-PWM) 팬을 연결하였을 경우, 팬은 100% 속도로

회전하기 때문에 잡음이 많이 생길 수 있습니다. 다음 설명에 따라 팬 커넥터를 PWM 또는 DC

모드로 조정하세요.

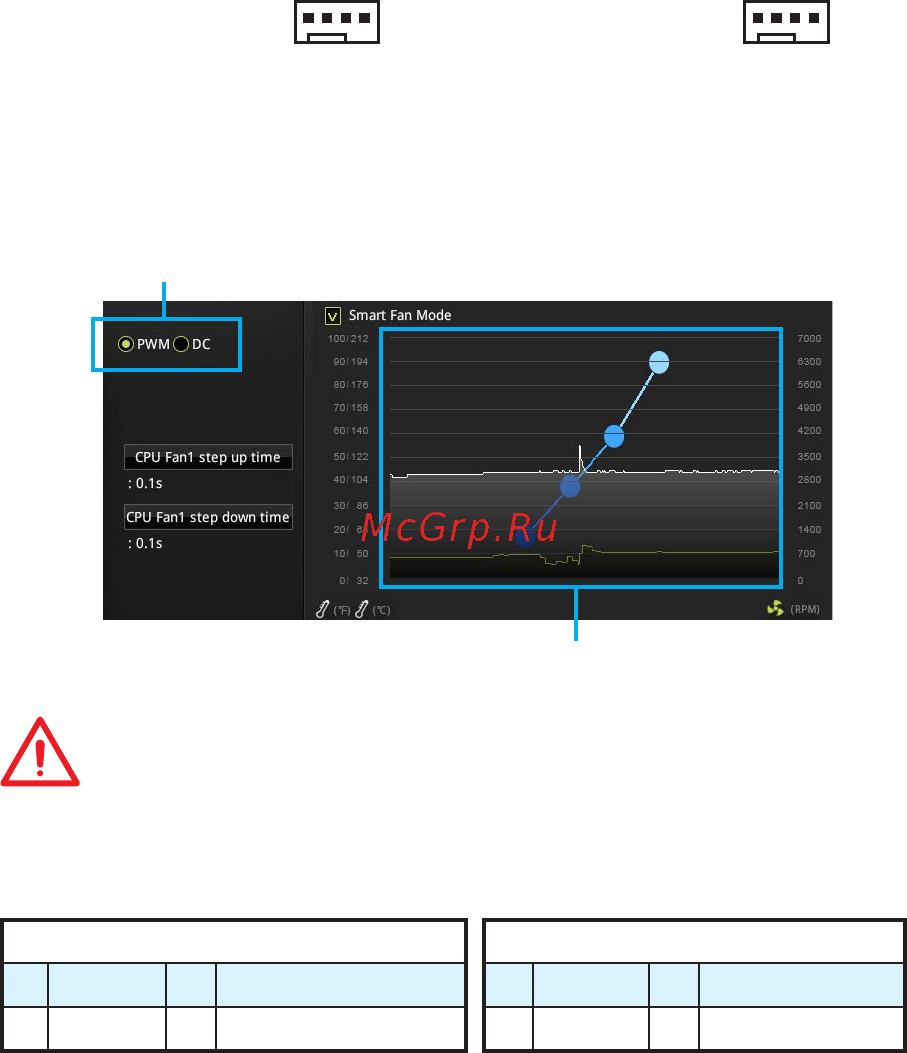

팬 모드 전환 및 속도 조정

PWM 모드와 DC 모드 사이에서 전환할 수 있으며 BIOS > Hardware Monitor(하드웨어

모니터)로 이동하여 팬 속도를 조정할 수 있습니다.

PWM 모드 또는 DC 모드 선택

중요사항

PWM/ DC 모드로 전환한 후, 팬이 제대로 작동하는지 확인하시기 바랍니다.

CPU 온도에 따라 팬 속도를 단계별 설정 가능합니다.

PWM 모드 팬 커넥터

기본 설정

DC 모드 팬 커넥터 기본

설정

CPU_FAN1

SYS_FAN1

PWM 모드 핀 정의

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

DC 모드 핀 정의

1 Ground 2 Voltage Control

3 Sense 4 NC

팬 커넥터 핀 정의
