15
Vue d’ensemble des composants Vue d’ensemble des composants

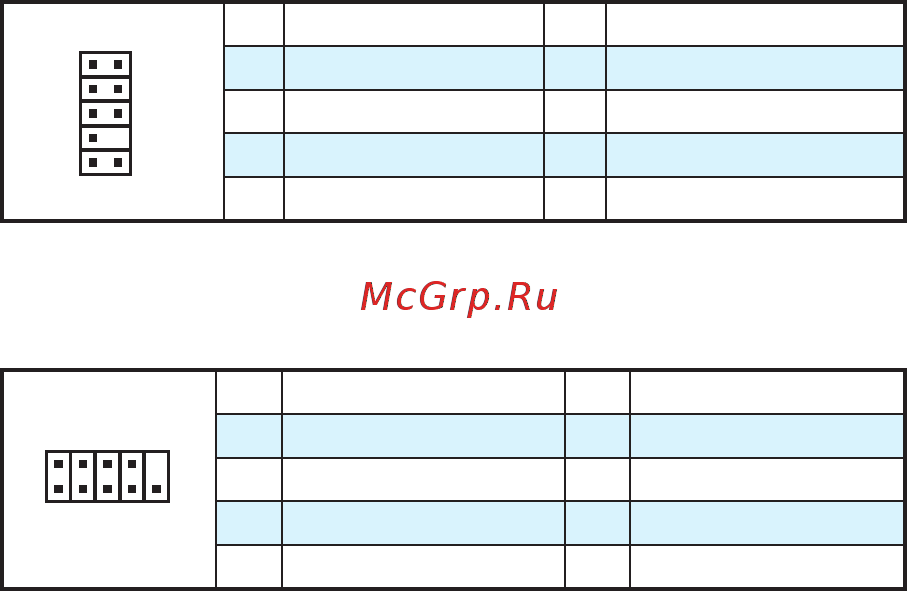

JAUD1: Connecteur audio avant
Ce connecteur se lie aux jacks audio du panneau avant.
JCOM1: Connecteur de port série
Ce connecteur vous permet de relier un port série en option.
1 2
109
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
1
2 10
9
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin
