![MSI B250M PRO-VD [10/150] M2_1 m slot key m](/views2/1300789/page10/bga.png)
10
Overview of Components

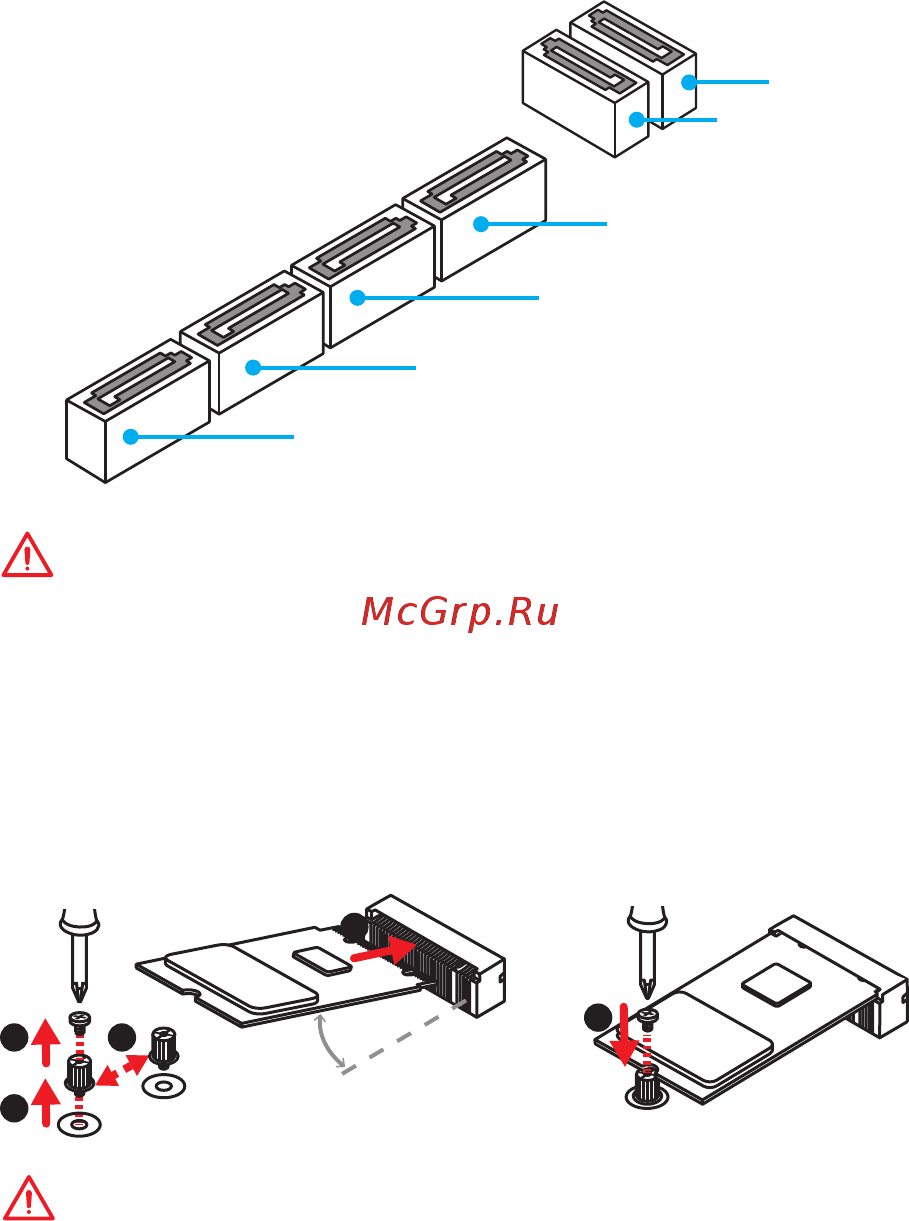

SATA1~6: SATA 6Gb/s Connectors
These connectors are SATA 6Gb/s interface ports. Each connector can connect to one
SATA device.
SATA2
SATA1
SATA3
SATA4
SATA5
SATA6
Important
y
Please do not fold the SATA cable at a 90-degree angle. Data loss may result during
transmission otherwise.
y
SATA cable has identical plugs on either sides of the cable. However, it is
recommended that the flat connector be connected to the motherboard for space
saving purposes.
M2_1: M.2 Slot (Key M)
Please install the M.2 solid-state drive (SSD) into the M.2 slot as shown below.
1
2
3
4
5
Important
Intel
®
RST only supports PCIe M.2 SSD with UEFI ROM, does not support Legacy
ROM.
30°
