背板 I/O
背板 I/O
連線/ 工作燈號
狀態 說明
關閉 未連線
黃燈 已連線
閃爍 資料傳輸中
速度燈號
狀態 說明
關閉 傳輸速率 10 Mbps
綠燈 傳輸速率 100 Mbps
橘燈 傳輸速率 1 Gbps

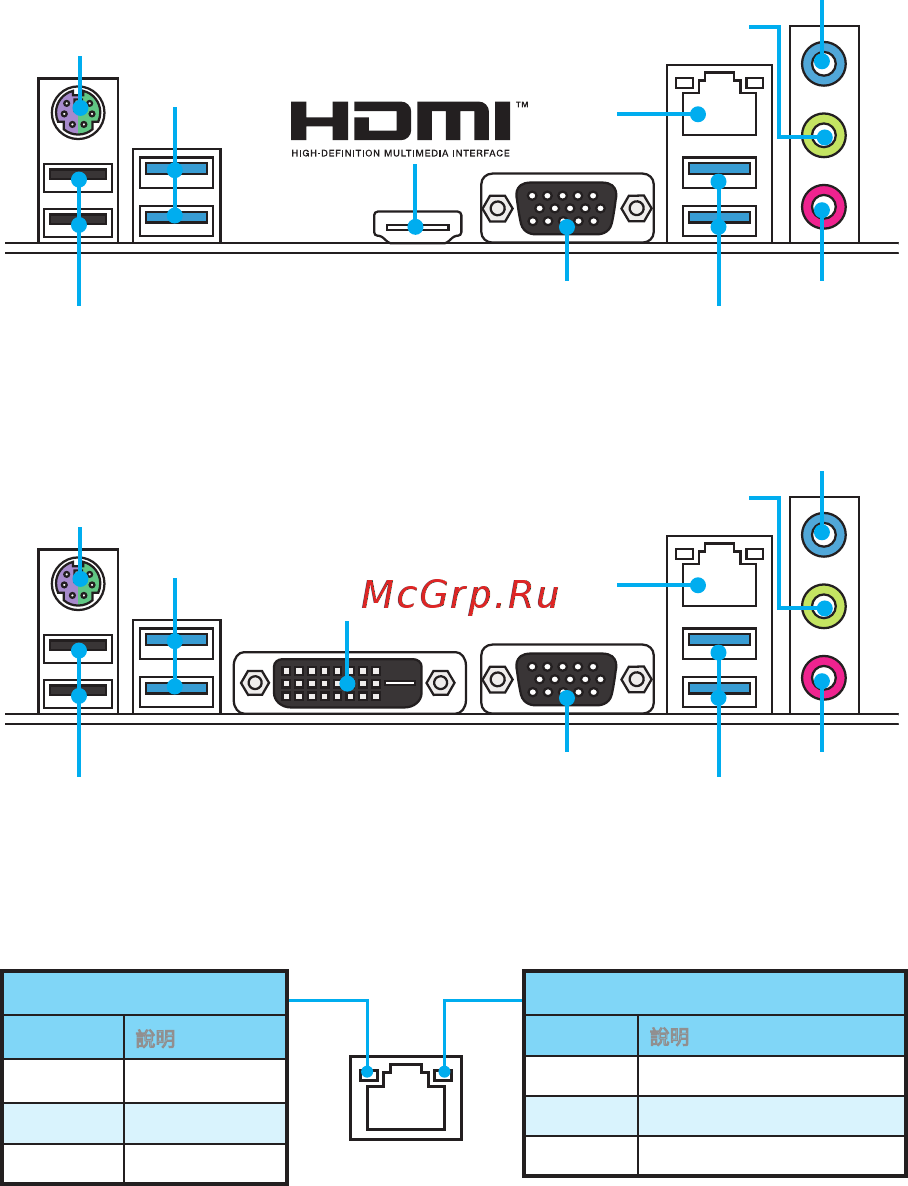

網路連接埠 LED 燈狀態表

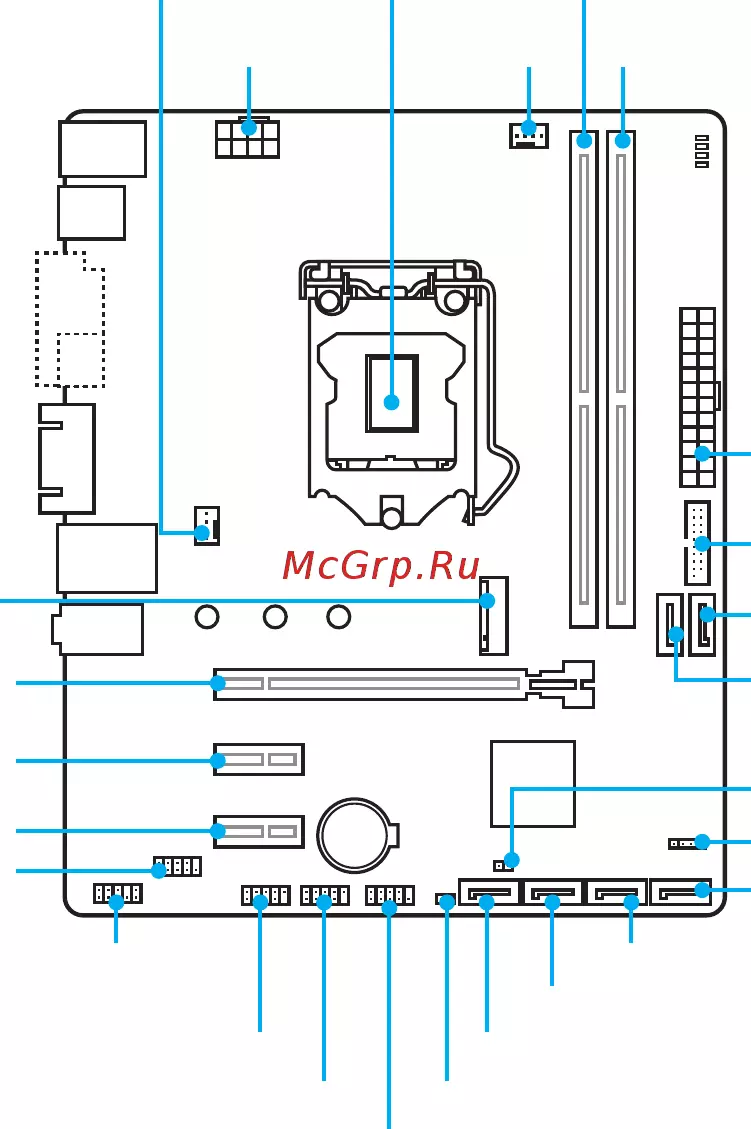

B250M PRO-VH
B250M PRO-VD
PS/2 連接埠
網路連
接埠
USB 3.1 Gen1
USB 3.1 Gen1
音源輸入
音源輸出
麥克風輸入
VGA
USB 2.0
PS/2 連接埠
網路連
接埠
DVI-D
USB 3.1 Gen1
USB 3.1 Gen1
音源輸入
音源輸出
麥克風輸入
VGA
USB 2.0
