Компоненты материнской платы

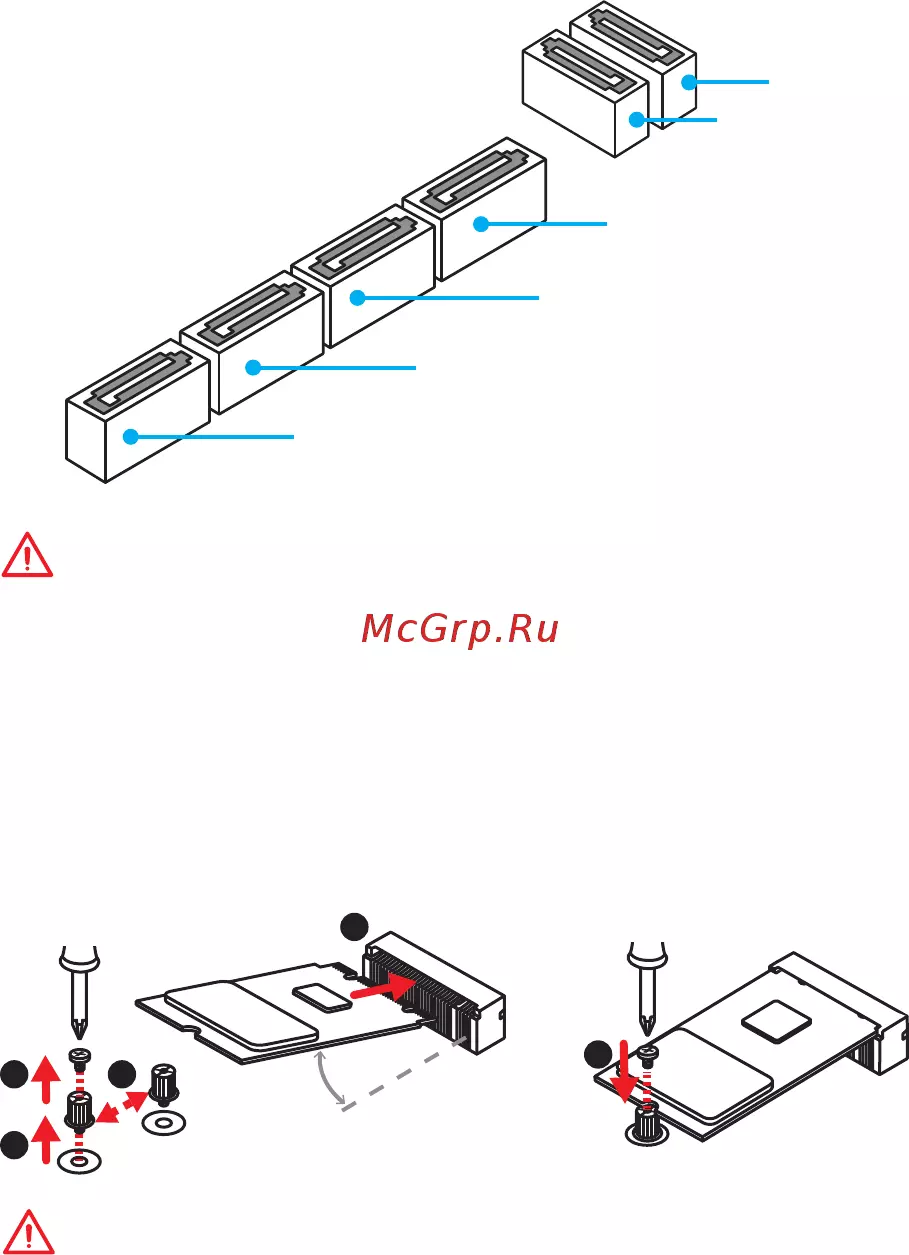

SATA1~6: Разъемы SATA 6 Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6 Гб/с. К
каждому порту можно подключить одно устройство SATA.
SATA2
SATA1
SATA3
SATA4
SATA5
SATA6
Внимание!
y
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
y
Кабель SATA оснащен одинаковыми коннекторами с обеих сторон.
Однако, для экономии занимаемого пространства к материнской плате
рекомендуется подключать плоский разъем.
M2_1: Разъем M.2 (Ключ M)
Пожалуйста, установите твердотельный накопитель (SSD) M.2 в слот M.2, как
показано ниже.
1
2
3
4
5
Внимание!
Intel
®
RST поддерживает только PCIe M.2 SSD с UEFI ROM и не поддерживает
устройства с Legacy ROM.
