31
Disques de coupe
Le capot de protection doit toujours être en place ! Ne changez les disques -
que lorsque le moteur est éteint !
Il existe deux types de disques de coupe : -
Pour le métal (découpage à chaud) -
Pour les pierres (découpage à froid) -
REMARQUE :
Lors de l’utilisation des disques de coupe diamant, veillez à toujours respecter le
« sens de rotation » indiqué. Les disques diamant ne doivent être utilisés que pour
couper des pierres, de la brique, du béton, etc.
Les disques de coupe ne sont prévus que pour le chargement radial, c’est-à-dire -
pour les découpes.

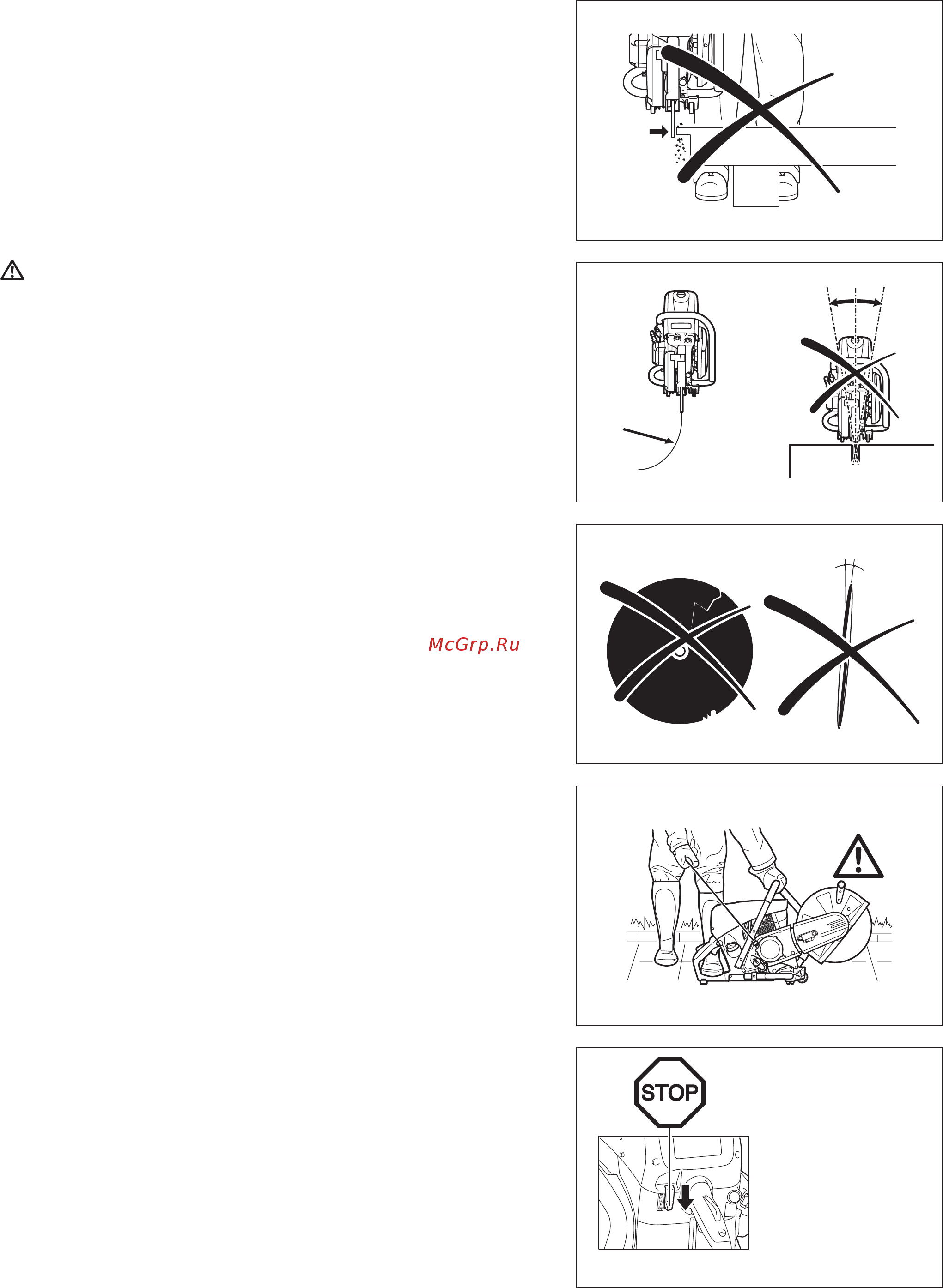

Ne meulez pas à l’aide des côtés du disque de coupe ! Vous briseriez le disque
(10) !
ATTENTION :
Ne changez jamais de sens (rayon de braquage inférieur à 5 mètres),
n’exercez pas de pression latérale (sur le côté) et n’inclinez pas la
découpeuse thermique pendant la coupe (11) !
Utilisez un disque de coupe uniquement pour couper les matériaux prévus à cet -
effet. Vous devez utiliser un type de disque approprié, pour le métal ou la pierre.
Le diamètre de l’alésage du disque de coupe doit correspondre exactement à -
l’arbre. Si le diamètre de l’alésage est plus grand que le diamètre de l’arbre, une
bague-d’entretoise doit être utilisée (accessoires).
Utilisez uniquement des meules approuvées par le DSA (comité allemand sur -
les disques abrasifs) ou une organisation équivalente pour la découpe à main
levée jusqu’à 4 370 tr/min. (= 80 m/sec. au niveau de la circonférence) pour les
disques de 14”/355 mm ou jusqu’à 5 100 tr/min. (= 80 m/sec. au niveau de la
circonférence) pour les disques de 12”/300 mm.
Le disque ne doit comporter aucun défaut (12). N’utilisez pas de disque de coupe -
défectueux.
Serrez toujours le boulon de montage du disque de coupe selon un couple de
30 Nm. Dans le cas contraire, le disque de coupe risque de pivoter.
Avant d’utiliser le disque de coupe, assurez-vous d’avoir une position stable. -
Démarrez la découpeuse thermique conformément à la description indiquée dans -
le présent mode d’emploi (13). Placez toujours le pied gauche dans la poignée
arrière et saisissez fermement l’autre poignée (avec le pouce et les autres
doigts). Il est interdit de démarrer l’appareil d’une autre façon.
Au démarrage, la découpeuse thermique doit être bien soutenue et solidement -
maintenue. Le disque de coupe ne doit rien toucher.
Si le disque de coupe est neuf, testez-le en le faisant fonctionner pendant -
60 secondes au moins à vitesse maximale. Ce faisant, assurez-vous que
personne ni aucune partie du corps ne se trouve dans le rayon de projection du
disque, au cas où il serait défectueux et se briserait.
Lorsque vous travaillez avec la découpeuse thermique, tenez-la toujours -
à l’aide des deux mains. Tenez la poignée arrière avec la maint droite et la
poignée tubulaire avec la main gauche. Empoignez les poignées fermement en
plaçant vos pouces face aux index.
ATTENTION : Lorsque vous relâchez le levier d’accélération, le disque -
continue à tourner quelques instants (effet de roue libre).
Vériez constamment que vous êtes en position stable. -
Tenez la découpeuse thermique comme si vous n’alliez pas respirer les gaz -
d’échappement. Ne travaillez pas dans une pièce connée ni dans des fosses ou
trous profonds (danger d’empoisonnement par des fumées).
Éteignez immédiatement la découpeuse thermique si vous observez un -
changement de comportement de l’appareil.
Coupez le moteur avant d’examiner ou de tendre la courroie trapézoïdale, -
de remplacer la meule, de repositionner le dispositif de coupe (en position
latérale ou centrale) ou de corriger des problèmes (14).
Coupez immédiatement le moteur et examinez le disque si vous entendez ou -
percevez tout changement de comportement du dispositif de coupe.
Éteignez la découpeuse thermique lorsque vous faites une pause ou interrompez -
votre travail (14). Placez l’appareil de sorte que le disque ne touche aucun objet
et ne constitue un danger pour personne.
Ne placez pas la découpeuse thermique chaude dans de l’herbe sèche ou sur -
des objets inammables. Le silencieux est très chaud (risque d’incendie).
IMPORTANT : - Après avoir effectué une coupe au mouillé, commencez par
couper l’eau, puis laissez le disque tourner au moins 30 secondes, pour éliminer
l’eau et éviter la corrosion.
10
11
12
13
14
5 m au min.
Maintenance•
Ravitaillement en •
carburant
Remplacement des •
disques de coupe
Repositionnement du •
dispositif de coupe
Interruption du travail•
Transport•
Mise hors service•
