StarLine Е93, Е63, Е91.1, Е90.1, Е90.2, Е61.1, Е60.1
162
Основные команды брелков управления
комплексом

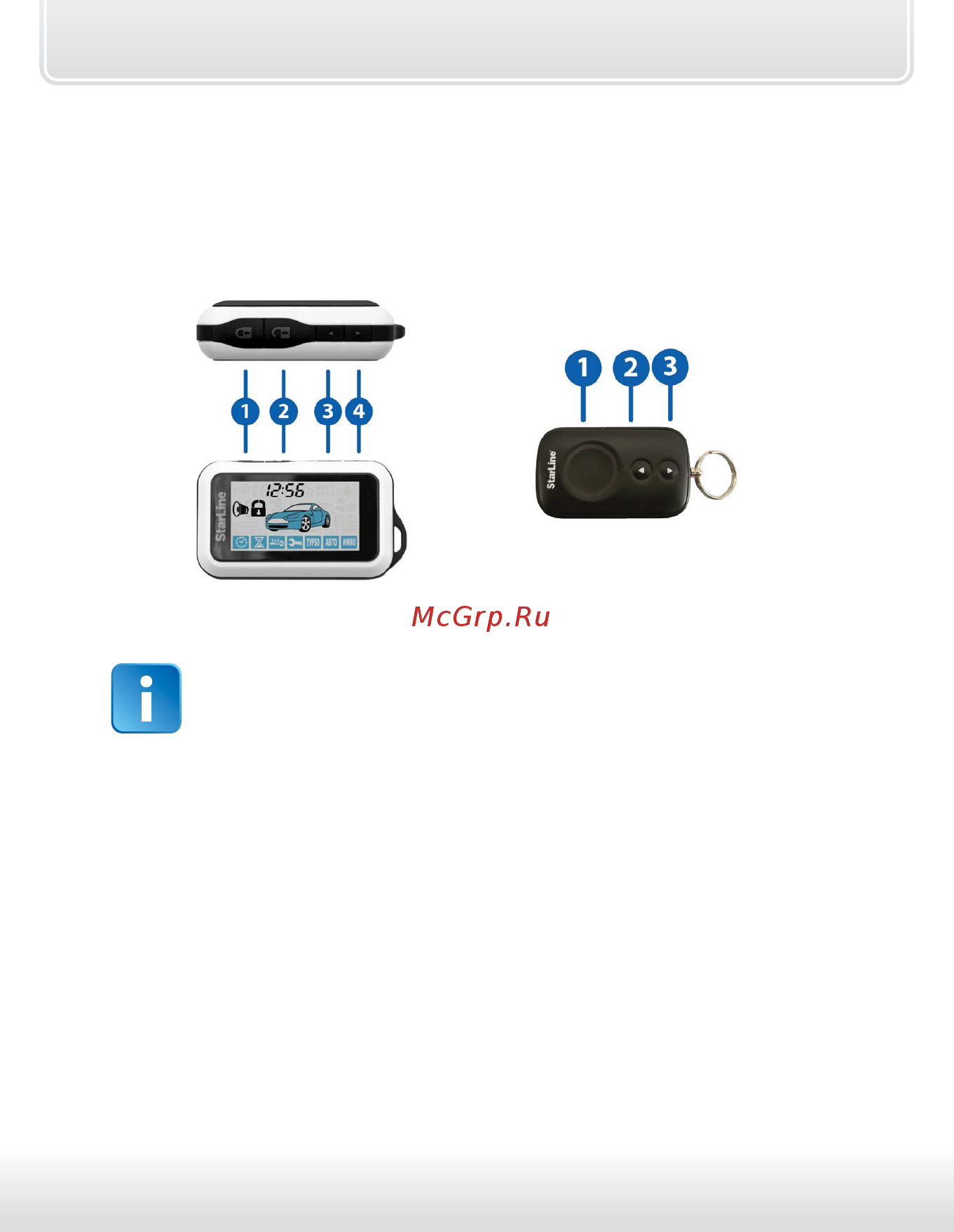

Комплекс комплектуется двумя брелками управления:
Основной брелок: Дополнительный брелок:
Продолжительность нажатия кнопок брелков
В этом разделе и далее используются следующие определения
продолжительности и последовательности нажатия кнопок
брелков:
• короткое нажатие — одно нажатие кнопки (или двух кнопок)
продолжительностью менее 0,5 секунды,
• длительное нажатие — нажатие и удержание кнопки
(или двух кнопок) до появления мелодичного звукового сигнала,
• двойное нажатие — два нажатия одной кнопки в
течение 0,5 секунд,
• последовательное нажатие — два нажатия одной или разных
кнопок. Первое нажатие должно быть длительным (2 сек.),
второе – кратковременным (
предварительно следует отпустить
первую кнопку).
