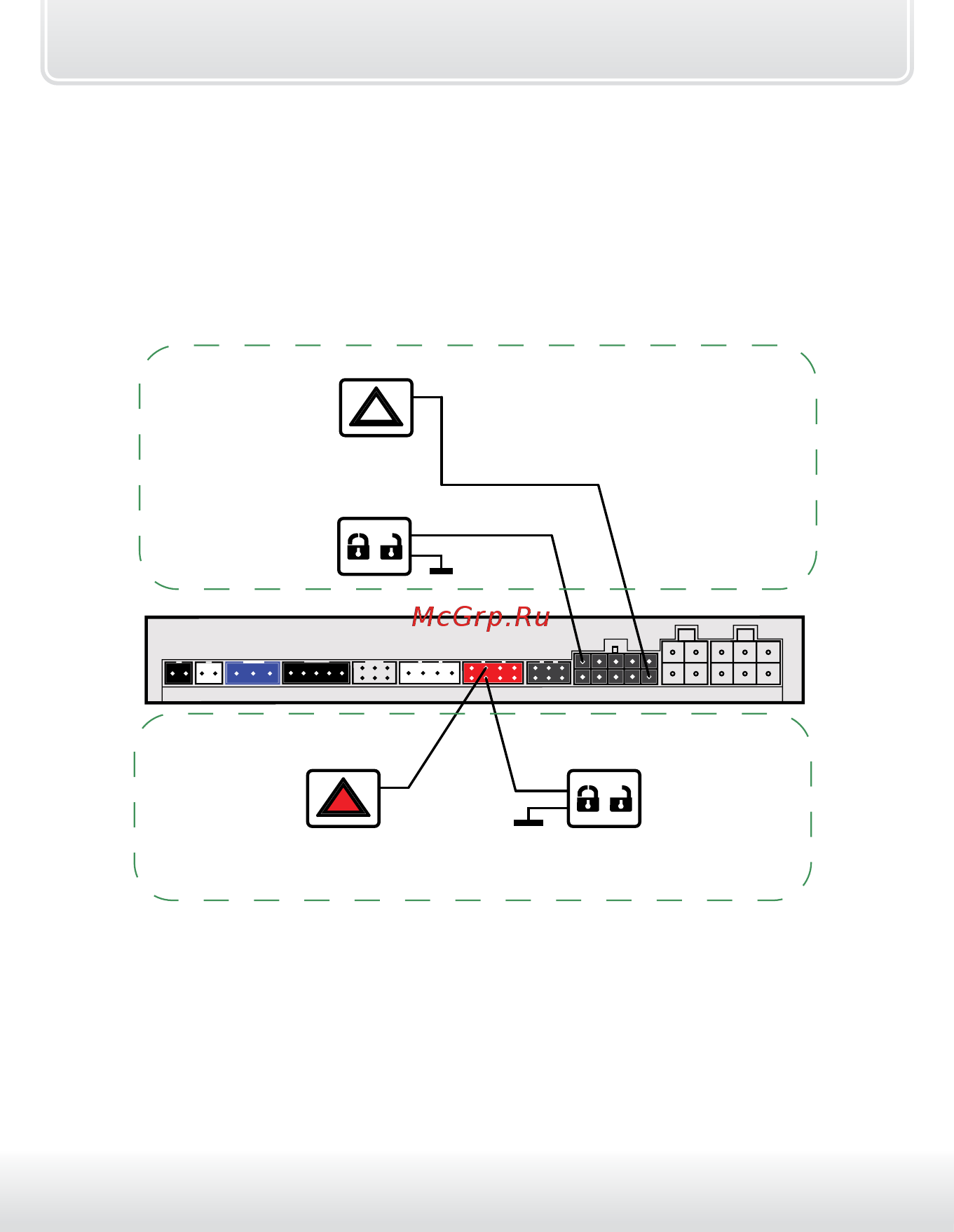

Подключение выходов альтернативного управления
CAN шина некоторых автомобилей может не поддерживать управление
ЦЗ или световыми сигналами.
В зависимости от версии ПО в центральном блоке подключение
альтернативного управления осуществляется или разъему Х3
(доп. каналы №4 и №5)
или к разъему Х5.
Х3
Х5
черно-белый
штатная
однопроводная
кнопка
управления ЦЗ
синий
штатная кнопка
управления
аварийной
сигнализацией
зеленый
ПО GK64_O3 и выше
ПО GK74_O6 и выше
штатная
однопроводная
кнопка
управления ЦЗ
синий
штатная кнопка
управления
аварийной
сигнализацией
Выходы альтернативного управления активируются автоматически
(после установки в блок 2CAN+2LIN, 2CAN или CAN+LIN модуля и записи
в память комплекса номера, соответствующего Вашему автомобилю).
Активный управляющий уровень -
отрицательный.
Информацию о
возможности альтернативного управления и способах подключения Вы
можете найти на
странице
can.starline.ru
