StarLine Е93, Е63, Е91.1, Е90.1, Е90.2, Е61.1, Е60.1
20

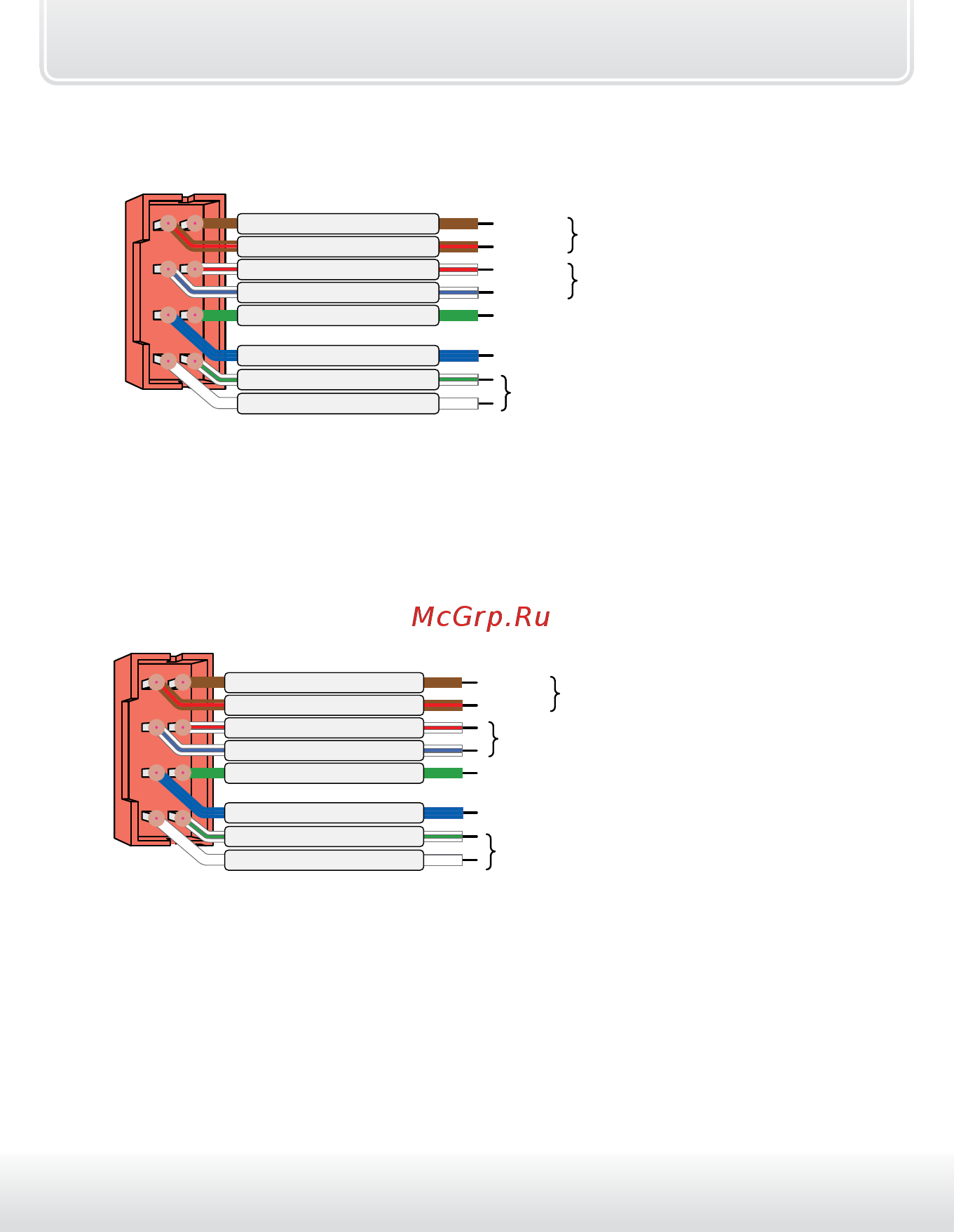

Подключение к разъему Х5 с установленным в центральный блок
модулем 2CAN+2LIN.
CAN−L
CAN−H
линия B
линия A
CAN−L
CAN−H
шина LIN
бело-красный
бело-синий
бело-зеленый
коричнево-красный
коричневый
белый
синий
зеленый
Альтернативное управление ЦЗ (-)*
Альтернативное управление светом (-)*
* Для центрального блока с прошивкой GK64_О3 и выше альтернативное управление
осуществяется с помощью доп. каналов №4 и №5.
Подключение к разъему Х5 с установленным в центральный блок
модулем CAN+LIN.
бело-красный
бело-синий
коричнево-красный
коричневый
линия A
CAN−L
CAN−H
шина LIN
бело-зеленый
белый
синий
зеленый
не используется
Альтернативное управление ЦЗ (-)*
Альтернативное управление светом (-)*
* Для центрального блока с прошивкой GK64_О3 и выше альтернативное управление
осуществяется с помощью доп. каналов №4 и №5.
