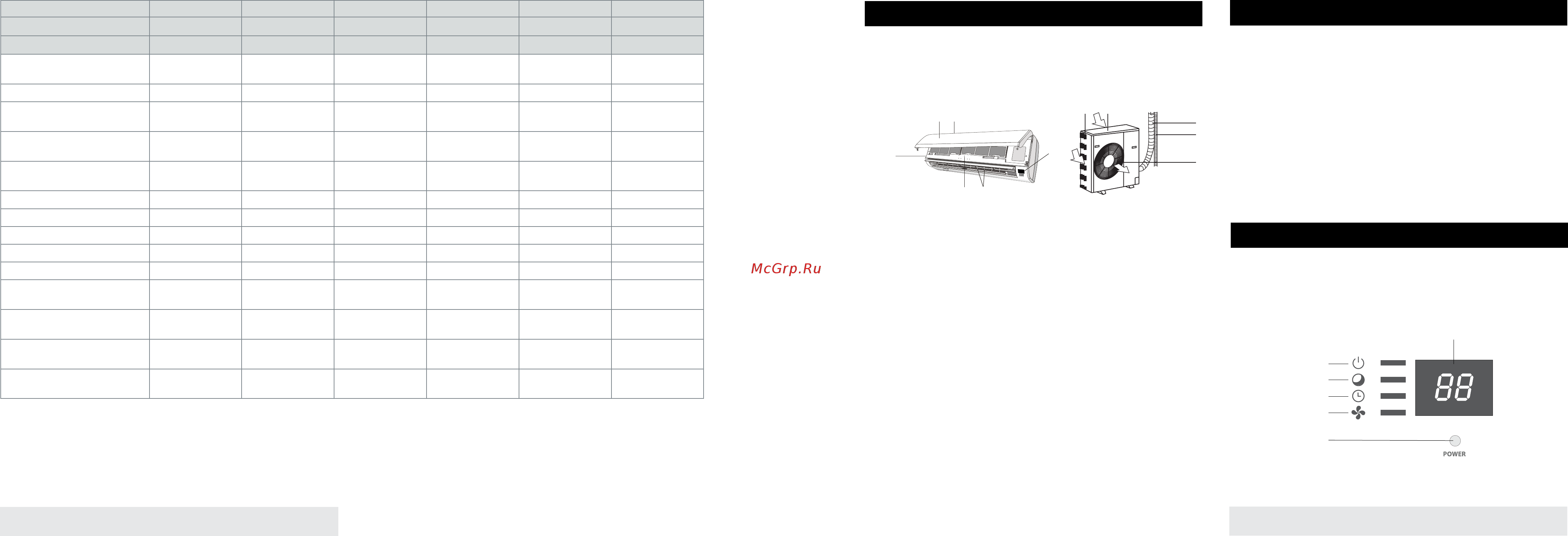

![Timberk AC TIM 07H S18A [8/17] Управление кондиционером осуществляется с пульта дистанционного управления или с панели управления внутреннего блока](/views2/1301950/page8/bg8.png)
www.timberk.сom • Электрический кондиционер воздуха
www.timberk.сom • Электрический кондиционер воздуха
14
15
4. ОПИСАНИЕ ПРИБОРА
Кондиционер состоит из внутреннего и наружного блоков, соединен-
ных трубопроводами. Управление кондиционером осуществляется с
пульта дистанционного управления или с панели управления внутрен-
него блока.
1. Блок кондиционера для внутренней установки в помещении.
2. Лицевая панель.
3. Воздухозаборная решетка внутреннего блока.
4. Панель управления.
5. Жалюзи (направляющие заслонки) для раздачи обработанного
воздуха.
6. Воздушный фильтр.
7. Медная трубка газа (фреона), соединительная магистраль*.
8. Трубка для отвода конденсата*.
9. Воздуховыпускная решетка наружного блока.
10. Блок кондиционера для наружной установки вне помещения.
11. Воздухозаборные решетки наружного блока.
5. КОМПЛЕКТ ПОСТАВКИ
В комплектацию кондиционера воздуха (сплит-системы) входит:
1. Блок кондиционера для внутренней установки - 1 шт.
2. Блок кондиционера для наружной установки - 1 шт.
3. Пульт дистанционного управления - 1 шт.
4. Элементы питания для пульта ДУ - 2 шт.
5. Руководство по эксплуатации и гарантийный талон - 1 шт.
6. Упаковка блока внутренней установки - 1 шт.
7. Упаковка блока наружной установки - 1 шт.
* не входит в комплект поставки
Рис. 1
6. УПРАВЛЕНИЕ ПРИБОРОМ
Управление кондиционером осуществляется с пульта дистанционного
управления или с панели управления внутреннего блока.
Описание панели управления внутреннего блока
Рис. 2
11
10
8
7
9
3
4
2
5
6
1
Модель
AC TIM 07H S18A AC TIM 09H S18A AC TIM 12H S18A AC TIM 18H S18A AC TIM 24H S18A AC TIM 30H S18A
Внутренний блок
AC TIM 07H S18A AC TIM 09H S18A AC TIM 12H S18A AC TIM 18H S18A AC TIM 24H 18A AC TIM 30H 18A
Наружный блок
AC TIM 07H S18A-01 AC TIM 09H S18A-01 AC TIM 12H S18A-01 AC TIM 18H S18A-01 AC TIM 24H S18A-01 AC TIM 30H S18A-01
Диаметр труб, жидкость/газ
(дюйм)
1/4 + 3/8 1/4 + 3/8 1/4 + 3/8 1/4 + 1/2 3/8 + 5/8 3/8 + 5/8
Максимальная длина трассы, м 15 15 15 15 15 15
Максимальный перепад высот
между блоками, м
5 5 5 5 5 5
Диапазон рабочих температур:
охлаждение, °С
+18 ~ +43 +18 ~ +43 +18 ~ +43 +18 ~ +43 +18 ~ +43 +18 ~ +43
Диапазон рабочих температур:
обогрев, °С
-7 ~ + 24 -7 ~ + 24 -7 ~ + 24 -7 ~ + 24 -7 ~ + 24 -7 ~ + 24
Заправочный вес фреона, г 430 510 630 1100 1300 1300
Вес нетто, внутренний блок (кг) 6,5 6,5 7,0 9,0 9,0 14,0
Вес нетто, наружный блок (кг) 19,2 21,5 28 33 46 52
Вес брутто, внутренний блок (кг) 8 8 9 12 12 17
Вес брутто, наружный блок (кг) 21 23,2 30 35 51 57
Размеры прибора, внутренний
блок (мм)
718х240х180 718х240х180 770х240х180 900х280х202 900х280х202 1033х313х202
Размеры прибора, наружный
блок (мм)
600х232х500 600х232х500 700х256х552 760х256х552 902х315х650 902х315х650
Размеры в упаковке, внутренний
блок (мм)
805х305х255 805х305х255 855х305х255 985х365х298 985х365х298 1103х400х300
Размеры в упаковке, наружный
блок (мм)
745х353х550 745х353х550 803х325х600 863х325х600 1028х430х705 1028х430х705
6
1
2
3
4
5
