FR
1
17

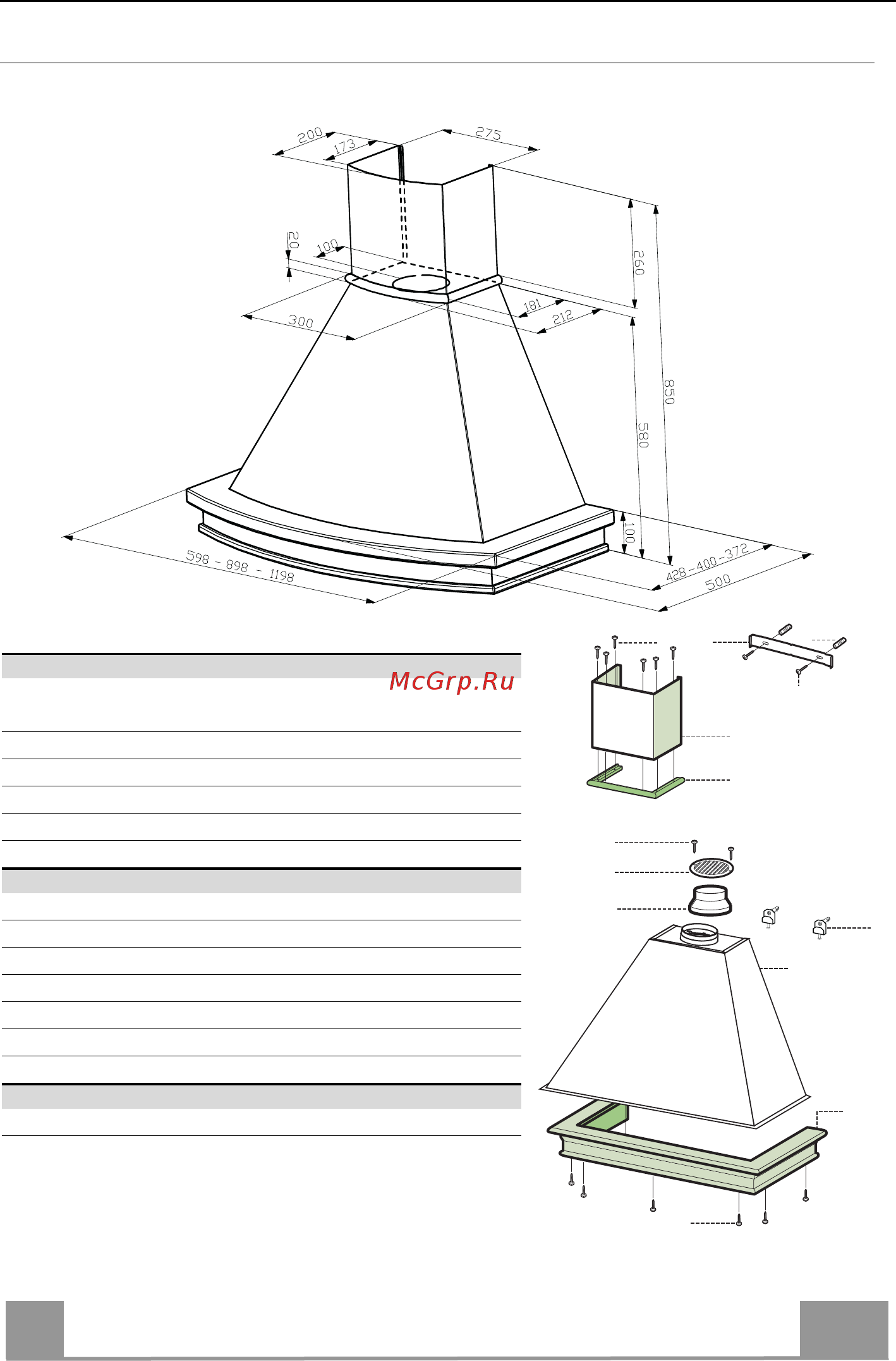

CARACTERISTIQUES
Encombrement
Composants
Réf. Q.té Composants de Produit
1 1 Corps Hotte équipé de:Comandes,
Lumière,Groupe Ventilateur,Filtres
2 1 Cheminée
8 1 Grille orientée Sortie de l’Air
9 1 Flasque de Réduction ø 150-120 mm
10 1 Cadre de la Tablette (si fournie)
20 1 Profilé en bois (si fournie)
Réf. Q.té Composants pour l ’installation
7.2 1 Brides Fixation Cheminée
11 2 Chevilles
11a 2 Chevilles SB 12/10
12a 2 Vis 4,2 x 44,4
12e 2 Vis 2,9 x 12,7
12m 6 Vis 2,9 x 18
12n 7 Vis 3,5 x 16
Q.té Documentation
1 Manuel d’instructions
1
2
12m
20
7.2
12n
10
11
12a
12e
8
9
11a
