Faber TRENDY 90 SPATOLATO SC [18/76] Installation

INSTALLATION

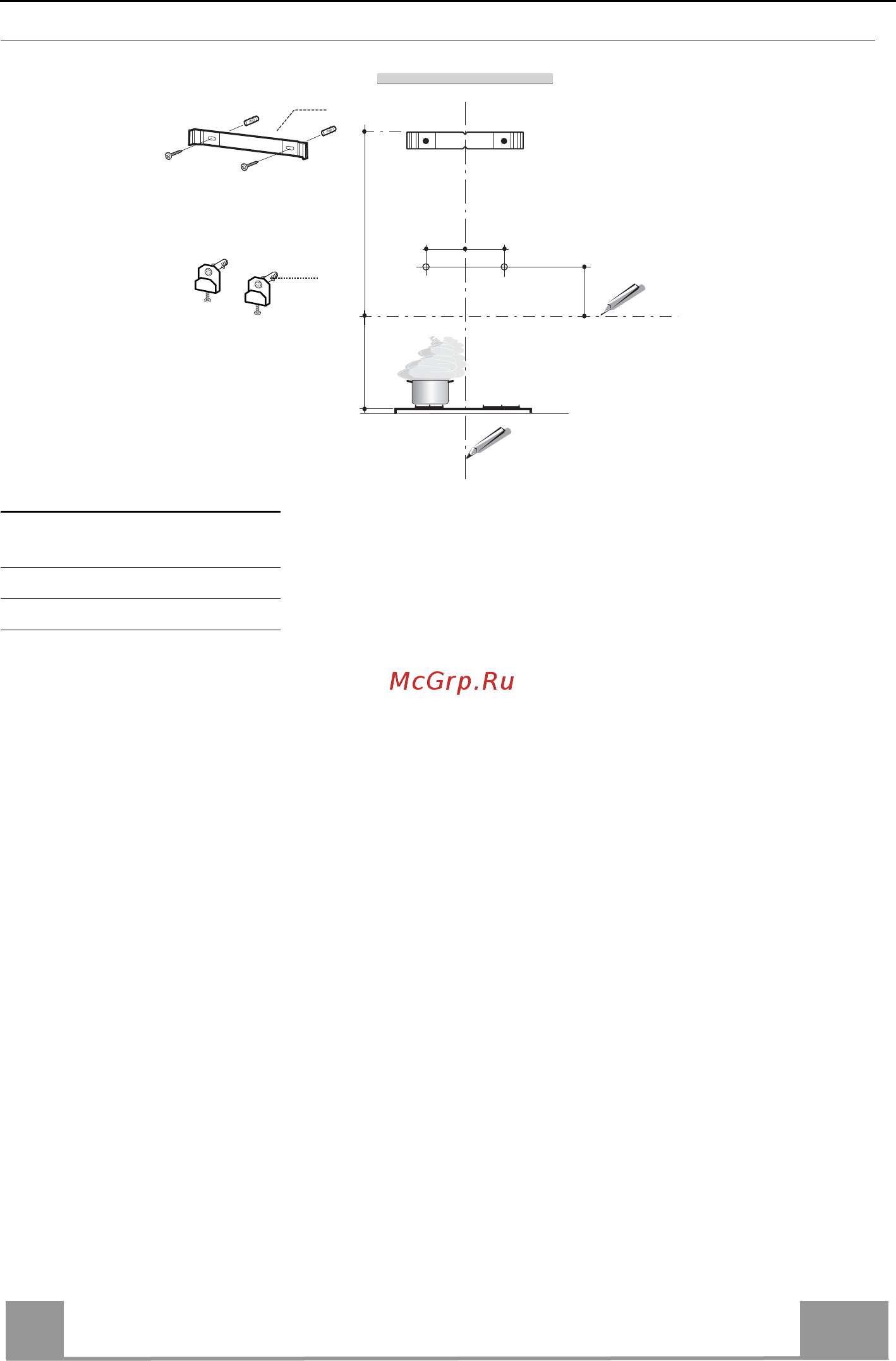

Perçage Paroi et Fixation Brides

Hotte dimension Quota X

60 cm 128 mm

90 cm 150 mm

120 cm 175 mm

Tracer sur la paroi:

• une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone

prévue pour le montage de la hotte;

• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.

• Marquer comme indiqué, un point de référence à X mm (voir X sur dessin en annexe) de la

ligne verticale de repère, et 395 mm au-dessus de la ligne horizontale de repère.

• Répéter cette opération sur le côté opposé.

• Percer des trous de ø 12 mm. en correspondance des points marqués.

• Insérer les chevilles avec bride 11a dans les trous puis visser.

• Poser comme indiqué la bride 7.2 à 750 mm. au-dessus de la ligne horizontale, en alignant

son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous rainurés de la bride.

• Percer de ø 8 mm tous les points marqués.

• Insérer les chevilles 11 dans les trous.

• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.

11a

650 min.

750

7.2

395
