HY3000-HY5000
ИСТОЧНИК ПИТАНИЯ ПОСТОЯННОГО ТОКА
MASTECH
2
Соответствие нормам безопасности
Приборы серии HY3000X-X и HY5000X-X были разработаны и
соответствуют требованиям стандарта по безопасности IEC1010-1
для электронных измерительных приборов и соответствуют
категории II до 300 В, а также категории защиты от внешнего
воздействия 2.
Значение символов
Важная информация по безопасности, обратитесь к
руководству по эксплуатации.
DC – постоянный ток.
Заземление.
Внимание! Горячая поверхность. Остерегайтесь
контакта.
Соответствует европейским нормам безопасности.

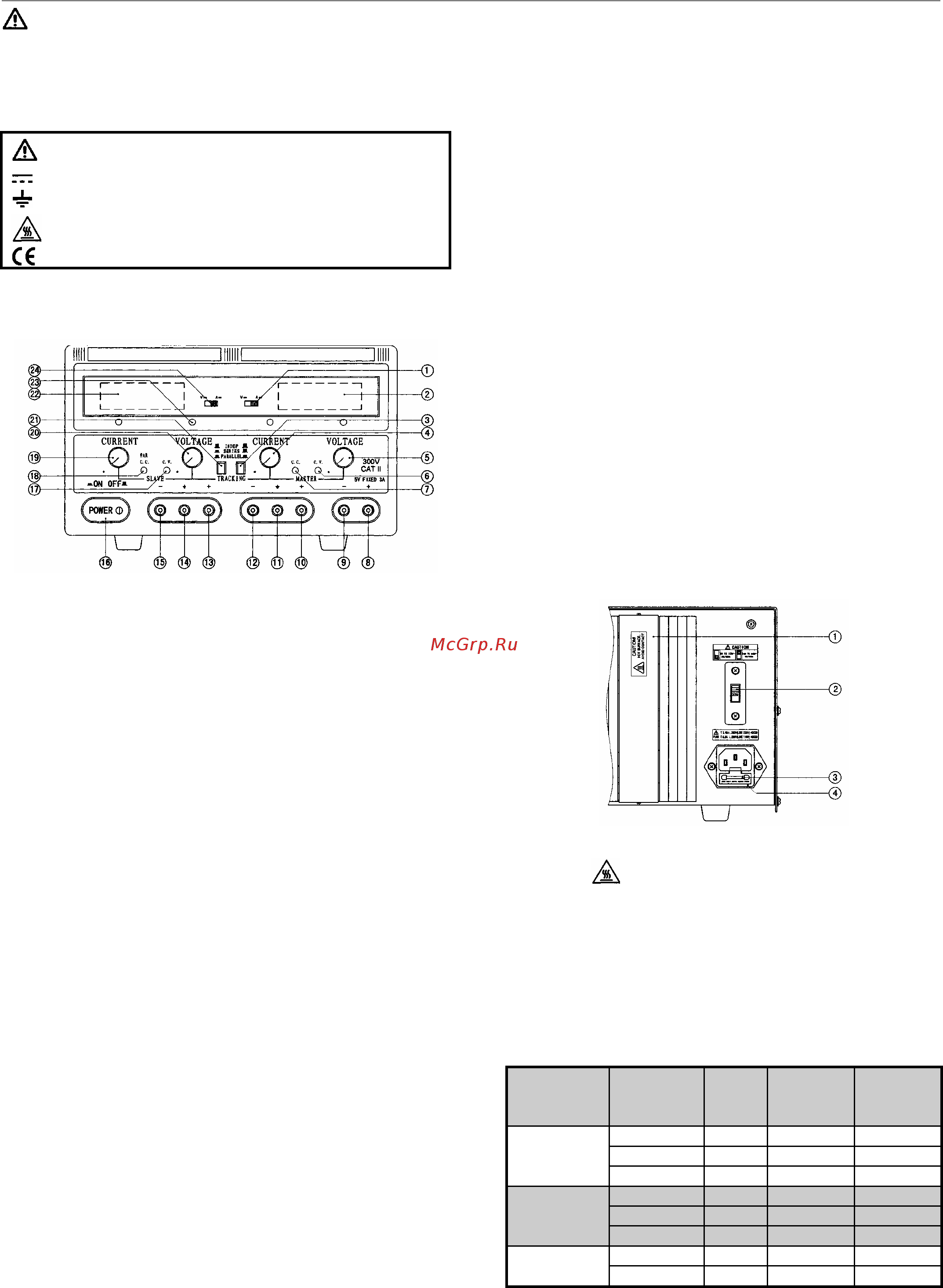

Передняя панель прибора
Передняя панель прибора
Рисунок 1-1
1. ПЕРЕКЛЮЧАТЕЛЬ ИНДИКАЦИИ (ведущий блок)
Выбор индикации выходного тока или напряжения на
индикаторе ведущего блока. Имеется только у моделей со
светодиодным или двумя стрелочными индикаторами.
2. ИНДИКАТОР (ведущий блок)
Модели с ЖК или четырьмя стрелочными индикаторами:
одновременно отображается напряжение и ток выхода
ведущего блока (два индикатора для ведущего блока и два
других индикатора для ведомого блока).
Модели со светодиодными или двумя стрелочными
индикаторами:
отображается напряжение и ток выхода ведущего блока в
зависимости от положения переключателя индикации
ведущего блока.
3. ПЕРЕКЛЮЧАТЕЛЬ СОВМЕСТНОЙ РАБОТЫ БЛОКОВ
Сдвоенный переключатель для выбора независимой работы
блоков, их параллельного или последовательного включения.
4. РЕГУЛЯТОР ТОКА (ведущий блок)
Установка предельного значения выходного постоянного тока
ведущего блока.
5. РЕГУЛЯТОР НАПРЯЖЕНИЯ (ведущий блок)
Установка выходного постоянного напряжения ведущего
блока.
6. "C.V." ИНДИКАТОР РЕЖИМА СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ
(ведущий блок)
Индицируется режим постоянного напряжения на выходе
блока.
7. "C.C." ИНДИКАТОР РЕЖИМА СТАБИЛИЗАЦИИ ТОКА
(ведущий блок)
Индицируется режим постоянного тока на выходе блока.
8. ГНЕЗДО ПОЛОЖИТЕЛЬНОГО ПОТЕНЦИАЛА
НЕРЕГУЛИРУЕМОГО ВЫХОДА 5 В, 3 A (имеется только у
некоторых моделей серии).
9. ГНЕЗДО ОТРИЦАТЕЛЬНОГО ПОТЕНЦИАЛА
НЕРЕГУЛИРУЕМОГО ВЫХОДА 5 В, 3 A (имеется только у
некоторых моделей серии).
10. ГНЕЗДО ПОЛОЖИТЕЛЬНОГО ПОТЕНЦИАЛА (ведущий блок)
11. ГНЕЗДО ШАССИ ПРИБОРА (ЗАЗЕМЛЕНИЯ) (ведущий блок)
12. ГНЕЗДО ОТРИЦАТЕЛЬНОГО ПОТЕНЦИАЛА (ведущий блок)
13. ГНЕЗДО ПОЛОЖИТЕЛЬНОГО ПОТЕНЦИАЛА (ведомый блок)
14. ГНЕЗДО ШАССИ ПРИБОРА (ЗАЗЕМЛЕНИЯ) (ведомый блок)
15. ГНЕЗДО ОТРИЦАТЕЛЬНОГО ПОТЕНЦИАЛА (ведомый блок)
16. КНОПКА ВКЛЮЧЕНИЯ ПИТАНИЯ ПРИБОРА
17. "C.V." ИНДИКАТОР РЕЖИМА СТАБИЛИЗАЦИИ
НАПРЯЖЕНИЯ (ведомый блок)
Индицируется режим постоянного напряжения на выходе
блока.
18. "C.C." ИНДИКАТОР РЕЖИМА СТАБИЛИЗАЦИИ ТОКА
(ведомый блок)
Индицируется режим постоянного тока на выходе блока.
19. РЕГУЛЯТОР ТОКА (ведомый блок)
Установка предельного значения выходного постоянного тока
ведомого блока.
20. РЕГУЛЯТОР НАПРЯЖЕНИЯ (ведомый блок)
Установка выходного постоянного напряжения ведомого
блока.
21. ПЕРЕКЛЮЧАТЕЛЬ СОВМЕСТНОЙ РАБОТЫ БЛОКОВ
Сдвоенный переключатель для выбора независимой работы
блоков, их параллельного или последовательного включения.
22. ИНДИКАТОР (ведомый блок)
Модели с ЖК или четырьмя стрелочными индикаторами:
одновременно отображается напряжение и ток выхода
ведомого блока (два индикатора для ведомого блока и два
других индикатора для ведущего блока).
Модели со светодиодными или двумя стрелочными
индикаторами:
отображается напряжение и ток выхода ведомого блока в
зависимости от положения переключателя индикации
ведомого блока.
23. РЕГУЛЯТОР УСТАНОВКИ НУЛЯ (только для стрелочных
индикаторов)
Каждый стрелочный индикатор имеет механический регулятор
установки нуля (под шлиц). Выключите прибор и, используя
небольшую отвертку, установите стрелку прибора на нулевую
отметку для каждого индикатора. Имеются только у моделей
со стрелочными индикаторами.
24. ПЕРЕКЛЮЧАТЕЛЬ ИНДИКАЦИИ (ведомый блок)
Выбор индикации выходного тока или напряжения на
индикаторе ведомого блока. Имеется только у модификации
со светодиодным или двумя стрелочными индикаторами.
Задняя панель прибора
Рисунок 1-2
1. РАДИАТОР
Знак "
" на нагретой поверхности радиатора
предупреждает "Внимание! Горячая поверхность,
остерегайтесь контакта!".
2. ПЕРЕКЛЮЧАТЕЛЬ НАПРЯЖЕНИЯ СЕТИ
Прибор может работать при двух вариантах напряжения сети
питания: ~220 В 50 Гц/60 Гц или ~110 В 50 Гц/60 Гц.
Установите при помощи этого переключателя напряжение
соответствующее вашей сети.
3. ГНЕЗДО ПРЕДОХРАНИТЕЛЯ
Содержит два предохранителя: один запасной.
Таблица соответствия используемых предохранителей в
приборах серии HY3000X-X и HY5000X-X:
ВЫХОДНОЕ
НАПРЯЖЕНИЕ
регулируемое
ВЫХОДНОЙ
ТОК
регулируемый
ВЫХОД
5 В, 3 A
ПРЕДОХР–ЛЬ
СЕТЬ ~220 В
ПРЕДОХР–ЛЬ
СЕТЬ ~110 В
(0~2 A)x2
НЕТ 2.5 A, 250 В 5 A, 250 В
(0~3 A)x2
НЕТ
3.15 A, 250 В 6.3 A, 250 В
(0~30 В)x2
(0~5 A)x2 НЕТ
5 A, 250 В 10 A, 250 В
(0~2 A)x2
3.15 A, 250 В 6.3 A, 250 В
(0~3 A)x2
3.15 A, 250 В 6.3 A, 250 В
(0~30 В)x2
(0~5 A)x2
5 A, 250 В 10 A, 250 В
(0~2 A)x2 НЕТ
4 A, 250 В 8 A, 250 В
(0~50 В)x2
(0~3 A)x2
НЕТ
5 A, 250 В 10 A, 250 В
