MASTECH ИСТОЧНИК ПИТАНИЯ ПОСТОЯННОГО ТОКА HY3000-HY5000
3
ВНИМАНИЕ!
Замену производите только предохранителем с
соответствующими характеристиками.
4. РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ СЕТЕВОГО ШНУРА
ВНИМАНИЕ!
Во избежание электрического шока и повреждения прибора,
перед подключением к сети питания убедитесь, что
требования к питанию прибора соответствуют параметрам
сети.
ВНИМАНИЕ!
Во избежание электрического шока, перед заменой
предохранителя выключите прибор, отключите его от сети и
отключите от него все соединительные провода. Замену
производите только предохранителем с соответствующими
характеристиками.
Часть 2. Работа с прибором
Введение
ВНИМАНИЕ!
Во избежание электрического шока или травм, перед началом
работы ознакомьтесь с разделами "Замечания по
безопасности" и "Соответствие нормам безопасности".
Перед началом работы проверьте состояние прибора и его
принадлежностей на наличие повреждений, загрязнения
(чрезмерная грязь, жир и т.п.) и неисправностей. Проверьте
соединительные провода на наличие повреждения изоляции и
плотность посадки штекеров в гнезда прибора. При обнаружении
любых отклонений не приступайте к работе до их устранения.

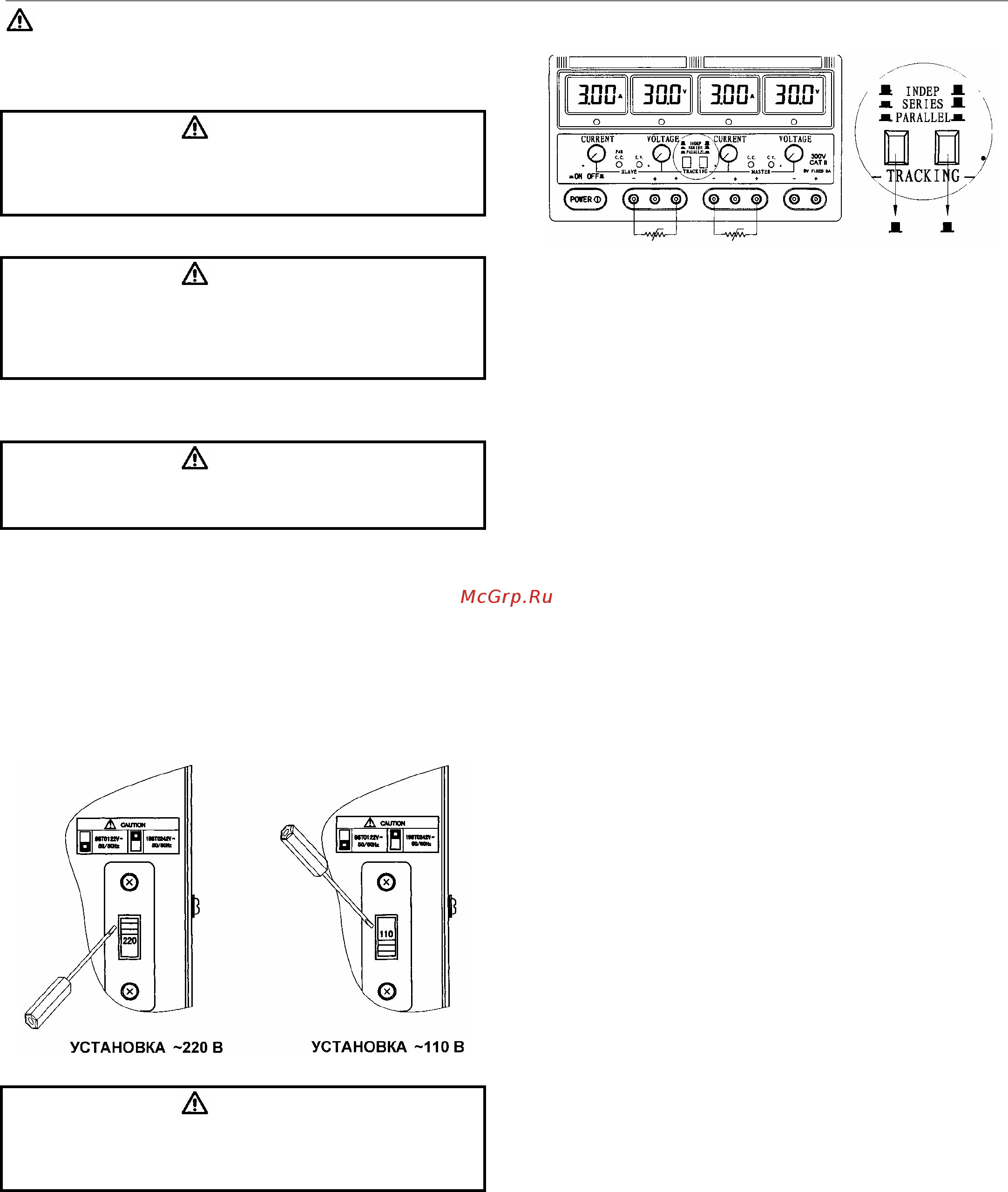

Установка напряжения сети питания
Прибор может работать при двух вариантах напряжения сети
питания: ~220 В 50 Гц/60 Гц или ~110 В 50 Гц/60 Гц. Установите,
используя отвертку, при помощи переключателя на задней панели
прибора напряжение соответствующее вашей сети.
Рисунок 2-1
ВНИМАНИЕ!
Убедитесь, что положение переключателя напряжения сети на
задней панели соответствует параметрам Вашей сети питания
прибора. Убедитесь, что в приборе установлен
предохранитель требуемого номинала.
ПРЕДУПРЕЖДЕНИЕ
Возможно использование при следующих параметрах сети
питания:
~220 В ± 10% (от 198 В до 242 В) 50 Гц/60 Гц или ~110 В ± 10% (от
98 В до 122 В) 50 Гц/60 Гц.
Порядок работы
Использование двух независимых регулируемых источников.
Рисунок 2-3
При положении обеих кнопок сдвоенного переключателя
совместной работы блоков 3 и 21 в ненажатом состоянии оба
блока будут работать независимо.
1. РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ
1.1 Поверните регуляторы тока 4 и 19 по часовой стрелки до упора.
1.2 Поверните регуляторы напряжения 5 и 20 против часовой
стрелки до упора.
1.3 При помощи переключателей индикации 1 и 24 установите
индикацию напряжения (только для моделей со светодиодным
или сдвоенным стрелочным индикатором).
1.4 Включите питание прибора.
1.5 Вращая регуляторы напряжения 5 и 20 по часовой стрелке
отдельно установите требуемое значение выходного
напряжения для ведущего и ведомого блока.
1.6 Подключите положительный и отрицательный выходы прибора
к нагрузке.
1.7 Индикаторы показывают напряжение и ток на выходе прибора.
2. РЕЖИМ ПОСТОЯННОГО ТОКА
2.1 Поверните регуляторы напряжения 5 и 20 по часовой стрелки
до упора.
2.2. Поверните регуляторы тока 4 и 19 против часовой стрелки до
упора.
2.3 При помощи переключателей индикации 1 и 24 установите
индикацию тока (только для моделей со светодиодным или
сдвоенным стрелочным индикатором).
2.4 Включите питание прибора.
2.5 Подключите положительный и отрицательный выходы прибора
к нагрузке.
2.6 Вращая регуляторы тока 4 и 19 по часовой стрелке отдельно
установите требуемое значение выходного тока для ведущего
и ведомого блока.
2.7 Индикаторы показывают напряжение и ток на выходе прибора.
3. ЗАЩИТНЫЙ РЕЖИМ ОГРАНИЧЕНИЯ ВЫХОДНОГО ТОКА
3.1 Включите питание прибора.
3.2 Поверните регуляторы тока 4 и 19 против часовой стрелки до
упора, а затем немного по часовой стрелке, индикатор
"C.C."должен быть погашен.
3.3 Поверните регуляторы напряжения 5 и 20 по часовой стрелки
до уровня выходного напряжения около 1.5 В.
3.4 При помощи переключателей индикации 1 и 24 установите
индикацию тока (только для моделей со светодиодным или
сдвоенным стрелочным индикатором).
3.5 Замкните отрицательное и положительное гнезда прибора
проводником.
3.6 Вращая регулятор тока 4 и 19 по часовой стрелке, установите
требуемое значение тока, при котором должно происходить
ограничение.
3.7 Снимите замыкающий проводник с отрицательного и
положительного гнезд прибора. Подключите положительный
и отрицательный выходы прибора к нагрузке.
3.8 При увеличении выходного тока до установленного предела
произойдет его ограничение и включится индикатор "C.C.".
ЗАМЕЧАНИЕ: Если после установки тока ограничения, произошло
вращение регулятора тока, то установленное значение будет
изменено.
ИНДИКАТОРЫ "C.C." И "C.V."
Индикатор "C.C." оповещает о работе блока в режиме постоянного
тока. Индикатор "C.V." напротив оповещает о работе блока в
режиме постоянного напряжения.
