Diamond SX-1000 [2/8] Описание панели управления

1,8 - 100 МГц 100 Вт

100 - 160 МГц 70 Вт

430 - 1300 МГц 100 Вт

3. Поскольку в приборе содержится точный механизм, не роняйте прибор и

не подвергайте его действию жесткой ударной нагрузки

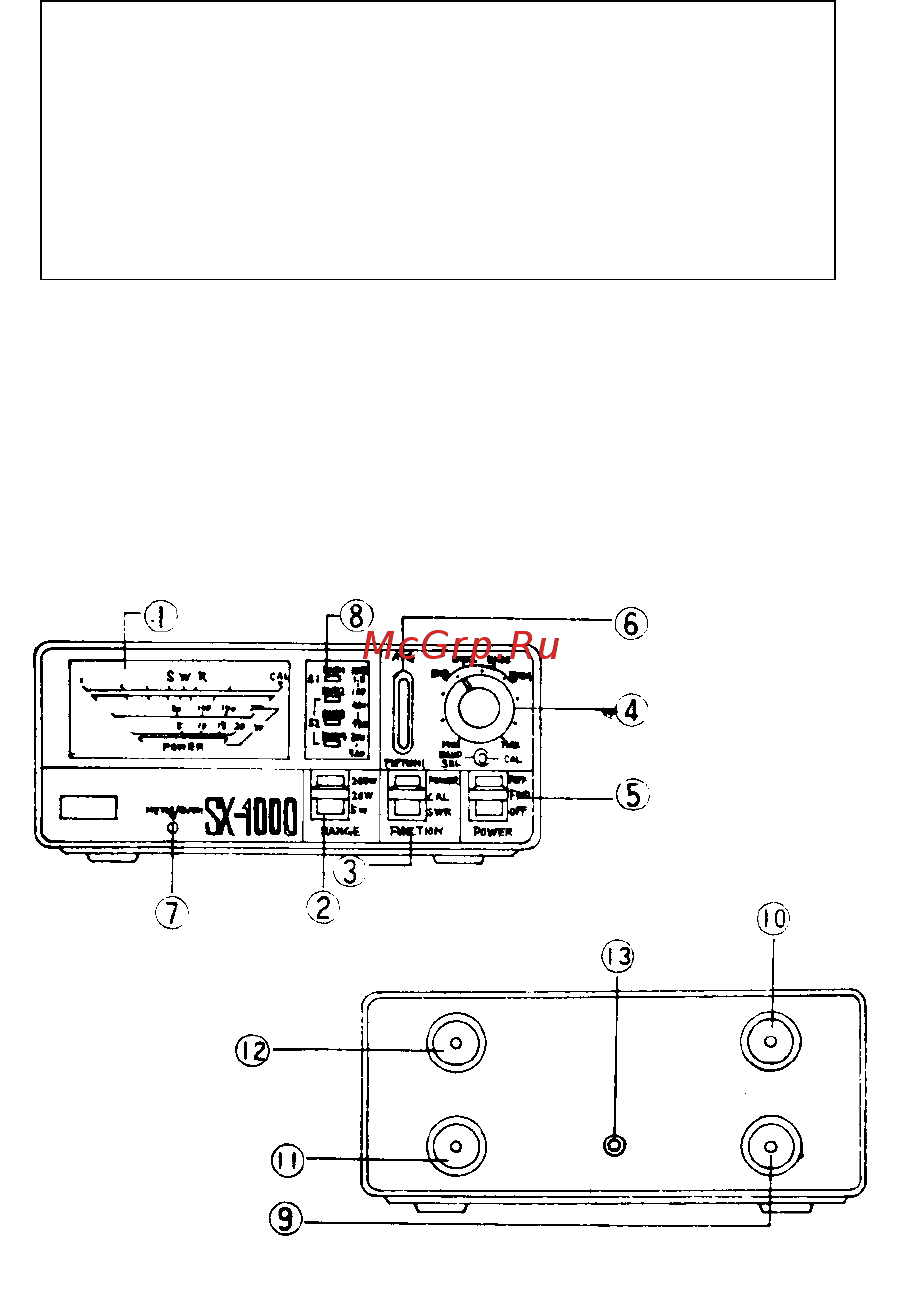

Описание панели управления

Рис. 1

1. Измерительный прибор

Показывает излучаемую радиочастотную мощность, отраженную

радиочастотную мощность и КСВ.

Самая верхняя шкала предназначена для измерения КСВ на большой (Н) и

малой (L) мощности. Шкала для измерения КСВ на малой мощности

рассчитана на радиочастотную мощность ниже 5 Вт.

Шкала для измерения КСВ на большой мощности рассчитана на

радиочастотную мощность

свыше 5 Вт.

Вторая и третья шкалы предназначены для измерения радиочастотной

мощности в пределах 5 Вт, 20 Вт и 200 Вт.

2. Переключатель пределов измерения

Позволяет выбирать один из следующих пределов измерения радиочастотной

мощности: 5 Вт, 20 Вт и 200 Вт.
